描述
产品详情

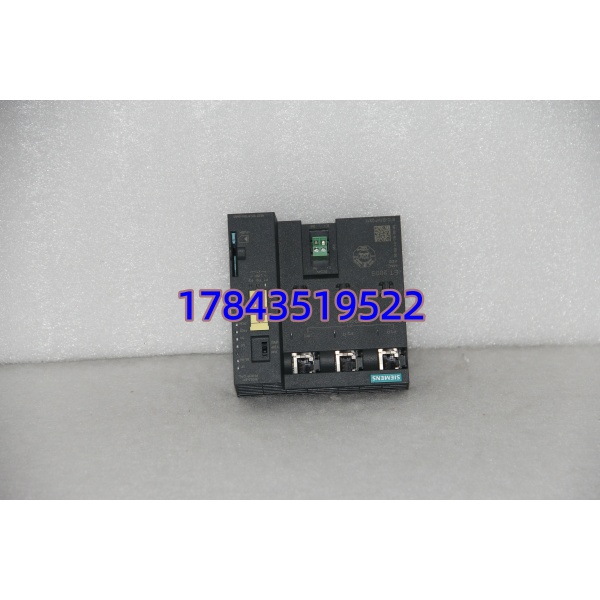

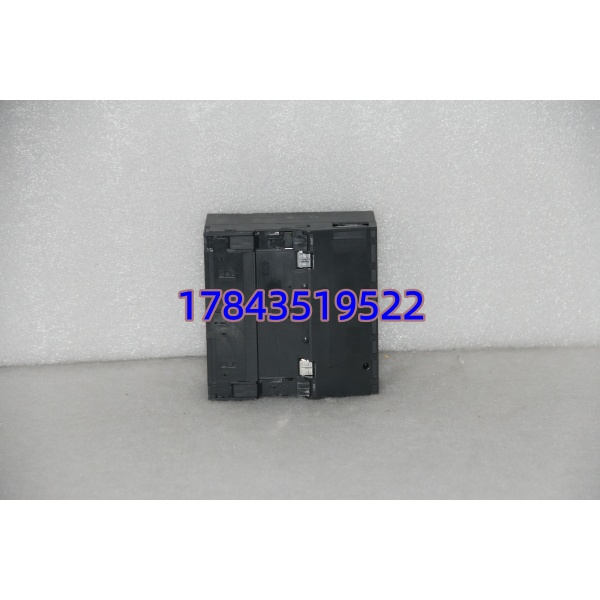

· 型号：6ES7151-1AA05-0AB0（IM 151-1 Standard，典型；同系含-1AA03/-1AA06/-1BA02/-1CA00/-3AA23等）
· 品牌：Siemens（西门子）
· 系列：SIMATIC ET 200S — IM 151 接口模块家族
规格参数
- 订货号（典型）：6ES7151-1AA05-0AB0（Standard型，替代关系：-1AA03→-1AA05→-1AA06）
- 产品类型：ET 200S IM 151-1 Standard PROFIBUS DP 接口模块（含终端模块 TM）
- 通讯协议：PROFIBUS DP V0/V1（DPV1支持诊断、参数、读写记录）
- 总线接口：1× RS-485，9针D-Sub（Sub-D 9），内置总线终端电阻（通过终端模块激活）
- 传输速率：9.6 kbps ～ 12 Mbps 自适应
- 站地址设定： rotary编码开关 1～126，或通过STEP 7在线写入
- 最大I/O模块数：63个电子模块/电源模块（站宽≤2m），含PM-E电源模块
- 过程数据区：输入/输出各最大 244 Byte（Standard/High Feature）；早期-1AA02/-1AA03为128Byte
- 供电：24V DC（背板总线取电，1L+），反极性保护，典型电流消耗约100～200mA
- 功耗：典型 3.3 W
- 诊断LED：SF（系统故障-红）、BF（总线故障-红）、ON（24V供电-绿）；部分版本有MAINT
- 安装：35mm DIN导轨（EN 60715），ET 200S端子底座（6ES7193-4…）
- 尺寸（宽×高×深）：约 45×119.5×75 mm（Standard型），防护等级 IP20
- 工作温度：0～+60℃，存储 -40～+70℃
- 生命周期：PM500已停产，-1AA05官方替代为 6ES7151-1AA06-0AB0（向下兼容）
产品介绍
IM 151-1 Standard是ET 200S分布式I/O站的”大脑”——头模块，一头插PROFIBUS DP缆连主站PLC，另一头通过背板总线管理站内所有数字/模拟/功能模块。它自身不带I/O点，只负责通讯、站地址分配和诊断上报。Standard型支持DPV1，能做从站参数化和详细诊断，比Basic型（仅DPV0、限12模块）实用得多，是产线上最常见的版本。
停产多年，老系统维护现找二手或换官方后继6ES7151-1AA06-0AB0。有一点要注意：IM151-1跟IM151-3（PROFINET版）外形相似但协议完全不同，别买错——看铭牌上是DP（Sub-D 9）还是PN（RJ45）。
应用场景与行业案例
痛点切入
我在现场遇过ET200S站SF/BF灯同时亮、DP主站报”Station Failure”，查下来是IM151背板针脚氧化接触不良或本体死掉。这东西一挂整个分站全离线——卷包机、水处理加药间就地I/O全失，不等原厂发货就得先有备件顶上。
典型场景
- 汽车焊装/总装线 — S7-400主站带数十个ET200S分站，IM151-1挂车间立柱旁，就近采集气缸/阀岛信号省布线
- 水处理/污水厂加药间 — 腐蚀环境主控室集中，IM151-1通过PROFIBUS把分散pH/ORP模拟量和泵状态拉回中央柜
- 食品饮料包装机 — 老S7-300系统改造时保留ET200S机架，只换IM151为-1AA06延续原组态
- 制药设备就地I/O柜 — 需DPV1详细诊断定位哪个模拟量模块断线，-1 Standard比Basic能提供足够诊断信息
真实案例
华北某造纸厂复卷机电控柜，夜班DP网络闪断报”Station 12 missing”。到现场看-1AA03的BF灯常红、ON灯绿，换掉PROFIBUS插头无效，拨同样站址（Addr 12）的新-1AA06插上——开机自动识别，HW Config无需改动，分站恢复。老师傅说早该多囤块，这种小头模块坏起来比电源模块还突然。
常见问题解答 (FAQ)
可以，官方指定直接替代。硬件组态里若原配的是-1AA03/-1AA05，换-1AA06后通常无需改项目——STEP 7会自动识别，或提示”实际模块比组态新”，确认即可。站地址拨码设成跟原来一致。
ET 200S的I/O模块支持热插拔（需PM-E电源模块且组态允许），但——拔掉接口模块等于整站掉线，主站会报站故障。更换时建议先停DP通讯或短暂停电，换完重新上线。
Q3：如何区分IM151-1（PROFIBUS）和IM151-3（PROFINET）？
看接口：-1是9针D-Sub（PROFIBUS DP），-3是2×RJ45（PROFINET）。外形接近但互不兼容，插错网络上不去。采购前核对原铭牌。
Q4：二手/拆机件怎么快速验货？
通电供24V DC，ON绿灯应亮；未连DP时BF红灯闪烁属正常（找主站）。连上主站设好站址后应BF灭、仅ON绿亮。拨不同站址确认编码开关有效，轻摇确认背板金手指无氧化发黑。
