产品详情

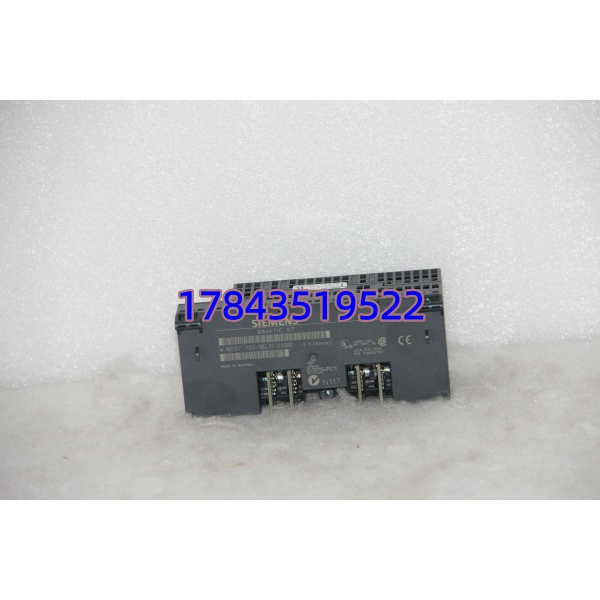

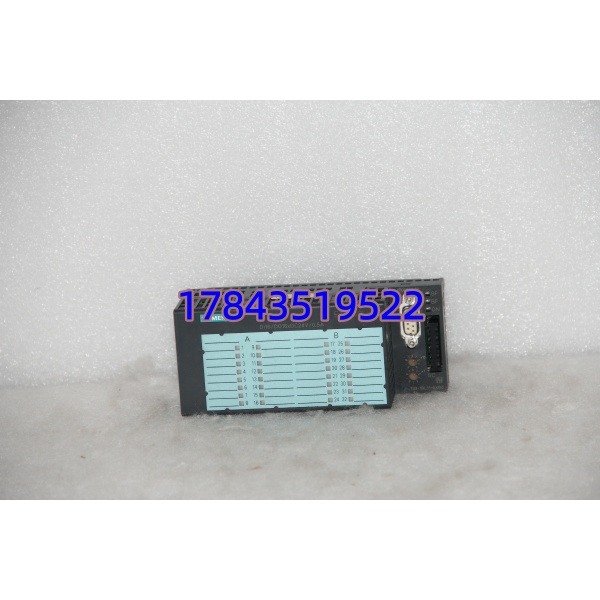

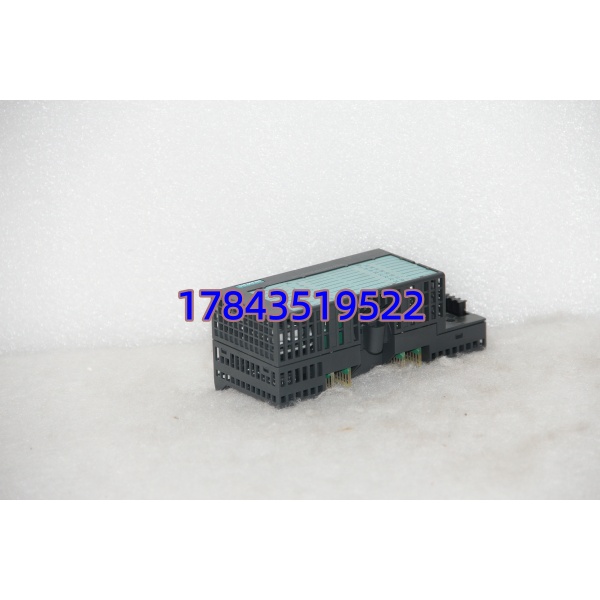

· 型号：6ES7133-1BL11-0XB0
· 品牌：Siemens（西门子 SIMATIC ET 200 系列）
· 系列：ET 200L-SC — Electronic Block with 16 DI + 16 DO, 24V DC
规格参数
- 产品描述：SIMATIC DP, Electronic Block for ET 200L-SC
- 订货号：6ES7133-1BL11-0XB0（旧印刷有时写 6ES7 133-1BL11-0XB0）
- 适用系统：ET 200L-SC 分布式 I/O，需配合 TB 32L 端子块使用
- 数字量输入：16 点，24V DC，逻辑”1″=15–30V DC，逻辑”0″=0–5V DC，典型输入电流 ≈4.5mA/点
- 数字量输出：16 点，24V DC 晶体管（源型），额定 0.5A/点，短路保护，总负载需注意端子底座容量
- 供电电压：DC 24V（典型范围 20.4–28.8V DC），由 TB 32L 端子底座引入
- 通讯接口：PROFIBUS-DP（通过 TB 32L 背板连接至 DP 插头），典型波特率 ≤1.5Mbps（依主站组态）
- 隔离：通道/总线光电隔离（≥500V AC），DO 与 DI 间不隔离
- 诊断功能：LED 指示 Bus Fault / SF / DI状态 / DO状态 / 24V 电源监视
- 最大开关频率：≈100Hz（阻性负载），感性负载需外部续流
- 工作温度：0～+60℃（部分资料标 -25～+60℃，以铭牌为准）
- 安装：35mm DIN 导轨，插入 TB 32L 端子块锁紧
- 防护等级：IP20（柜内安装）
- 尺寸/重量：约 150×80×50mm / ≈195g
- 状态：已停产（Discontinued ~2015），仅 MRO 二手/拆机流通
产品介绍
6ES7133-1BL11-0XB0 是 ET 200L-SC 系统的电子块，本身不带 PROFIBUS 物理接口——接口在 TB 32L 端子底座上，这块电子模块插上去提供 16 路 24V DC 数字量输入采集和 16 路晶体管数字量输出。相比 ET 200S/ET 200SP，ET 200L-SC 是更早期紧凑型方案，一块电子块+端子底座就是一个 DP 从站，省空间但扩展性有限。
坦白讲，这型号最大的坑是新人容易跟 ET200S 的 IM151-1（6ES7151-1AA0x）搞混——完全不是一回事，物理接口、组态方式都不同，HW Config 里要选”ET 200L → Electronic block 16DI/16DO”。如果现场原有 ET200L-SC 站突然报 BF 灯红闪且端子底座 DP 插头紧固，优先查这块电子模块金手指氧化或内部 DO 驱动芯片击穿（尤其现场负载侧有感性反峰没加续流二极管时）。
应用场景与行业案例
痛点切入
我在一条老包装线上遇过 ET200L-SC 站 DI 偶发”幽灵闭合”，换传感器没用。拆下 6ES7133-1BL11-0XB0 看电子块底部金手指有轻微铜绿——无水酒精擦拭、重新插紧到 TB 32L 听到”咔”一声锁定，故障消失。这类老 ET200L 站最大问题是电子块与端子底座间接触电阻随年限增大，别一上来就怀疑程序或 DP 主站。
典型场景
- 老产线辅机工位远程 DI/DO 采集→ ET200L-SC 成本低、占柜空间小，原系统已在用就不必改
- 输送线光电开关联锁（16DI 接光电/限位，16DO 驱电磁阀/指示灯）→ 单站够用，无需多模块拼接
- 存量 ET200L-SC 改造维护→ 直接替换同型号电子块，STEP 7 HW 组态不需改动（GSD 相同）
- 食品/制药老设备 MRO→ 原机标配 ET200L，停产件只求能买到匹配的拆机良品
- 与 S7-300/400 通过 PROFIBUS-DP 组态→ 经典 PPI/DP 网络里的低成本远程 I/O 方案
真实案例
华东某汽配厂老压铸岛，-SC 站控制模具夹紧/顶针 DO。某天夜班整站 BF 红灯常亮，S7-400 主站报”从站丢失”。电工量 DP 电缆终端电阻 220Ω 正常，换 DP 插头无效。我把电子块拔出，发现背面有一只 DO 驱动 MOSFET 炸裂（外围电磁阀线圈未串续流二极管，反峰打进来了），换新 6ES7133-1BL11-0XB0 拆机件、顺手给现场电磁阀并 1N4007 续流二极管，上电解锁。老师傅后来说：”这玩意儿一炸，整台压铸机变砖，以后库房得留一块。”
常见问题解答 (FAQ)
不建议。虽然部分 ET200 架构支持热插拔（需相应 IM+组态），但 -SC 电子块设计上未标称热插拔——带电拔插可能拉弧烧金手指或导致 DP 从站短暂丢失引发主站报警。正确流程：停 DP 通讯或整站断电→拔旧→插新→重新上电→看 SF/BF 灯状态。
Q2：我原柜是 ET200S IM151，这个能替吗？
不能。 6ES7133-1BL11-0XB0 是 ET 200L-SC 电子块，物理尺寸、背板总线、HW Config 设备类型均与 ET200S IM151/IM153 不兼容。ET200S 需找 IM151-1（如 6ES7151-1AA06-0AB0）及对应 PM/DI/DO 模块，二者不可混用。
Q3：换新电子块需要重新下载硬件组态或设 DP 地址吗？
不需要下载程序。DP 从站地址由 TB 32L 端子底座上的 rotary switch（或拨码）设定，电子块本身不存地址。新块插好、地址旋钮核对后上电即可。但 STEP 7 里需确认原 HW 组态中 I/O 偏移地址与程序中调用一致（通常不用动）。
