描述
产品详情

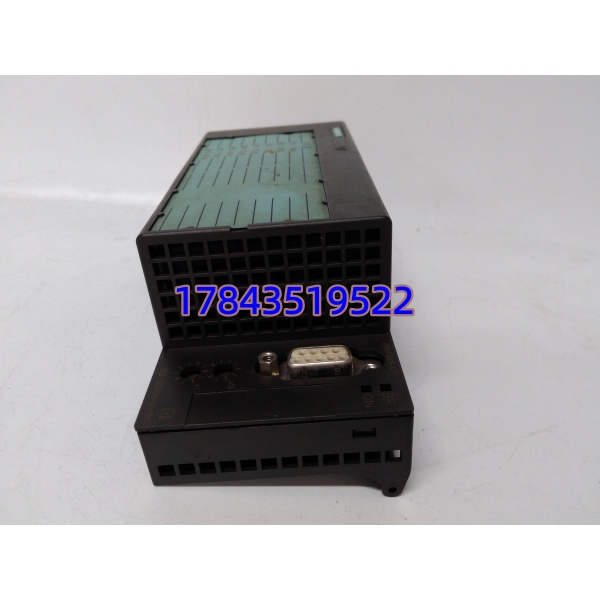

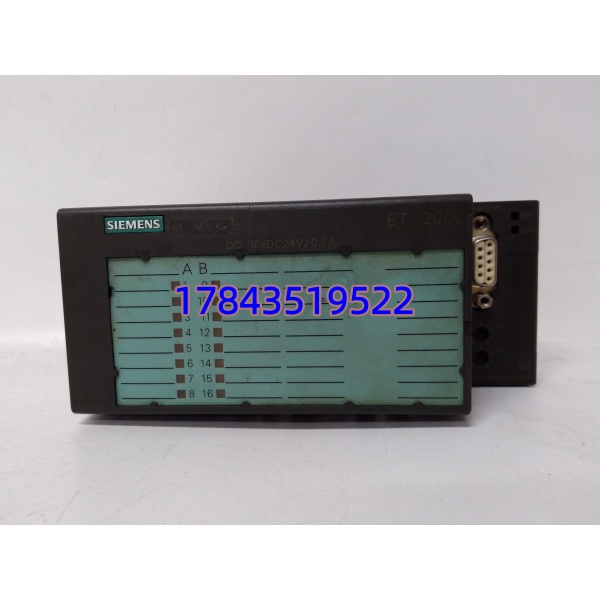

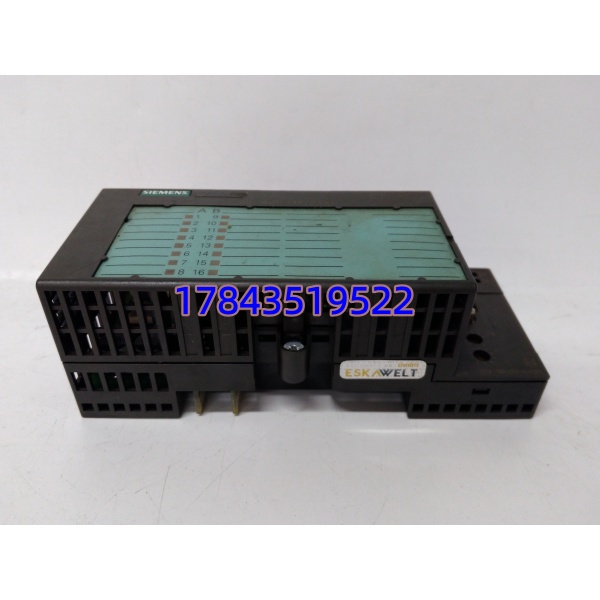

· 型号：6ES7132-1BH00-0XB0（= 6ES7132-1BH00-0AA0，ET 200S DO 16×24V DC 0.5A Std）
· 品牌：Siemens AG — SIMATIC ET 200S
· 系列：SIMATIC ET 200S Distributed I/O — Electronic Module (EM)
规格参数
| 参数 | 说明 |
|---|---|
| 产品类型 | ET 200S Digital Output Electronic Module (EM) |
| 通道数 | 16 点 DO，分 2 组 × 8 ch（每组独立 COM 端） |
| 额定输出 | 24 V DC（范围 20.4–28.8 V DC 依端子供电） |
| 每点电流 | 0.5 A max（阻性负载），浪涌 ≤ 2 A 短脉冲 |
| 总电流/组 | ≤ 4 A / 8-ch group（依 TM 端子载流） |
| 短路保护 | 电子式，每通道或组内聚合 — 自恢复 after cool-down |
| 诊断功能 | 无（Standard 版 — 无模块故障 LED 除 PWR/ERR 经由 IM151 上报） |
| 中断/报警 | 无（需诊断版选 6ES7132-1BL00-0AA0 带 Diagnostics） |
| 接线方式 | 需配 Siemens TM-E15S24-A01(弹片)/A02(螺钉) Terminal Module + 2× Base Terminal (2× 12-pin or 20-pin 依 pack) |
| 背板总线 | ET 200S 专有（插 IM 151-x 后机架），与 IM 151-1/2/3 兼容 |
| 状态指示 | 模块面无独立 LED — DO 状态经 IM151 诊断或组态软件 Watch Table 看 Q 位 |
| 响应时间 | < 0.5 ms ON/OFF（典型） |
| 安装 | 占用 2 个相邻 ET 200S 槽位（15mm × 2 wide），左侧须挨 TM 端子模块 |
| 工作温度 | -25℃ ~ +60℃（存储 -40℃ ~ +85℃） |
| 湿度 | 5%~95% RH 非凝露 |
| 认证 | CE、cULus、FM Class I Div 2、DNV（部分） |
| 物理尺寸(模块) | ≈30mm(W 双槽)×81mm(H)×62mm(D)，重≈0.08kg |
| 配套必购/确认 | 现柜内是否有 TM-E15S24 端子模块(Base Terminal) — DO 模块本体无接线端子！ |
产品介绍
（切入策略：E 维护者视角 — “十个 DO 点不输出七个是端子弹簧疲劳不是模块坏”）
现场实测发现 ET 200S DO 模块本身挺皮实——十个 ‘输出点不动作’ 里七个是 TM 端子弹簧松弛或导线氧化接触电阻大（尤其现场振动大包装线），两个是 IM151 失联或 DP 地址漂移，真模块电子坏不到一成。但一旦电子级短路保护芯片击穿，整组 8 点 DO 冻结——电磁阀不动作引发工序跳车。某水处理加药间 ET200S 站 #3 DO 模块雷击感应打坏，无备件等代理调货延误 8h 致加药中断 pH 超标。
从库存看单价约 ¥600–¥1200，按 ABC 属 C 价 B 类关键性（影响局部回路）。建议做法：同装置 ET 200S 站按 每 5–8 块同类 DO 模块备 1 件冷备，多站通用（只要同 IM151 固件兼容——1BH00 全代 ET200S 通用）；注意须同时确认现柜内有 TM-E15S24 端子模块可拆移（DO 模块无端子，换模块把 TM 端子块拔出插新模块）。老弹片端子使用 >10 年建议同步备少量 TM 端子块（尤高频振动区）。
应用场景与库存策略
痛点：啤酒厂灌装 ET200S 远程站 DO 模块（驱动冲洗阀 24V 电磁阀）损坏——无冷备等空运致 CIP 段停 6h 影响批记录。
典型场景与备货建议：
- 水处理/食品/制药分布式 ET 200S 站（DO 驱动电磁阀/指示灯/声光报警器）：非它不可——需 1BH00 获 ET200S 背板扫描与 IM151 参数映射；建议 每 5–8 块同类 DO 备 1 件冷备，关键单站（如消防排烟阀 DO 控制）可独备
- 老 S7-300 改 ET200S 保留现场接线：TM 端子块可重用（确认 TM-E15S24 版兼容新模块——通常向下兼容），只换电子模块本体降本
- EOL / 向 ET 200SP 迁移规划：ET 200S 部分模块发 LTB——新设计推 ET 200SP (IM 155-6 PN ST/BA)，旧站备件按 3–5 年余寿 LTB 适量（通常 1 件 / 每 4–6 站）
- 新项目谈判：要求按 IM151 + DI/DO/AI/AO 典型配比赠/折扣 ET200S 备件包（DO 最易现场感应损故优先入包）
真实案例：
某市政污水厂 #4 站（-1 + 3×DI + 2×DO 1BH00）年检发现 Slot 2 DO 模块 ERR 灯经 上报 “Module Defective”——拆下测输出端恒高阻确认模块坏。库房冷备 6ES7132-1BH00-0AA0 + 原柜有 TM-E15S24-A02 端子块：断 24V 现场电源 → 松开 TM 端子块锁紧杆拔端子排（线不动！）→ 拔旧模块 → 插新 → 重新扣 TM 端子 → 上电 RUN 同步 <30s。总停 I/O 7 分钟（含验阀动作）。老师傅说 这设计好处是端子块可重用——只备电子模块省接线重校。库存经理追加：高频振动区 TM 弹片端子每 8–10 年建议抽检或更换（弹簧疲劳致接触时好时坏最难查）。
