描述
产品详情

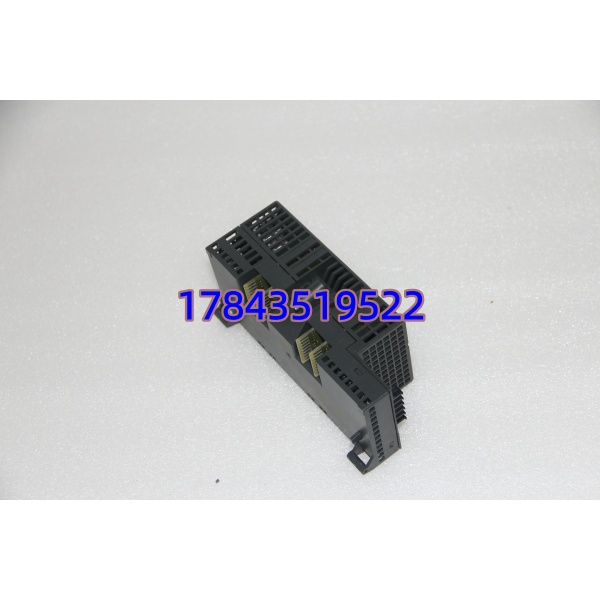

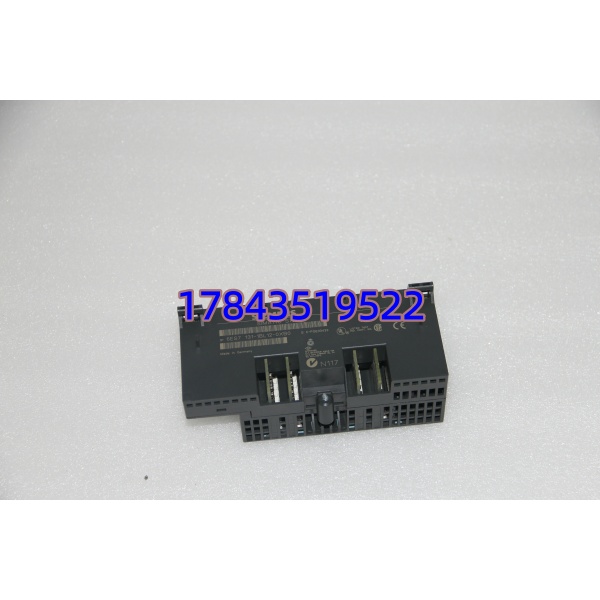

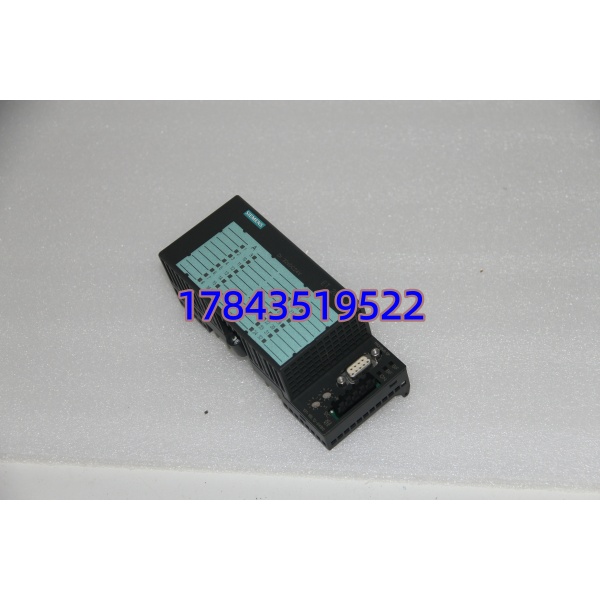

· 型号：6ES7131-1BL12-0XB0
· 品牌：Siemens（西门子）
· 系列：SIMATIC DP — ET 200L 电子模块（Digital Input 32×24V DC）
规格参数
- 订货号：6ES7131-1BL12-0XB0
- 产品类型：ET 200L 分布式 I/O 数字量输入电子模块
- 数字量输入通道数：32 DI（DC 24V，Sink/PNP，IEC 61131-2Type 1）
- 额定输入电压：DC 24V（允许范围 20.4～28.8V DC）
- 输入电流（信号”1″）：典型 5 mA/通道
- 输入电压阈值：”0″= -30～+5V，”1″= 13～30V
- 输入延迟：2～4.5 ms（0→1 及 1→0）
- 可连接传感器：2线制接近开关/BERO 支持
- 最大同时激活通道数：32（依负载电压分组 L+ 能力）
- 负载电压 L+ 最大输入电流（模块自身）：约 180 mA
- 典型功率损耗：约 4.8 W
- 所需端子块：TB 32L 或 TB 16SC（SMART Connect，最多扩展16通道前置端子）
- 总线接口：PROFIBUS DP，最大 1.5 Mbit/s，支持 SYNC/FREEZE
- 诊断与指示：LED 显示 — SF（系统故障红）、BF（总线故障红）、24V ON（绿）、每通道 DI 状态（绿）
- 电位隔离：通道组 ↔ PROFIBUS DP 隔离（测试电压 500V AC/DC），通道间不隔离
- 安装方式：插装于 ET 200L 接口模块(IM 151-…)右侧电子机架，DIN 35mm 导轨
- 工作环境温度：0～+60℃（水平安装）；存储 -40～+85℃
- 防护等级：IP20（柜内安装）
- 产品状态：PM500 完全退市（EOL 2017.10.01），无官方一对一替代，仅靠存量/MRO 备件
产品介绍
6ES7131-1BL12-0XB0 是西门子 ET 200L 系列 32 路 24V DC 数字量输入电子模块，通过 PROFIBUS DP 挂到 S7-300/400 或 S7-1500（带 DP 主站）做远程分散 I/O。它自身不带端子——信号必须配专用端子块 TB 32L（32点直出）或 TB 16SC（SMART Connect 前出线端子块，最多两块拼 16+16）。模块带每通道状态灯和总线故障灯，现场排障不用摸万用表。
有一点要讲清楚：ET 200L 整个平台已停产，新项目请用 ET 200SP/ET 200MP。这块板子的价值只在老产线 MRO——我遇过包装线 ET 200L 机架上一片 1BL12 进水腐蚀，整段 DI 全丢，产线停。换的时候注意端子块也一并检查卡扣，老化脆断是通病。另外它和 ET 200S（6ES7 131-1BL00-0XB0 之类）不互换，接口机械和背板定义不同，别买错。
应用场景与行业案例
痛点切入
老汽车焊装线大量用 ET 200L 挂在 PROFIBUS 环网上，32DI 模块负责夹具到位、安全光栅、按钮站。一旦模块失效且无备件，要么临时飞线改 ET 200S（要改 GSD、改柜内安装位、重组态），要么等淘二手件。坦白讲后者对 MRO 更现实——大多数厂不想为一台旧线改整套 DP 从站。
典型场景
- 汽车焊装/总装 — ET 200L 挂在车身线下挂 PROFIBUS，32DI 采集夹具夹紧/松开、按钮盒信号，密度高省空间。
- 食品饮料包装线 — 远距离分布式 DI 采集光电、接近开关，配合 TB 16SC 前出线方便柜门内侧接线。
- 老产线 MRO 改造过渡 — 保留原有 IM 151-1/IM 151-7 接口模块和 DP 网络，只换故障电子模块维持生产。
- 物流分拣 — 多限位开关密集采集，32 点一块板够用，减少机架槽位占用。
真实案例
南方某汽配厂焊装岛 PROFIBUS 站偶尔报”模块缺失”，重启又好，拖了两周。最终趁停产打开柜子——6ES7131-1BL12-0XB0 上 TB 32L 端子块卡扣断裂，模块微微翘起接触时好时坏。库房找到一片测试 OK 的二手件+新端子块换上，重新锁紧，至今两年没再跳。老师傅说早知道 ET 200L 停产就该多囤两块电子模块和端子块——卡扣塑料老化比芯片先挂。
常见问题解答 (FAQ)
Q1：这个模块能单独用吗？需要配什么才能接线？
不行。它必须插在 ET 200L 接口模块(IM 151-1 Basic/IM 151-7 等)右侧电子机架，且必须配端子块——通常用 TB 32L（32点直出螺钉端子）或 TB 16SC（SMART Connect 前出线端子块，最多两块）。没端子块信号线接不进。
Q2：能和 ET 200S 的 6ES7 131-1BL00-0XB0 互换吗？
不能。 ET 200L 和 ET 200S 电子模块机械卡口、引脚定义、背板总线完全不同，物理插不进对方机架。买前核对柜内是 ET 200L 机架（较早期，模块偏厚短）还是 ET 200S（窄长模块带弹片/螺钉端子自带）。
Q3：停产了有没有官方替代？新项目用什么？
西门子官方标注”无直接替代”。新项目迁移至 SIMATIC ET 200SP（6ES7131-6BH01-0BA0 等 DI 16×24V DC 模块 + Base Unit）或 ET 200MP。老系统 MRO 只能购二手/库存 6ES7131-1BL12-0XB0，注意核对端子块型号匹配。
Q4：输入类型是 Source 还是 Sink（PNP/NPN）？现场传感器怎么接？
标准 Sink 输入（PNP 接法）——传感器公共端接 24V+，信号线进 DI 端子，DI 公共端（1L+/2L+/3L+…）接 0V(M)。不支持 NPN 公共端正接，NPN 传感器需外加中间继电器转换或选特殊 NPN 版本（本型号无 NPN 版）。
