描述
产品详情

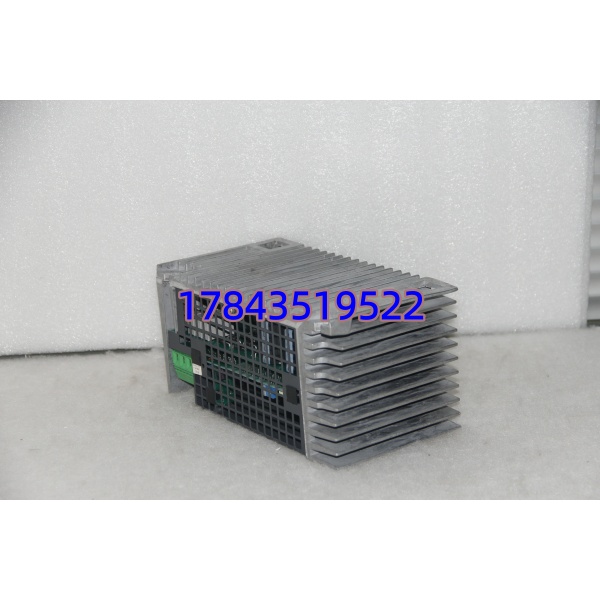

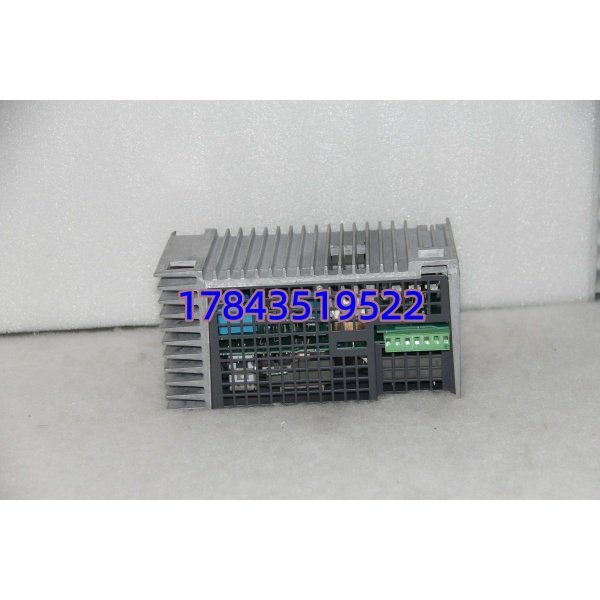

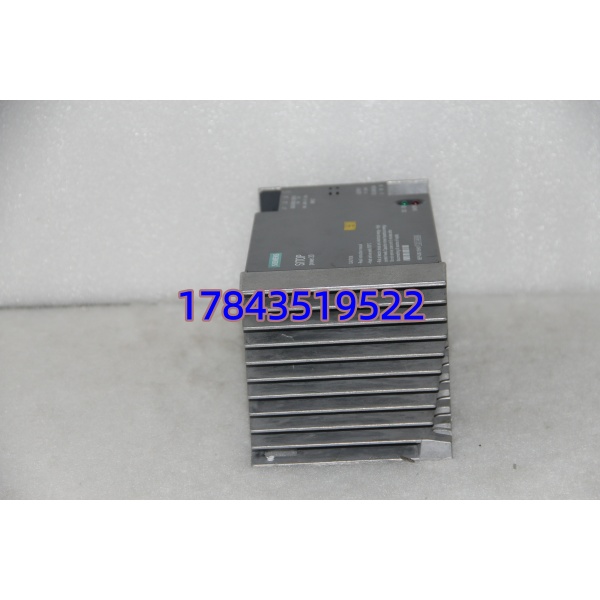

· 型号：6EP1436-1SH01
· 品牌：Siemens（西门子）
· 系列：SITOP PSU300S / SITOP POWER 20 Basic Line
规格参数
- 输入电压：3相 AC 400–500 V（允许范围 360–550 V AC），47–63 Hz
- 输入电流：约 1.2 A @400V AC，约 1.0 A @500V AC
- 浪涌电流：≤36 A（25℃），建议前端配3极 C6–C16 微型断路器或3RV2011-1DA10（3A）
- 输出标称：DC 24 V ±1%，可调范围通常 22.2–28.8 V DC（需核对/以原厂手册为准）
- 额定输出电流：20 A（连续），短时1.5倍额定电流可持续约5 s（Extra Power）
- 持续过载能力：120% 额定功率 @≤+45℃
- 输出功率：480 W
- 保持时间（断电桥接）：≥6 ms @400V AC满载
- 效率：典型＞85%（PSU300S系列），典型待机功耗＜2 W
- 保护功能：输出短路保护（自动恢复或打嗝模式）、过温关断、过压限制
- 安装方式：35mm DIN导轨（EN 60715），螺钉端子
- 尺寸（W×H×D）：100 × 125 × 125 mm（PSU300S标准壳体），重量约 1.3 kg
- 防护/环境：IP20，运行 -10～+60℃（满额至+45℃，降额至+60℃），存储 -40～+85℃，湿度≤95%非冷凝
- 认证：CE / UL 508 / cULus / GL（船级社部分批次）/ CCC，符合EN 61204-3 EMC
产品介绍
6EP1436-1SH01是西门子SITOP PSU300S基础型三相开关电源，专供三相AC 400V/480V电网的工业柜内使用——输出24V DC 20A够带一套中型S7-300/400机架加若干ET200分布式I/O和现场传感器。它没有Smart系列的诊断接口和DC OK继电器，胜在皮实便宜、宽温宽压、抗电网波动，是老产线电柜里最常见的”大心脏”。
该型号2010年9月30日已官方取消（PM400），西门子推了6EP1436-3BA00（PSU300S 24V/20A新版）作替代。有一点要注意：老款-1SH01输入标称480V（范围360-550V），新版-3BA00通常标400-500V，实际都能吃国内三相380/400V，但端子排列和微调电位器位置略有差异，换件时核对一下端子定义别接反。新项目别买，现在流通的全是库存新机和拆机测好件，纯做不停机备件。
应用场景与行业案例
痛点： 我处理过一个水泥粉磨站的故障——原装6EP1436-1SH01用了14年，夏天柜内超温+粉尘积累导致内部电解电容鼓包，24V输出跌到19V，S7-400 CPU偶发SF灯亮、ET200丢站，时好时坏最难查。这种基础型电源没有DC OK继电器输出告诉你”我快不行了”，等下游设备开始抽风才暴露，往往已经连带触发非计划停机。提前备一块同型号验证件能省大麻烦。
典型场景：
- 中型PLC柜（S7-300/400 + 多机架SM模块）——需20A以上24V负载，单相10A电源扛不住
- 输送线/包装线电控柜——三相480V入抗相间不平衡，比单相电源稳
- 冶金/矿山就地控制箱——PSU300S宽温宽压，现场电网脏也能顶
- 老产线MRO备件——开孔/DIN导轨/端子定义与原设计严丝合缝，不动柜内布线
真实案例：
华北某啤酒厂糖化车间，主柜配6EP1436-1SH01给S7-400H双CPU+I/O供电。某检修后合闸，电源风扇转但无24V输出——查是前端三相断路器一相接虚，缺相运行把输入整流桥打穿。库房恰好有一块测好的拆机-1SH01，端子一一对应直接换，15分钟恢复。后来设备主管把所有关键柜的SITOP型号全登了台账，每种至少锁一块验证备件。我常说：电源是最不起眼却最先挂的部件，它倒下了PLC再贵也是块砖。
常见问题解答 (FAQ)
Q1：停产了，官方推荐替代是哪个？能直接换吗？
推荐6EP1436-3BA00（SITOP 24V/20A新版）或6EP3336-7SB00-3AX0（Smart系列带诊断，需注意深度尺寸）。端子排列基本一致，输入L1/L2/L3/N/PE和输出+/−可直接沿用，微调电位器位置微调，换前核对线径与端子螺丝扭矩。输出可调范围新老款都在22.2–28.8V左右，做电池浮充时注意上限。
Q2：输入端要配多大断路器？前端缺相会怎样？
推荐3极 C10A或C16A微型断路器（特性曲线C），也可用西门子3RV2011-1DA10（3A热磁脱扣做电机保护参考不建议直接当电源保护，优选MCB）。基础型缺相时通常输出跌落或进入保护模式，不会烧负载，但长期缺相运行可能过热——上游建议加热继电器或监测。
Q3：能并联做冗余吗？
基础型-1SH01不带均流二极管，两台直接并联会均流不均。真要做冗余必须外加SITOP冗余模块（如6EP1961-3BA00或6EP1964-2BA00），一台电源→冗余模块A，另一台→冗余模块B，再并给负载，这样任一台故障不影响24V输出。
Q4：24V输出可调旋钮干什么用？能调去给24V电池浮充吗？
微调电位器用于补偿线路压降（补偿远端压降）或匹配特殊负载电压需求，典型调至24.0–24.5V。可调上限约28.8V，理论上能浮充24V铅酸/胶体电池但-1SH01无温度补偿和三段充电管理，长期浮充建议用专用电池充电器或带UPS模块的SITOP。
Q5：二手拆机件怎么快速验机？
上三相电前测输入端子间电阻（不应短路），通电测空载输出应在23.5–24.5V可调范围，微调电位器顺滑；加假负载（如水泥电阻或接一小台24V DC电机）测带载电压不掉、不啸叫；摸散热片温升正常无异响。建议卖家提供带载测试视频。
