描述
产品详情

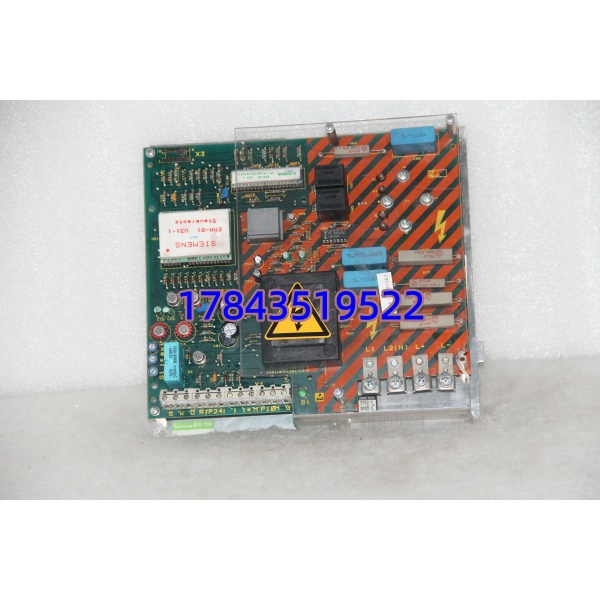

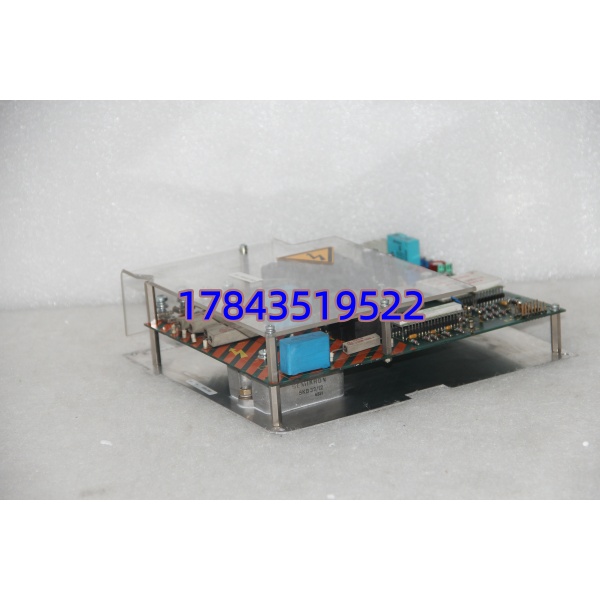

· 型号：6DM1001-0WB00-2
· 品牌：Siemens（西门子）
· 系列：6DM1000 系列 — SINUMERIK 810D/840D 数控系统附件模块（ModulPac C 家族）
规格参数
- 订货号：6DM1001-0WB00-2
- 产品族：Siemens 6DM1000 系列 — SINUMERIK 810D / 840D 系统扩展模块/接口调节板（ModulPac C）
- 安装形式：插装于 SINUMERIK 810D/840D 驱动架 6DM1000 子机架（NCU 右侧扩展槽）
- 控制侧供电：24 V DC（典型，来自 NCU 或系统电源模块，依具体功能版本次之）
- 功率侧标注：部分版本印 2PH 230/400 V AC（为关联主轴/调节回路参考标注，非模块自身工作电压）
- 工作温度：0～+55℃（典型工业级，依具体版本次之）
- 存储温度：-20～+70℃
- 防护等级：IP20
- 通信/接口：通过系统设备总线（Device Bus）与 NCU/CCU 通信，无独立 PROFIBUS/PROFINET 口
- 配套系统：SINUMERIK 810D（CCU3）、840D（NCU561.x / 571.x / 572.x / 573.x）
- 生命周期：PM410 取消供货，已退市，原厂无直接 pin-to-pin 替代，仅能通过二手 NOS 或同号替换
- 重量：约 0.2～0.5 kg（依具体子型号变体）
- 认证：CE / cULus（依出厂批次）
产品介绍
6DM1001-0WB00-2 属于西门子 SINUMERIK 810D/840D 系统的 6DM1000 扩展模块家族（ModulPac C 系列），不是独立控制器，而是插在 NCU 右侧 6DM1000 机架里的接口/调节板，用来补 PLC I/O 或做现场信号调理，和 NCU/CCU 通过设备总线通信。这类模块在 840D sl 之前的老平台（810D CCU3 + 611D 驱动）上用得最多，随 SINUMERIK 840D 经典版退市一同 EOL。
有一点要注意：6DM1000 系列里不同 6DM100x 子型号功能差异大（纯 I/O 扩展、模拟量、主轴调节板都共用相似外观），光看 MLFB 不翻原机电气图容易买错。它跟 SIMOTION C240、S7-300 模块互不兼容——别往 S7-300 机架硬插。新产线已改用 840D sl + PP72/48 或 SINAMICS 方案，此件纯粹是老机 MRO 救命用。
应用场景与行业案例
我在现场遇过最头疼的事：加工中心报警”PLC I/O fault — Module missing in rack”，翻半天发现是 6DM1000 扩展模块上一颗电源退耦电容鼓包，整机不认该槽位——NCU 自检过但 PLC 循环报错，机床所有外围使能被锁，换 CNC 主板查不出问题，最后定位到这块不起眼的 6DM1001。
典型适用场景：
- 龙门/立式加工中心（SINUMERIK 840D + 611D）——6DM1000 机架扩展 PLC 数字 I/O，接刀库到位、夹具压力开关联动
- 车铣复合（810D CCU3）——补现场传感器/按钮信号，避免额外挂 ET200M
- 老产线保留 840D 经典版 MRO——直接替换故障 6DM1001 模块恢复原配置，不动 NC 程序和 PLC 块
真实案例：
华东某汽配厂，两台 840D 卧加 2003 年投用。周末保养后周一开机报”Module in slot X not recognized”，查 NCU 各灯正常，拔插 6DM1000 扩展板——就是这块 6DM1001-0WB00-2——金手指轻微氧化，酒精擦后暂好但隔周复现。库房有一块测试好的 NOS 件，断电整体拔出旧板、新板原位插入、上电——PLC 自动识别，无需重下载。老师傅说幸亏年初按我的建议囤了两块，不然又要等外贸调货半个月。
常见问题解答 (FAQ)
Q1：6DM1001-0WB00-2 支持热插拔吗？
不支持。必须给整个 NCU 机架 24V 掉电后再插拔。带电拔插可能打坏设备总线驱动芯片，严重时波及 NCU 背板——我就见过一块带电插拔把 NCU572.2 的 X172 口搞废的。
Q2：停产了有没有官方替代型号？
西门子已将 6DM1000 系列列入 PM410 取消供货，经典 840D 平台无官方直接替代。MRO 只能找同号 NOS 或测试好的二手件。若大改可用 840D sl + PP72/48 + ET200 方案，但需重新组态和接线——对老线来说通常不现实。
Q3：可以跟 S7-300 或 SIMOTION C240 混用吗？
不行。6DM1001 只认识 SINUMERIK 810D/840D 的设备总线，物理安装也要求 6DM1000 机架（NCU 右侧扩展），S7-300 机架背板总线协议完全不同，硬插会损件。
Q4：换新的模块需要重新下载 PLC/NC 程序吗？
一般不需要。模块参数和 I/O 地址映射存在 NCU 的 NCK/PLC 内存里，新模块只要同 MLFB（或确认兼容版本次之），插上后 PLC 自动识别。但建议上电后进 PLC 在线监控确认该槽位 “Module OK” 状态灯绿——个别旧批次需清一次 PLC 记忆再热启。
