产品详情

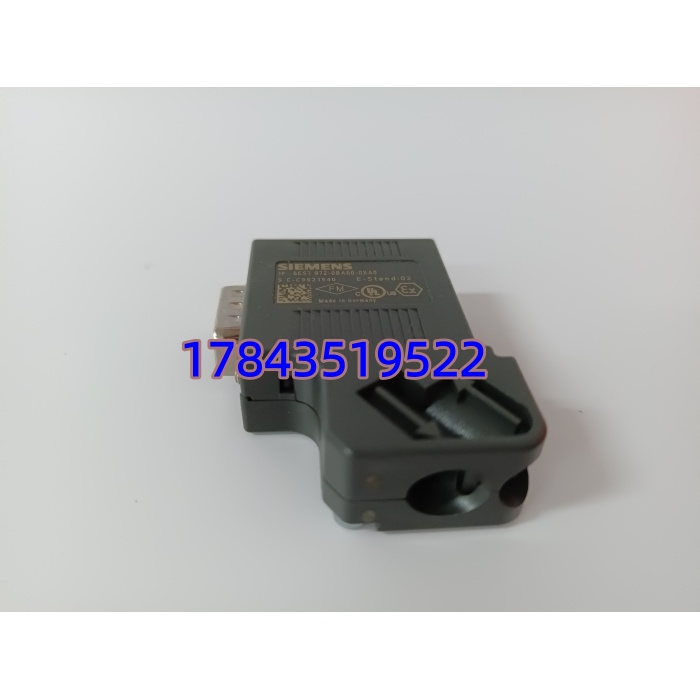

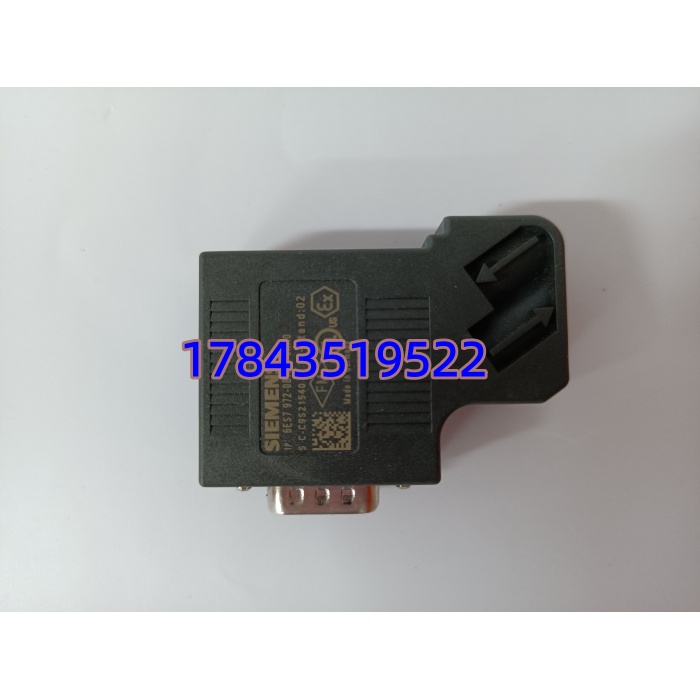

· 型号：6ES7972-0BA60-0XA0
· 品牌：Siemens（西门子）
· 系列：SIMATIC DP — PROFIBUS RS485 Bus Connector（FastConnect，35° outlet，No PG）
规格参数
- 订货号：6ES7972-0BA60-0XA0
- 产品类型：PROFIBUS DP RS485 总线连接器

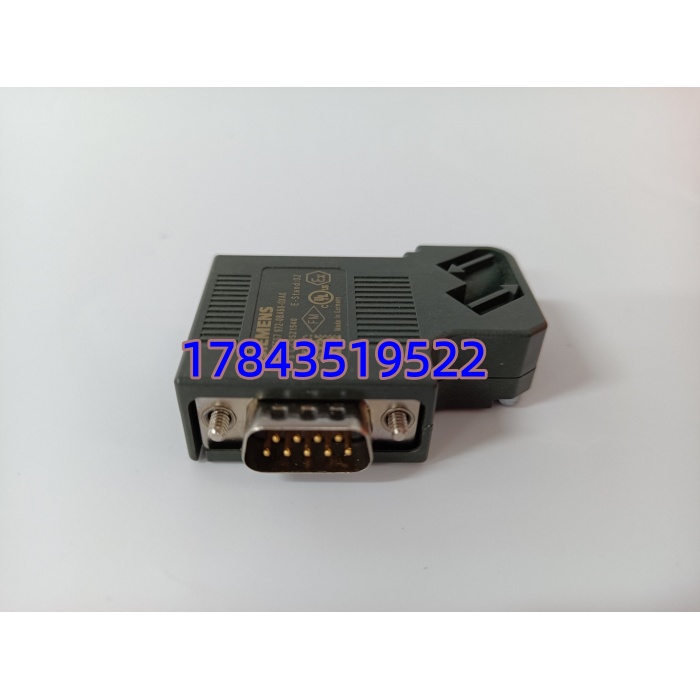

- 总线接口：1× 9 针 Sub-D 公头（插入设备侧）
- 电缆接口：FastConnect 绝缘刺破端子（IDC），适配 PROFIBUS FC 屏蔽双绞线 0.6~1.5 mm²（A/B 线 + 屏蔽）
- 电缆出线角度：35° 斜向（Inclined / 30°~35° 表述均可）
- PG 编程口：无（No PG Socket）
- 传输速率：9.6 kbit/s ～ 12 Mbit/s（PROFIBUS DP 标准）
- 终端电阻：集成 120Ω + 偏置电阻组合，通过侧面滑动开关 ON/OFF 启用，带总线隔离功能
- 工作电压：约 5 V DC（由 PROFIBUS 接口背板取电，典型吸收电流 ≤5 mA）
- 尺寸（W×H×D）：15.8 × 54 × 39.5 mm
- 重量：约 42 g
- 防护等级：IP20
- 工作温度：0℃ ～ +60℃（部分资料 -25℃ 起，以铭牌为准）
- 存储温度：-40℃ ～ +70℃
- 相对湿度：5%～95% RH（无凝露）
- 认证：CE、UL、RoHS 合规
- 生命周期：PM500 已完全停产（EOL 约 2017 年），官方后续型号 6ES7972-0BA61-0XA0
产品介绍
这是西门子 SIMATIC DP 家族经典的 PROFIBUS 总线插头，35° 斜出线设计在 S7-300/400 机柜里走线比 90° 版更顺——尤其导轨上方空间紧张时。FastConnect 绝缘刺破技术让你剥掉外护套后直接压入 A/B 线和屏蔽层，拧紧紧固螺丝就行，不用逐根剥芯线、不用焊、不用压端子，现场接线速度快且接触阻抗稳定。
坦白讲这就是个接头，但有一点老手都踩过坑：末端站必须拨 ON 终端电阻，中间站必须拨 OFF，否则通信时通时断或报 BF（总线故障）。原厂已停产，备件用 6ES7972-0BA61-0XA0（同规格新批次）或直接用功能兼容的 90°/180° FastConnect 头替代——只要确认柜内空间允许换出线方向。
应用场景与行业案例
痛点切入
我在现场遇过 S7-400H 系统 PROFIBUS 偶发 BF 灯红，查半天是早年施工用了非 FastConnect 普通 DB9 头+手工焊线，屏蔽层虚接导致高频 12Mbps 下误码。换成原装 FastConnect 头（含此 0BA60）重新打线，终端电阻拨码确认，BF 彻底消失。PROFIBUS 对屏蔽层和终端匹配很敏感，别省这个钱。
典型场景
- 过程工业 DCS/PLC — S7-400H 冗余 PROFIBUS DP 网段连接 ET200M/I 远程 I/O，需内置 120Ω 终端
- 传动系统 — 西门子 G120/S120 驱动器 PROFIBUS 节点，FastConnect 保证 12Mbps 下信号完整性
- 离散制造 — S7-300 连接 TP170/MP370 触摸屏及第三方 PROFIBUS 从站
- 老线维护 — 替换老化氧化接头，35° 出线适合原柜空间受限不改线槽的情况
- 制药/食品 — 洁净区机柜内紧凑布线，无 PG 口减少不必要开口
真实案例
华东某电厂化水车间，S7-300 带 6 个 ET200M，尾端操作员误把终端电阻拨在 OFF，天热后 PROFIBUS 偶发掉站造成加药泵停。翻备件箱找到几只 6ES7972-0BA60-0XA0（原工程剩余），全线重打两端接头、确认首末站 ON 中间 OFF，顺带把老旧非原装头一并换掉。之后再没报过 BF。老师傅嘟囔一句”这小拨码开关比万用表还管用”。
