描述
产品详情

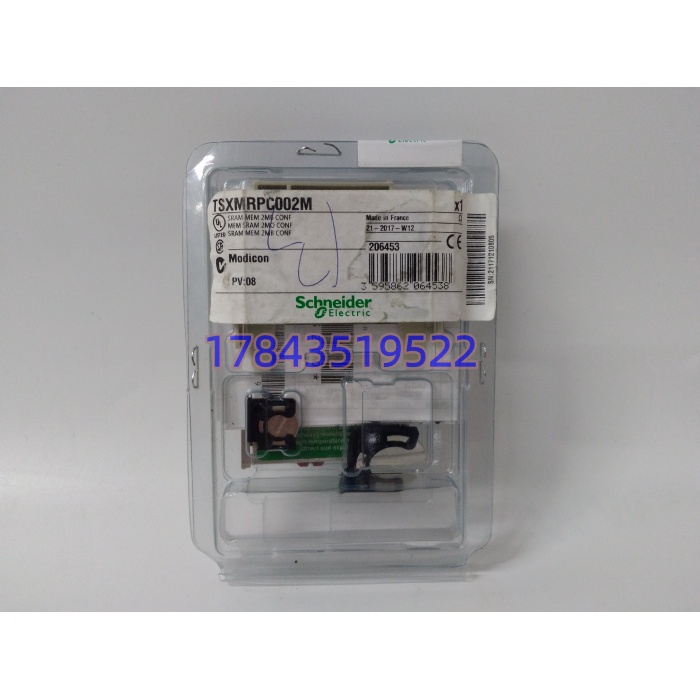

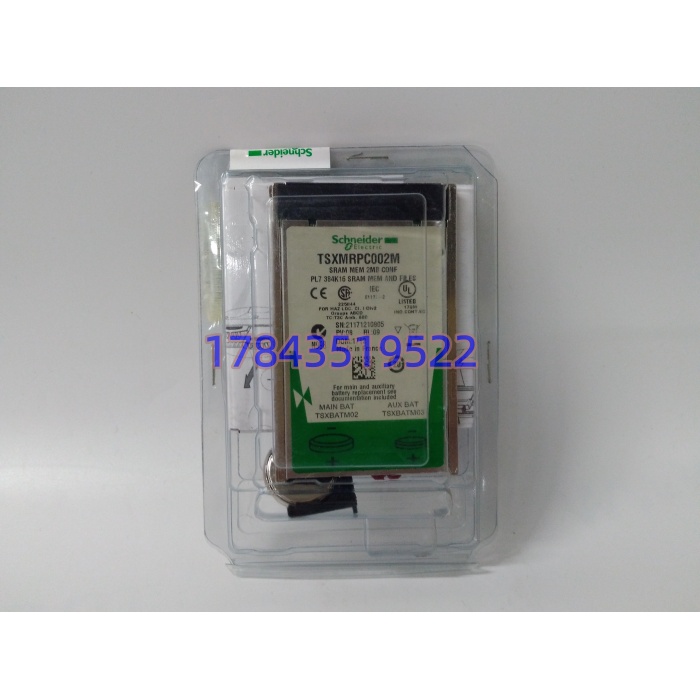

· 型号：TSXMRPC002M
· 品牌：Schneider Electric
· 系列：Modicon Premium 自动化平台（处理器附件）
规格参数
| 参数项 | 规格值（以原厂手册为准） |
|---|---|
| 产品定位 | 可配置 SRAM 应用/文件内存扩展（处理器附件） |
| 适用处理器 | TSX570–TSX576、TSX57C、TSXPCI572/3 |
| 存储器类型 | SRAM（静态随机存取，掉电靠处理器电池后备） |
| 应用内存 | 192–2048 kB（可配置，占用越多数据区越小） |
| 数据存储内存 | 1856–0 kB（与应用内存互补分配） |
| 安装位置 | 处理器顶部 Slot 0（非机架普通槽） |
| 供电 | 由 Premium 处理器背板提供，无独立端子 |
| 配置方式 | Unity Pro / PL7 Pro 里设应用/数据分区，或处理器菜单 |
| 重量 | 0.076 kg |
| 尺寸（单件包装） | 130×90×30 mm |
| 工作温度 | 0–55 °C（工业级资料多写 0–60 °C，以铭牌为准） |
| 存储温度 | -25–70 °C |
| 防护等级 | IP20 柜内 |
| 认证 | CE、RoHS 合规（Green Premium 非标） |
| 停产状态 | 2019-12-31 停售，2027-12-31 标准服务截止 |
| 替代件 | 施耐德未指定直接替代，需升级 Premium→M340/M580 或备库存 |
产品介绍
TSXMRPC002M 是 Premium 老系统里”给 CPU 加内存”的那块子板。Premium 处理器本机应用内存不够塞大项目（比如带大量配方、数据记录、FB 实例）时，就把它扣在 CPU 头顶 Slot 0 上，Unity Pro 里把总内存切成”应用段”和”数据段”——应用给到 2048 kB 时数据段就剩 0，反过来应用 192 kB 时数据段能到 1856 kB，俩数加起来固定。它不跑逻辑、不存 Flash 程序（程序本体在 CPU 内部 Flash+电池后备 RAM），只是把易失性工作区摊大。
跟 M580 的 SD 卡比，它俩完全不是一代东西：M580 用 SD 存应用+固件+备份，TSXMRPC002M 只是 SRAM 工作扩展，掉电内容靠 CPU 电池保，电池没电或拆板慢了就丢数据。跟第三方 SRAM 卡比，Premium 的 Slot 0 有定位销和专用总线，插第三方卡 Unity 不认。短板直说：2019 年后新件基本清库，市面 90% 拆机，电池座老化、SRAM 位漂都常见。
应用场景与行业案例
我碰过最烦的活：某啤酒灌装线 Premium 程序越改越大，某天下载时报”application memory full”，查下来本机 384 kB 用满，原柜当年没装 TSXMRPC002M。老师傅不肯升 M580，怕验证重做，就补一块 SRAM 子板——结果拆旧板时发现原 CPU 电池早没电了，Slot 0 金手指氧化，擦完插上新子板，Unity 里应用扩到 1024 kB / 数据 1024 kB，下载成功。
- 食品饮料灌装线：Premium 跑配方（几百个产品配方各占几 kB），本机 RAM 不够，TSXMRPC002M 把数据段扩到 1500 kB+，配方全留 SRAM 不掉电。
- 水厂 Pump Control：TSX576 带 Modbus 抄 30 块表+趋势记录，应用段 800 kB、数据段 1048 kB，SRAM 扩了才能开数据记录功能。
- 汽车焊装线跟踪：每台车身 ID+工位状态存 SRAM 数据区，本机不够必须加 TSXMRPC002M，不然 PL7 Pro 编译不过。
- 老地铁 BAS 小站：Premium 管风机联动，改造加语音报警文本库，应用内存爆了补子板最省事，不用动机架。
- 造纸复卷机：TSX57C 跑运动控制 FB 实例多，SRAM 扩到 2048 kB 应用段，数据段让到 0 只留符号表——现场我见过这种极端分配。
真实案例：前年华北某糖厂，榨季前夜改程序加一批报警文本，下载时 Unity Pro 报”无法分配应用段”。原 （2014 年装）还在 Slot 0，但测下来 SRAM 某些扇区写不进——拆下来看子板背面电池引线焊点锈断（它不带电池，但早期批次有外接电池座走线到 CPU 电池，锈的是转接），SRAM 实际靠 CPU 电池保，电池 3.2 V 临界。备件柜翻同型号拆机件，先断 CPU 电源、拔旧子板、擦 Slot 0 金手指、插新子板，上电进 Unity 重设 1024/1024 分配，从最新备份下装，榨季没误点。仪表工说：”这破子板单买不值钱，但没它整线 PLC 下不了程序，榨季停一小时糖膏固化，损失比卡贵两百倍。”
