产品详情

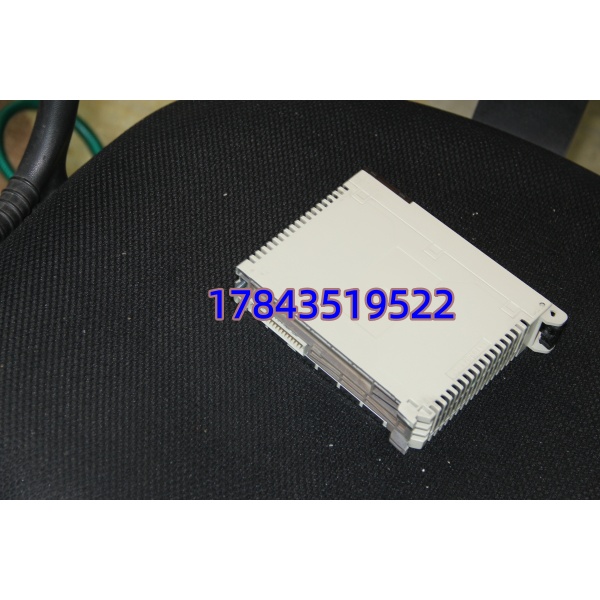

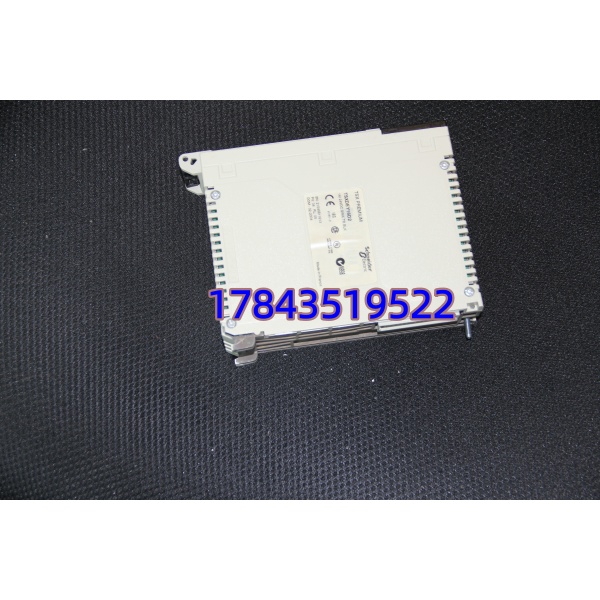

· 型号：TSXDEY16D2
· 品牌：Schneider Electric（原 Telemecanique TSX 系列）
· 系列：Modicon TSX Premium / TSX Micro — 24 VDC Digital Input Module (Sinking)
规格参数
- 产品型号：TSXDEY16D2（16 ch 24VDC Digital Input, Sinking / Negative Logic）
- 制造商：Schneider Electric（继承 Telemecanique TSX 产品线）
- 适用机架：TSX Premium（P57x/P58x 等 CPU + TSXRZxx 背板）及 TSX Micro（TSX37xx 扩展机架）
- 输入通道数：16 点，分 2 组 × 8 ch（每组共用 COM 端）
- 额定输入电压：24 VDC（工作范围 19.2–30 VDC，典型 24V ±20%）
- 逻辑类型：Sinking（漏型 / 0V 公共）——现场开关闭合时电流从输入点流入模块 COM（0V），逻辑 = 1
- 输入电流（典型）：约 7–9 mA @ 24VDC（每通道）
- 输入滤波（去抖）：典型 10 ms（固定硬件滤波，部分固版可通过 %S 字软滤波微调）
- 隔离电压：现场侧 ↔ 逻辑侧 光电隔离 ≥ 500 Vrms（1 min），组间不隔离（2 组各共地）
- 现场公共端供电：外部 24VDC 电源负极（0V）接模块 COM 端，正极接现场开关公共
- 状态指示：每通道 1× LED（绿 ON = 逻辑 1），模块面 ERR / PWR LED
- 响应时间：≤ 10–12 ms（含滤波）
- 背板供电：由 TSX Premium/Micro 机架背板 +5V（典型功耗 < 1.2W）
- 接线方式：通过 TSX 系列可插拔端子块（如 TSXCTY2 / TSXCTY4 弹簧或螺钉端子）
- 编程软件：EcoStruxure Control Expert (Unity Pro) / PL7 Pro — 硬件目录选 TSXDEY16D2
- 工作温度：0℃ ～ +60℃
- 认证：CE / UL / CSA / IEC 61131-2 / GL（部分批次船用）
- 生命周期：Legacy / Phase-out — TSX Premium 平台整体 EOL，全新原包靠 NOS，主流为测好拆机件
产品介绍
TSXDEY16D2 是 TSX Premium 和 TSX Micro 老系统里最基础的 24VDC 漏型 DI 卡——16 点分两组共地，现场接 PNP 传感器或干接点都把 0V 公共端接模块 COM。坦白讲这卡几乎不会自然坏（MTBF 很高），现场出事九成是把 110VAC 误接入 24VDC 版本烧通道，或端子排 Spring Cage 疲劳松脱导致”点闪断”。有一点要注意：它是 Sinking（负逻辑公共），如果你现配是 NPN（Source 公共 +24V 入模块）需确认传感器类型——接反读不到信号但通常不烧卡（除非反极性超 -0.7V）。严格来说替换前拍照记录原端子排线位及 COM 极性，插上新卡先量静态电压再接现场线。
采购角度看 TSX 平台已 EOL，但国内大量 2000–2010 年投运的装置还在跑。全新原包 NOS 可遇不可求，测试良品经过 16 点逐点触发验证基本零风险。我们出的良品附每点 ON/OFF 测试记录，到你手插回机架、接好线、下装 I/O Scan 即可看到位。
应用场景与行业案例
我在老装置改造里最常碰到 TSXDEY16D2 的痛点是——它突然”全点丢”其实不是卡坏而是扩展机架 RIO 头（TSX RKY / TSXETY）通信闪断或端子排氧化，先查通信 LED 再疑 DI 卡。
- 食品/饮料包装线（TSX Micro 37xx 控制）：采集光电、接近开关、急停按钮 → 非它不可因 TSX Micro 扩展槽私有背板，第三方 DI 卡不兼容。
- 水处理/污水厂（TSX Premium P5716 控制）：泵房液位开关、闸门位置反馈 → 老 Premium 机架仍运行，换整柜成本过高，保卡件延续寿命最经济。
- 建材/水泥辅机控制（TSX Premium + TSXETY 以太网头）：现场限位与运行信号采集 → 若计划升到 M340/M580 可整体迁移，现阶段按 Legacy 备件管理。
- 真实案例：某啤酒厂糖化锅 TSX Premium 控制柜，运行第 14 年 TSXDEY16D2 插槽旁背板弹簧片氧化致 #3–#6 点偶发掉位，搅笼顺控报”限位丢失”急停。当时无冷备等调 NOS 9 天（含清关）。期间电工逐点跨线临时短接公共端维持生产。事后按全场 3 套 TSX Premium 统一申购 1 块同型测好件做中心冷备——成本不足一次停产损失 0.5%。
常见问题解答 (FAQ)
Q1：能直接换吗？程序或 I/O 地址要改？
A：硬件直换。EcoStruxure Control Expert（原 Unity Pro）或 PL7 工程里 %I 地址与 Drop/Slot 不变不需改逻辑。换前拍照记录 COM 端极性（0V 接 COM），新卡插上确认 PWR LED 亮 → 接现场线 → 在线看 %I 位变 1 即 OK。
Q2：和 TSXDEY16D2A / TSXDEY32D2K 区别？
A：TSXDEY16D2A 是同种 24VDC 16 ch Sinking DI 早期 Catalog 写法，电气完全兼容可直替。TSXDEY32D2K 是 32 点版（占双槽或半槽依背板）—物理插槽兼容但通道数不同不可互替除非重组态 I/O 地址。采购填 最稳妥。[请以原厂手册为准]
Q3：支持源型（Sourcing / PNP 公共 +24V 入模块）接线吗？
A：不支持。 是 Sinking（漏型，COM = 0V），现场开关应 PNP 型或干接点供电流入模块。若现配是 NPN Source 传感器（公共 +24V 接传感器 Out）需选 的 Source 版（ 某些区域有 Source 版 TSXDEY16D2_ Src ——确认您现装是 Sink 还是 Src 再采购）。接反极性通常读不到信号，极端反接超 -0.7V 可能损输入保护二极管。[请以原厂手册为准]
Q4：输入点偶尔闪断先查啥？
A：① 查对应 COM 端 24VDC 0V 是否牢固（弹簧端子常见松）② 量输入端子对 COM 静态电压——闭合时应见 ≈ 24VDC ③ 若整组 8 点同时丢查该组 COM 接线及现场开关联线 ④ 若全卡 16 点丢查扩展机架 RIO 通信（TSX RKY / TSXETY Head Module Link LED）。DI 卡本身 MTBF 高，先排除外部。
Q5：支持热插拔吗？
A：TSX Premium/Micro 扩展机架多数支持在线插拔 DI 卡，但建议确认主 CPU 未将 “I/O Loss” 设成 Stop——换前可临时设 I/O Loss = Continue/Alarm 防意外停机。插回后 I/O Scan 自动恢复，无需重下装程序（参数存 CPU）。
