描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 输出通道数 | 8 通道（DC 耦合，公共返回） |
| 输出信号范围 | 4-20 mA DC（支持 +6% 超量程） |
| 分辨率 | 12 位 |
| 输出精度 | < 0.25% FSR（满量程，0-60°C 范围内） |
| 最大负载能力 | 750 Ω @ 20 mA |
| 外部回路电源 | +24 VDC 额定 / +42.5 VDC 最大 |
| 背板供电 | +5 VDC（由 Tricon 机箱背板提供） |
| 功耗 | < 12 W（典型） |
| 更新速率 | 10 ms（全通道同步更新） |
| 隔离电压 | 现场侧与逻辑侧 1,000 VDC |
| 安全等级 | IEC 61508 SIL3（TÜV 认证） |
| 冗余架构 | 三重模块冗余 (TMR)，三独立支路中值表决 |
| 故障切换时间 | < 10 ms |
| 热插拔 | 支持（在线更换，无需断电） |
| 诊断功能 | 负载开路检测 (Load Open)、通道级自检、故障报警 |
| 配置软件 | TriStation 1131 |
| 安装方式 | Tricon I/O 机箱机架安装 |
| 工作环境温度 | 0°C ~ +60°C |
| 存储温度 | -30°C ~ +90°C（具体以官方手册为准） |
| 环境湿度 | 5% ~ 95% RH，无冷凝 |
| 前面板指示 | PASS / FAULT / ACTIVE 状态 LED |
| 接线方式 | 通过外部端子面板 (ETP) 连接现场回路 |
产品深度介绍

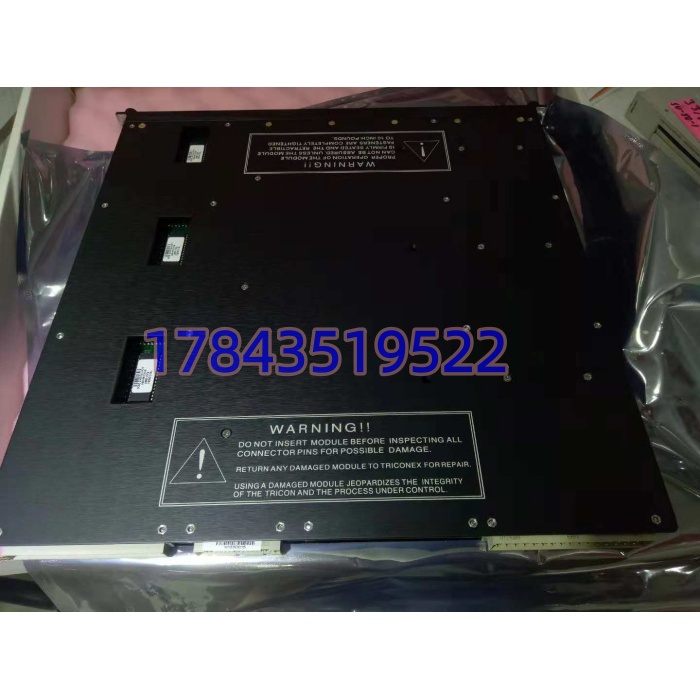

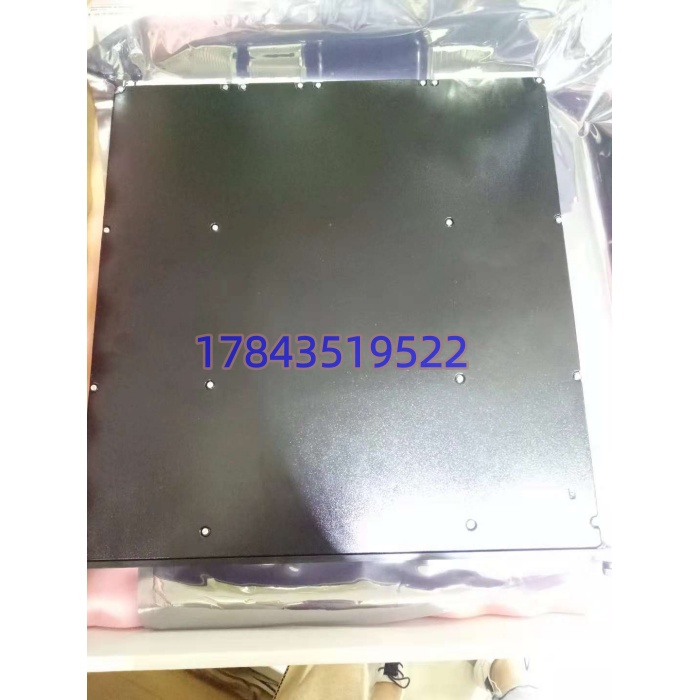

TRICONEX 3805E 是 Tricon TMR 安全仪表系统中的核心模拟量输出卡件，负责将主处理器的数字控制指令精准转换为 8 路独立的 4-20 mA 标准电流信号，直接驱动现场调节阀、变频器、执行器等终端设备。它部署在石油化工 ESD 紧急停车系统、火气监测系统 (F&G)、燃烧器管理系统 (BMS)、汽轮机跳闸保护回路等安全关键链路的最后一环——执行层。在 SIL3 等级的安全回路中，这个模块的输出精度和可靠性直接决定了联锁动作能否准确执行。
该模块的核心价值在于 TMR 架构带来的容错能力。内部三条独立支路同步接收主处理器指令并独立输出，通过硬件中值表决机制自动屏蔽故障通道的错误信号——即使单支路甚至双支路失效，剩余支路仍能维持正确的 4-20 mA 输出，不会导致现场执行机构误动或拒动。12 位分辨率配合 < 0.25% FSR 的精度，满足调节阀精密定位需求。模块支持全通道 10 ms 同步更新和负载开路检测，配合 TriStation 1131 软件可实现故障安全状态预设（如”故障低”或”保持末值”），确保通讯中断或硬件异常时现场设备自动进入安全状态。热插拔设计允许在线更换故障模块，无需停机，大幅缩短平均修复时间。
质量控制流程
品控台标配 Fluke 87V 真有效值万用表和 Fluke 725 过程校准器。每台 3805E 出库前走完整五步检测：
① 入库验收检测来源追溯——严格核验原厂装箱单和报关单据。逐台录入序列号，核对 TRICONEX 防伪标签和镭射码。外观检查重点看：金手指有无磨损或氧化、外壳有无划痕发黄、PCB 板面有无维修动焊痕迹。附件清点原厂说明书和合格证。
② 上机功能真机测试 (Live Test)模块装入品控台专用的 Tricon 测试机箱，通过 TriStation 1131 完成组态。通电后检查前面板 LED——PASS 灯绿色常亮确认模块自检通过。逐通道配置 4 mA、12 mA、20 mA 三个测试点，用 Fluke 87V 串联在回路中实测电流值，验证线性度和精度是否在 0.25% FSR 范围内。测试 TMR 表决功能——人为注入单通道故障信号，确认输出不跳变。最后连续带电运行超过 24 小时，每隔 4 小时用红外测温枪记录模块表面温度，确认无异常温升。
③ 核心电气参数测试用 500V 摇表测现场端子排对逻辑侧的绝缘电阻，要求 >100 MΩ（1,000 VDC 隔离等级要求更高）。接地连续性检查。外部回路电源端子做短时过压冲击测试，确认保护电路正常。
④ 固件与配置验证通过 TriStation 1131 读取并记录当前固件版本号。备份模块内部全部配置参数和诊断日志。拍照留档前面板 DIP 开关和跳线状态。
⑤ 最终质检与防护包装质检工程师逐项签字确认。防静电袋抽真空密封，多层气泡膜包裹，加厚瓦楞纸箱防护。贴 QC Passed 标签和检验日期。
