描述
产品详情

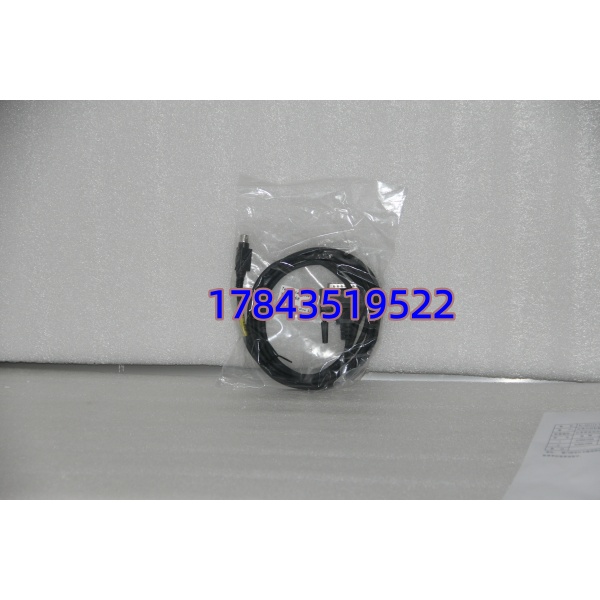

· 型号：XBTZ968（XBT-Z968）
· 品牌：Schneider Electric 施耐德电气
· 系列：Magelis XBT Series Accessory — Connection Cable
规格参数
- 产品类型：HMI 与 PLC 间串行通讯连接电缆
- 所属系列：Schneider Harmony Magelis XBT 附件
- HMI 端接口：1 × Male Mini-DIN，8 针
- PLC 端接口：1 × Male SUB-D 25（适配 TSX Micro/Premium/Quantum 编程口或串口）
- 通讯协议：Modbus RTU、Uni-Telway（Série Ter/Terminal port）
- 物理接口标准：RS485（半双工，需正确接线 A/B/GND）
- 电缆长度：2.5 m（≈8.2 ft），原厂标准型（变型 XBTZ9681=5m，XBTZ9680=2.5m 带弯头）
- 屏蔽方式：整体铜箔+编织屏蔽双绞线，抗变频器干扰
- 工作温度：0～+60℃（存储 -20～+70℃）
- 相对湿度：5%～95% RH（无凝露）
- 认证：CE、cULus、RoHS（需核对具体批次 COC）
- 重量：约 0.18 kg
- 生命周期状态：Discontinued（停产，无官方直接替代件）
产品介绍
XBTZ968 是施耐德为老款 Magelis XBT（XBTR、XBTN、XBTG 部分机型）配的专用串行链路电缆，一头插 HMI 的 Mini-DIN 8pin 编程/通讯口，另一头接 Modicon TSX Micro/Premium/Quantum PLC 的 SUB-D 25 串口或 Terminator 口，走 Uni-Telway 或 Modbus RTU（RS485）。它不是通用 DB9 交叉线——针脚定义完全按施耐德内部映射，普通串口线插上去根本不通。
坦白讲，这东西在工程上最大的价值就是”原厂定义、针脚没错、屏蔽到位”。现在原厂已宣布 Discontinued without replacement，现场要嘛翻库存全新，要嘛找经过测试的拆机件。第三代 Harmony GTO/GTU 已改用 RJ45/USB 或 Ethernet，但这根线是老产线继续跑下去绕不开的备件。
应用场景与行业案例
痛点切入
老 Magelis 屏通讯口只有 Mini-DIN 8pin，PLC 是 TSX Premium 或 Quantum 的老串口（SUB-D 25）。某天原装缆被叉车压断或接头氧化，随便买根 PC 串口线代用——不通。产线 HMI 掉联，操作员盲操，这是典型非计划停机的低级诱因，根源就是没留这根专用缆的备件。
典型场景
- 食品/包装产线 — XBTR411/XBTN401 连 TSX Micro 3720/3721 做 Uni-Telway 监控，老设备不改拓扑时非它不可
- 水处理 SCADA — XBTG 系列 HMI 通过 Modbus RTU 读 Quantum 140 CPU 串口模块，需原厂 RS485 定义准确
- 冶金辅助机组 — 改造预算批不下来，保留原有 Magelis+XBTZ968 维持旧系统运行，比整体升 HMI+PLC 省钱
- OEM 机械出口设备 — 随机原配 2.5m 不够长（盘柜到操作位），需确认 XBTZ9681(5m) 或自制同定义线缆
真实案例
前几年去南方某调味品厂，一条灌装线 Magelis XBTN401 突然报”Communication Loss”。查了一圈发现原 XBTZ968 被高温老化后 Mini-DIN 内芯脱焊，维护工拿笔记本串口线试了半小时没通。我包里正好有根拆机测试好的 XBTZ968，换上一插——通讯恢复，产线重新跑起来。老师傅感叹：这种小缆没人当备件管，断一次停两小时，比模块还要命。
常见问题解答 (FAQ)
Q1：XBTZ968 支持热插拔吗？能不能带电拔插？
不建议。Magelis HMI 和 PLC 串口芯片没做过热插拔保护，带电拔插有概率打坏 RS485 收发器或 HMI 通讯口。规矩做法：断 HMI 电或至少确认 PLC 串口处于 idle 状态再插拔。
Q2：原厂说停产了（Discontinued without Replacement），现场坏了怎么办？
三个路子：① 买全新库存（渠道少，注意假货）；② 买测试过的拆机件（要求卖家通电测试过）；③ 按施耐德原厂 Pinout（Mini-DIN 8pin ↔ SUB-D 25 Uni-Telway 定义）自制屏蔽线——注意 A/B 极性及 GND，普通 DB9 交叉线不行。
