描述
产品详情

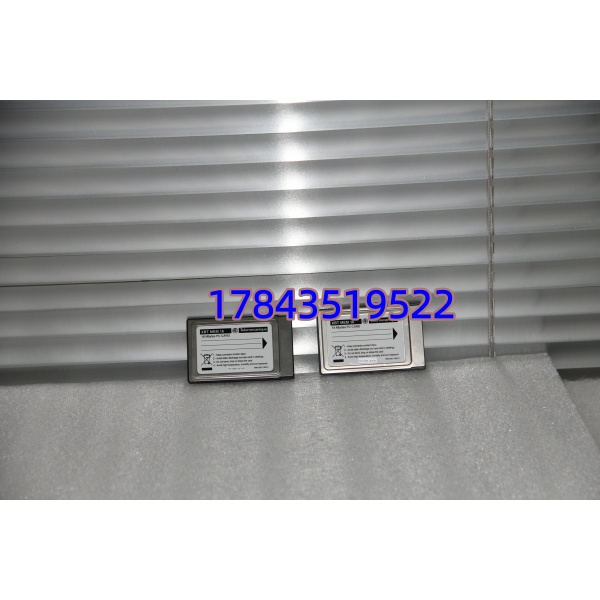

· 型号：XBTMEM16
· 品牌：Schneider Electric（Telemecanique）
· 系列：Magelis XBT-GT / GK / GH 附件
规格参数
- 产品名称：XBTMEM16 Memory Expansion Card
- 存储类型：Industrial Flash（非易失性）
- 存储容量：16 MB
- 兼容 HMI 系列：Magelis XBTGT、XBTGK、XBTGH（部分 XBTGTW 也支持，需核对原机插槽）
- 接口形式：插入式 PCMCIA / 专用存储卡槽（HMI 面板侧面或背面）
- 供电方式：由 HMI 背板直接供电，无需外接电源
- 工作温度（卡体）：0℃ ～ +55℃（随 HMI 机箱环境）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH（无冷凝）
- 数据保持：断电后数据保留（Flash 介质）
- 物理尺寸（约）：85.6 × 54 × 5 mm（标准 Type II PCMCIA 外形）
- 重量：约 30～45 g
- 认证：CE、RoHS（依生产批次）
⚠️ 注意：XBTMEM16 不是 PLC 内存卡，不用于 Modicon M340/Momentum。老款 XBTF 系列 HMI 用的 PCMCIA 存储卡虽同名但不同代，买错插不进或 HMI 不识别。
产品介绍
XBTMEM16 是施耐德 Magelis XBT-GT/GK/GH 系列 HMI 专用的 16MB 外部 Flash 存储扩展卡。早期 XBT-GT 屏内置闪存偏小，放不下大型工程+配方+历史报警日志时，就得靠它扩展——插进去 Vijeo Designer 下载工程时可选择将应用/数据存入此卡。
坦白讲这东西结构简单，就是工业级 PCMCIA Flash 卡换了个施耐德外壳和 PN。最大区别是普通 CF/PCMCIA 卡 HMI 固件不一定认，XBTMEM16 是出厂白名单内的，省掉调试时反复试卡的麻烦。该型号已逐步退市，新款 HMIGTO 系列改用 XBTZGM 系列 CF 卡，老线改造备件基本只能找库存或拆机件。
应用场景与行业案例
我在现场碰到最多的情况是：老线 XBTGT5330 跑了十年，最近工艺改版加了几十个报警和历史记录，内置存储爆了下装报错——这时候塞一张 XBTMEM16 把配方和历史数据迁过去就解决，不用换屏。
典型适用场景：
- 包装机械—XBTGT 屏存多组配方（换产频繁），内置空间不足，外扩 存全部配方集
- 食品饮料产线—需本地保存批次报警/数据日志供抽检，内置 Flash 不够，外卡做数据暂存区
- 水处理/化工辅机—老旧 Magelis 面板服役超 10 年，原配存储卡损坏无法购新， 是直接替换
- OEM 设备备机—设备出厂带 存工程备份，方便现场 HMI 更换后快速恢复（插卡即恢复工程）
真实案例：南方某啤酒灌装线，XBTGT6340 原 8MB 卡坏掉，新工程 12MB 下不进。产线停着等货，原厂已 EOL。我从同行调了一张库存 ，插上重下工程，15 分钟恢复运行。老师傅后来专门多囤两张放工具柜——这类老 Magelis 外存卡哪天突然挂掉，你根本来不及等货。
常见问题解答 (FAQ)
不支持。通电状态下插拔可能损坏 Flash 或导致 HMI 报存储错误。正确做法是：HMI 断电 → 插/拔卡 → 上电 → 在系统设置里格式化/识别。别图省事热插，我见过烧掉卡槽的。
不能。这是 HMI 附件，专用于 Magelis XBT-GT/GK/GH。PLC 内存扩展是另一码事（如 BMX 系列 RAM/Flash 卡），混用完全不兼容。
不行。XBTF（2003 年左右老 Magelis）用的是旧 PCMCIA 存储卡（同名但不同代），官方建议升 HMIGTO + XBTZGADT+XBTZGM128。买前务必核对你 HMI 具体型号前缀是 XBTGT/GK/GH 才行。
Q4：停产了有没有替代方案？
新机型 HMIGTO 系列用 XBTZGM128 CF 卡 + XBTZGADT 适配器。若老 XBTGT 必须用，只能寻全新库存或测试良好的拆机件。有部分工程师试过第三方工业 PCMCIA Flash 卡，但存在固件不认的风险，不建议关键产线赌这个。
