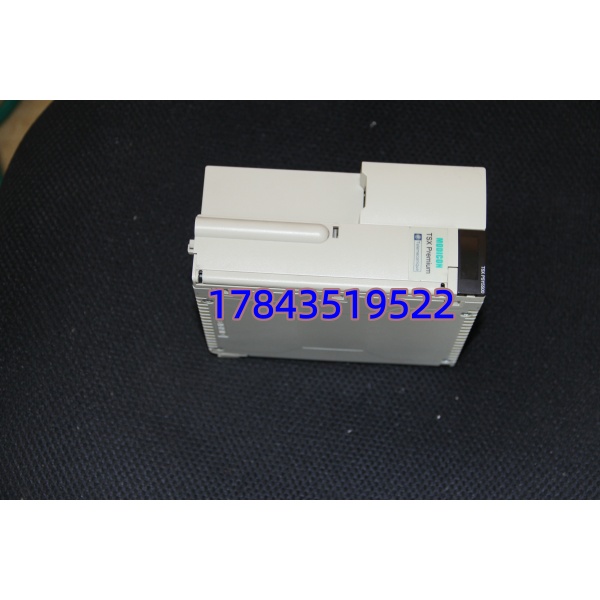

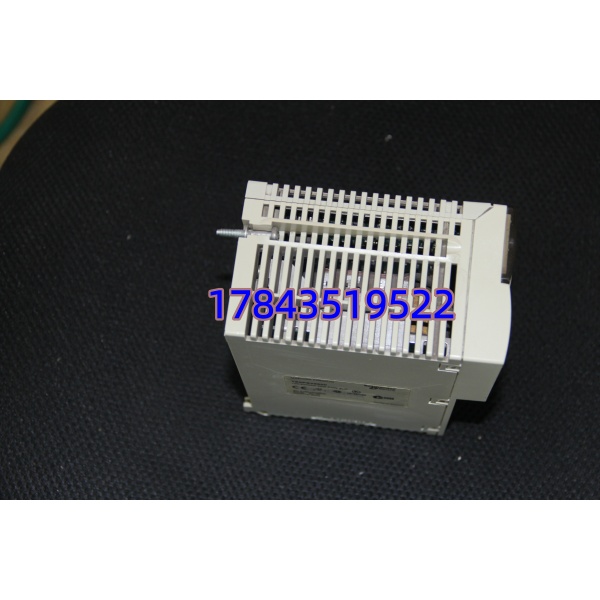

· 型号：TSXPSY5500
· 品牌：Schneider Electric（Modicon Premium / Telemecanique）
· 系列：Modicon Premium TSX Series — Rack Power Supply Module (24 VDC Input, 3.5 A)
规格参数
- 产品类别： Premium TSX 机架电源模块 — 24 VDC 输入
- Schneider 型号： TSXPSY5500（亦标 TSX PSY 5500）
- 适用机架： TSX Rack（标准 4/6/8/16 槽 Premium 机架如 TSXRKY…）、Compact 机架部分兼容（需核对机架手册）
- 输入电压范围： 20–30 VDC（标称 24 VDC，允许反极性保护至 -30 VDC 瞬态）
- 输入电流（满载）： 典型 2.8 A @24 VDC 输入（依背板负载）
- 主输出电压： 5 VDC ±1%（背板逻辑电源）
- 额定输出电流（5 V）： 3.5 A（足带满配 CPU + 通信 + 中等 I/O 量；需按模块功耗累加校验）
- 传感器电源输出： 通过机架提供 24 VDC 参考（由外部输入直通，非模块内生 — 严格来说 TSXPSY5500 不隔离升压，传感器电源 = 外部 24 VDC 输入侧）
- 保持时间（掉电维持）： ≥10 ms @额定负载（输入断电后 5 V 保持，依 Schneider Premium 硬件手册）
- 保护功能： 输入反极性保护、输出过流/短路打嗝保护、过温关断自动恢复
- 状态指示 LED： PWR IN（绿=24 V 输入正常）、5 V OUT（绿=背板 5 V OK）、FAULT（红=模块故障/输入欠压）
- 报警干触点： 模块顶部或机架汇总报警接点可引出”Power Fail”（依机架接线）
- 所需槽位： Premium 机架左侧专用电源槽（槽 0），不占 I/O 槽
- 工作温度： 0℃ ~ +60℃（IEC 60721-3-3Class 3K3），存储 -40~+85℃
- 功耗/散热： 典型 35 W（满载），自然对流散热（机架风扇辅助更佳）
- 认证： CE、UL 508、CSA、FM Cl I Div 2、GL（Marine 可选）
- 生命周期备注： Premium 系列进入 Schneider Limited Lifecycle / Legacy — 新项目推 Modicon M340/M580，TSXPSY5500 新件视区域库存，市面靠 NOS & 测后拆机流转
- 组态要求： 无固件 — 通过 Unity Pro / Control Expert 系统位可监看 Power OK
参数综合自 Schneider Electric TSXPSY5500 Datasheet(33003561xx)，具体前端 24 VDC 容量计算及报警干触点接法请以现场机柜原厂图纸及 Schneider Premium 手册为准。TSXPSY5500 与 TSXPSY3510（115/230 VAC 输入）输入电压等级不同，不可互换。
产品介绍
现场实测碰到过——食品厂 Premium 柜单电源（）前端 24 VDC 开关电源劣化输出纹波大，导致背板 5 V 微跌 CPU 偶发 Watchdog Reset，换成新 + 前端 N+1 冗余 24 VDC 工业 PSU 后消失。（有一点要注意： 不带内部变送器配电，传感器 24 VDC 是外部输入直通——如果贵司柜内原来靠老 TSX PSY 3510（AC 输入）的隔离 24 V 传感器输出，换 5500 时要确认外部已配 24 VDC 配电排，否则现场 2-wire 变送器没电。）
坦白讲 Premium 已进 Legacy 阶段但国内存量巨大（水厂/建材/包装线多见）。 属 A 类关键电源备件：单电源故障 = 整架 CPU+I/O 全宕。建议按”在线机架数 N × N+1 冷备 1 件（或全厂共享池备 ≥1 件）”囤 NOS——别贪便宜用无溯源拆机电源放关键位，电源暗病最难现场快判。若机架允许可配双电源槽版机架装两块 做 1+1 冗余（部分 Premium 扩展机架支持）。
应用场景与行业案例
我在现场遇到过老水厂改造——Premium 柜只装单 ，雷雨季前端防雷器动作后输入欠压致 CPU 重启丢失时序，加 N+1 冗余电源槽 + 第二块 PSY5500 后再没出事。电源挂 = 整柜失控制，对连续工艺是硬停机。
典型场景：
- 市政污水/自来水厂（Premium 作为主控） — 单电源配置停机 = 全厂失控 → 建议双 PSY5500 冗余或至少冷备 1 件/柜
- 建材/包装线分段控制柜（满配 I/O 中等规模） — PSY5500 3.5 A 够带 → 全厂同型机架设共享池备 1–2 件
- 老装置分期扩容预留空机架 — 随柜标配 （即使暂不装 CPU）保背板可通电自检
- 海上/高湿环境 — 原装新件 conformal coat 版优先（部分批次带涂层，核对后缀 C 版）
真实案例：
南方某 10 万吨/日污水厂 — 大修后复役试运行时 Premium 机架（TSX57103M + 单电源）突然掉电，查为前端 24 VDC 开关电源电容鼓包致输出跌至 19 V（低于 PSY5500 UVLO），库房无 Premium 备件等调货 6 h（减产降负荷运行）。事后把 + TSX571x CPU + TSX DEI/DSI 列入”A 类关键可换件”，按机架数×1.2 采购冷备并建立序列号台账，年检必做前端 24 VDC PSU 电容目检。现在换电源平均恢复 <10 min。
常见问题解答 (FAQ)
只接受 20–30 VDC（标称 24 VDC），不接受交流。若原柜配 TSXPSY3510/3520（115/230 VAC 输入）不能互替——前端配电类型不同。下单前核对机架上原有电源铭牌”24 VDC”字样再买。
Q：单机架可以只装一块吗？支持冗余吗？
可以只装一块（槽 0），满配 I/O 也能带。部分 Premium 扩展机架有双电源槽支持 1+1 冗余（两片 并机均流），建议关键装置用双电源——任一块故障或维护拔电不中断控制。
Q：有现货吗？交期一般多久？
Premium 系列进 Legacy 阶段，欧仓偶尔有 NOS 滚动库存，全新原装 3–7 WD 发出；亚仓视批次可能 4–10 WD 或需调 NOS。急单先问客服实时库存——建议按 LTB 思维年度备件申购。
Q：前端 24 VDC 配多大容量？怎么算？
先算机架背板总功耗：CPU（≈8–15 W）+ 通信(≤10 W)+ 每块 I/O 模块标称功耗求和，除 0.8（效率余量）得输入电流。典型满配中型 Premium 机架 ≈输入 2–2.5 A @24 VDC，建议前端工业 PSU ≥5 A（N+1 冗余更好）。不确定把柜内模块清单发我们来核算。
