描述
产品详情

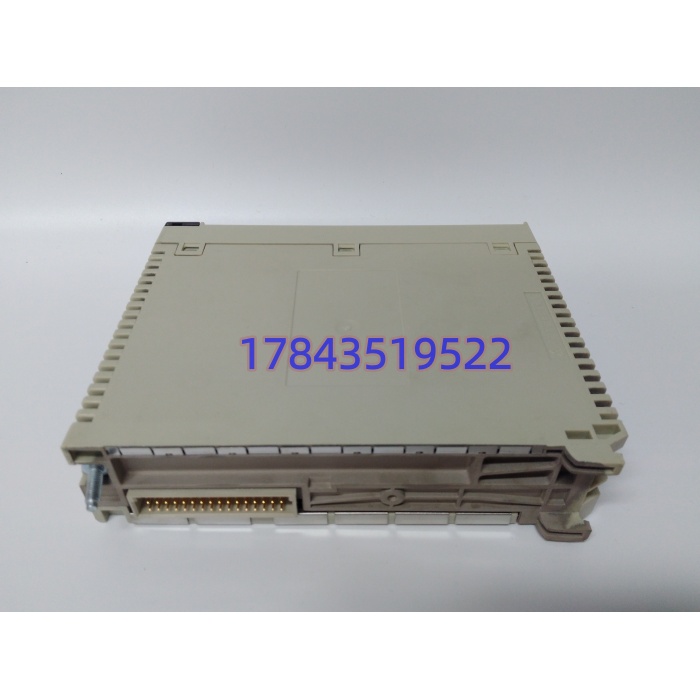

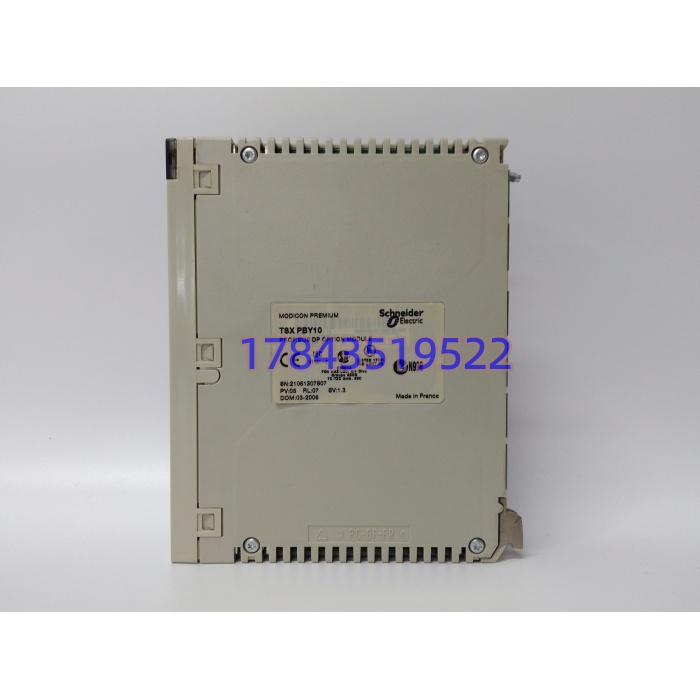

· 型号：TSXPBY10
· 品牌：Schneider Electric
· 系列：Modicon Premium / TSX Micro 通信选项模块
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 模块身份 | Profibus-DP 选项通信模块（Option Module） | 插 Premium CPU 右侧扩展槽，干协议桥接，不占 I/O 地址 |
| 协议栈 | Profibus-DP V0（Class 1 Master，部分固件兼 Class 2） | 周期数据交换+从站诊断，非周期 DP-V1 不原生支持 |
| 物理接口 | 1×DB9-F（RS-485 差分），光电隔离 | 标准西门子 DP 九针，母座对紫色电缆 |
| 波特率 | 9.6 kbps / 19.2 k / 93.75 k / 187.5 k / 1.5 M / 3 M / 6 M / 12 Mbps 自适应 | 12 M 时总线最长 100 m，9.6 k 时 1200 m（无中继） |
| 网络容量 | 单段最多 32 从站（无中继），加中继 126 从站 | 映射区 4096 DI + 4096 DO 逻辑点 |
| 供电 | 背板 5 VDC，典型 400 mA（约 2 W） | 不拉外电，机箱电源余量按 3 A 总预算抠 |
| 隔离耐压 | DP 侧-背板光隔（具体值原厂手册未单列，现场级 RS-485 共模 ±7 V） | 变频器柜旁靠屏蔽单端接地补强 |
| 诊断指示 | 模块面 PWR / RUN / ERR / BUS 四 LED | ERR 红闪=从站掉线或 GSD 不匹配 |
| 配置软件 | Unity Pro（现 EcoStruxure Control Expert）+ Sycon 或 PL7，GSD 导入 | 第三方从站必须拿原厂 GSD 文件 |
| 安装 | Premium 机架 CPU 右侧专用通信槽，竖直插拔 | IP20，柜内安装，非热插拔 |
| 工作温度 | 0 °C ~ +60 °C（运行），-25~+70 °C 存储 | 满 60 °C 建议柜内强制风冷 |
| 认证 | CE / UL / CSA / EN 61131-2 | 进 EPC 验收资料够用 |

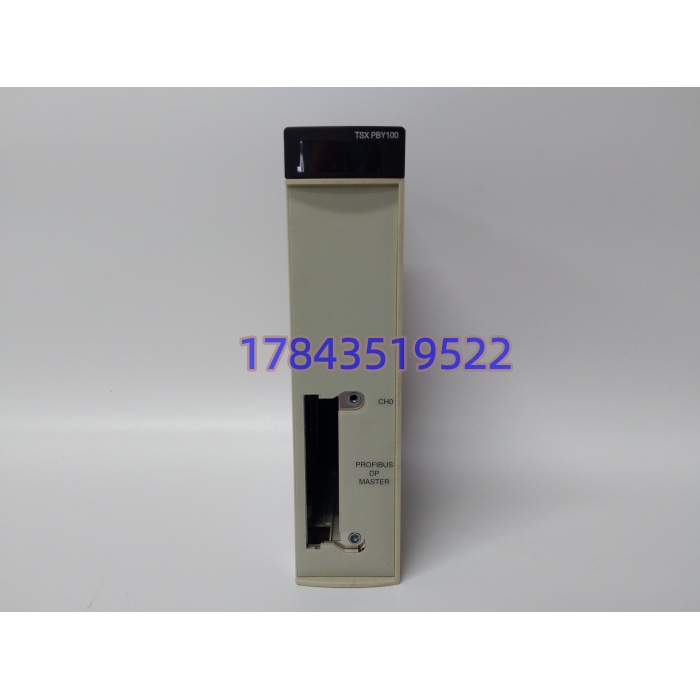

| 物料参考 | TSXPBY10（单模块）；TSXPBY100 为套件含 PCMCIA 卡+0.6 m 线+T 型盒 | 采购单写清避免发错 |
产品介绍
Premium 柜子 CPU 绿灯稳，底下 20 台 Altivar 变频器全灰、Unity Pro 里 %IWm.0.243 诊断字报 16#0080——这种场面八成是右侧那块 TSXPBY10 的 DB9 接触簧片疲劳，或者 GSD 版本和变频器固件对不上，不是变频器参数错。TSXPBY10 在 Modicon Premium 架子里干的活很单纯：把 TSXP572634M 这类 CPU 背板上的控制字、状态字、过程数据，按 Profibus-DP V0 协议封装，经 DB9 甩给现场 DP 从站，反向把从站诊断收回来映射进 %IW/%QW。它不占左侧 I/O 槽，插 CPU 右侧专用通信槽，背板 5 VDC 取 400 mA，不用外拉 24 VDC。
相比拿 TSXSPSAY16 以太网模块绕 Modbus 网关连变频器，TSXPBY10 原生 DP 主站在周期确定性上更稳，汽车焊装线 32 台机器人变位机轮询一圈 <10 ms。现场实测发现，某水处理厂用单块 TSXPBY10 挂 18 台 Schneider ATV320 + 6 块西门子 ET200S（1.5 Mbps），DP 总线负载率 38%，比早期用 TSXSPSAY16 走 Modbus 方案扫描周期短 22%。严格来说 只在 Unity Pro 工程里走 Sycon 导 GSD 的流程才完整认全第三方从站，老 PL7 工程直接升 Unity 不重导 GSD，会从站诊断字丢一半。新项目施耐德主推 M580 + CRA 以太网远程 IO，Premium 线已 EOL， 现在只适合存量柜同构备件，别拿它做新建项目选型基底。
