产品详情

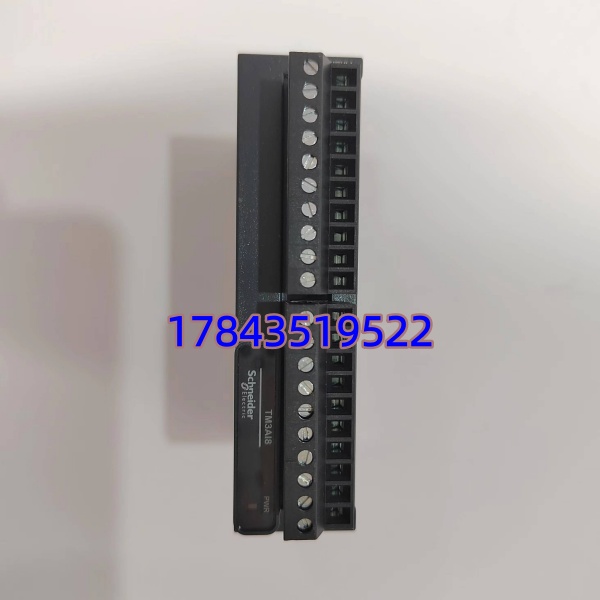

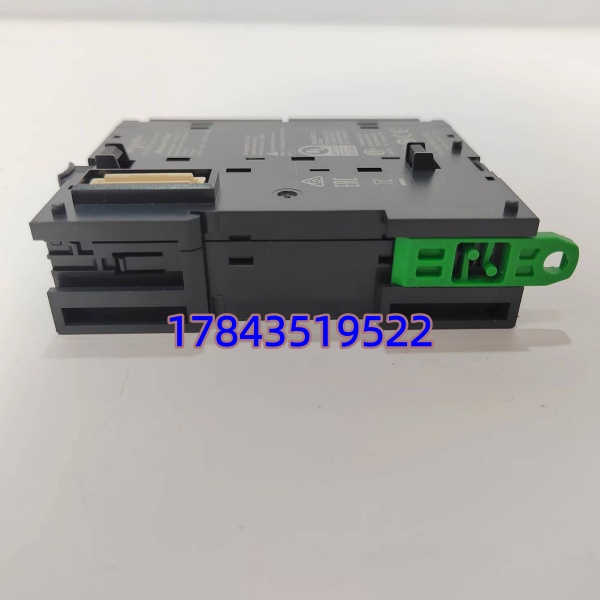

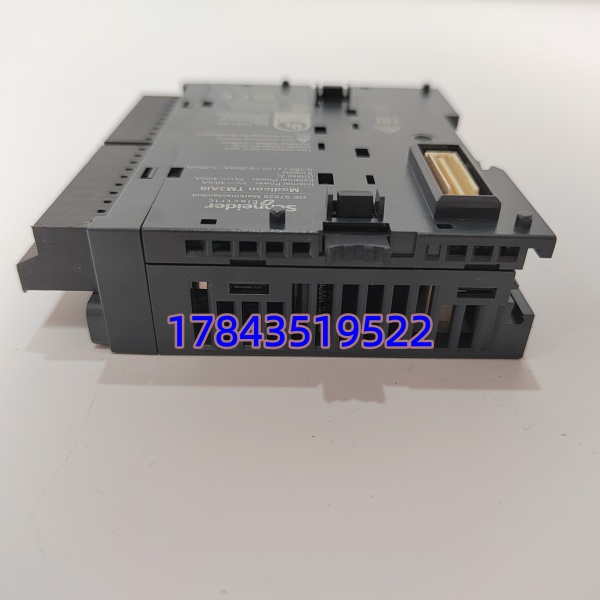

· 型号：TM3AI8
· 品牌：Schneider Electric
· 系列：Modicon TM3 Expansion I/O（适配 M238 / M241 / M251 / M262）
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | TM3AI8 |
| 产品类型 | 模拟量输入模块 — 8 通道，单端（Single-ended） |
| 适用控制器 | Modicon M238 / M241 / M251 / M262（通过 TM3 bus 或直接扩展口连接） |
| 输入通道数 | 8（CH0–CH7），独立软件组态 |
| 输入信号类型 | 电压：0–10 V、±10 V；电流：0–20 mA、4–20 mA（通过软件选择，无硬件跳线） |
| A/D分辨率 | 13 bits + sign（符号位），全量程约 8192 阶 |
| 测量精度 | ±0.5% FS（典型 @ 25℃，电压模式），±0.8% FS（电流模式，典型） |
| 输入阻抗 | 电压模式 ≥ 1 MΩ；电流模式 ≤ 50 Ω（250 Ω 等效，依版本） |
| 转换时间 | < 20 ms（全 8 通道扫描，受 PLC 任务周期影响） |
| 隔离 | 通道之间不隔离；通道 ↔ 内部总线 / 逻辑侧 500 V AC 光耦隔离（典型） |
| 供电方式 | 由 TM3 bus 背板供给 5 VDC（典型消耗 ≈ 80 mA from bus 5V） |
| 外部电源要求 | 24 VDC（为模块逻辑及部分诊断供电，由控制器或 TM3 电源模块提供） |
| 状态指示 | PWR（绿色）、ERR（红色）、各通道 I/O 活动（绿色，部分固件版本） |
| 配置软件 | EcoStruxure Machine Expert / SoMachine（拖入设备树→通道参数设定） |
| 工作温度 | 标准版 0～+55℃；宽温版（TM3AI8G 等）-25～+70℃ |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5% ～ 95% RH（无凝露） |
| 防护等级 | IP20（柜内安装） |
| 安装方式 | 35 mm DIN 导轨（TS-35），与 TM3 系列模块并排总线互联 |
| 尺寸(约) | 90×23.6×70 mm（H×W×D），宽 1.5 TE（模块占位） |
| 认证 | CE / UL / cULus / KC / RCM |
产品介绍
包装线改造时最烦老 AI 卡要拨 DIP 选 0–10V 或 4–20mA，改量程得停机开柜门。TM3AI8 是施耐德 TM3 扩展家族里最常用 8 路模拟量输入卡，EcoStruxure Machine Expert 里直接给每通道下拉选”Voltage 0–10V / ±10V / Current 0–20mA / 4–20mA”，工程里填工程量上下限自动出 REAL 值，现场不用动任何跳线——少一道人为误操作，改量程也只需在线下载 I/O 参数。
现场实测发现它的 13bit+sign 分辨率对温度、液位、压力够用，但如果是微量 pH 或微小差压建议评估是否需要专高精度 AI（TM3AI4 高分辨版或第三方隔离变送后入）。采购注意：TM3 模块分标准版和宽温版（后缀 G），户外柜/高温车间确认要宽温型；模块靠 TM3 bus 背板 5V 取电但系统需配 TM3 电源模块或控制器自身供总线功率足够（累加所有 TM3 模块 5V 电流消耗）。
替换与升级建议
✅ 直接替换
- TM3AI8（同后缀，标准 ↔ 标准 / 宽温 ↔ 宽温）——完全互换，断电拆旧、新模块插 TM3 bus、Machine Expert 在线扫描或手动添加、下发 I/O 参数即运行，约 5–10 min。建议导出 I/O 配置 .zip 备份再换。
⚠️ 软件兼容（需核对/小改动）
- TM3AI4（4通道高精度版）/ TM3AI8G（宽温版）——物理插槽兼容，若原程序只用到前 4 通道可暂用 TM3AI4 临代（需改 I/O 映射删掉 CH4–CH7 引用重新编译）；宽温版 TM3AI8G 可完全代标准版但价稍高，无配置改动。
- TM2AI8（Twido 系列老模块）——不兼容 TM3 bus，Twido2 → M238 需换 Twido 本体或加 TM2–TM3 适配盒，属跨代升级不属直接代用。
❌ 硬件不兼容
- Modicon Quantum / Premium / M340 模拟量模块（如 TSXAEY800 / 140AVI03000）——背板总线完全不同，不能插入 TM3 扩展槽。
- 第三方 PLC 模拟量卡——无 Schneider TM3 bus 协议，不可混用。
买备件时把控制器型号（M241 / M251 / …）和现有 TM3 模块清单拍照——现场实测发现 TM3 bus 供总电流超限时末位模块会 PWR 灯不亮，不是模块坏而是背板电源余量不够。
常见问题解答 (FAQ)
这模块能直接插在 M241 上吗，要额外总线电缆吗？
TM3 模块靠侧面总线连接器直接拼装，首模块（或经 TM3 bus 扩展线缆）连控制器扩展口即可，模块间无需额外电缆——只要总 TM3 5V 背板电流不超标（累算各 TM3 模块消耗，M241 典型支持 ≤ 0.5 A 背板电流）。
支持 4–20mA 和 0–10V 混用吗？
支持，但同一模块内所有启用的通道共用参考地，每通道在软件里独立选电压或电流类型。物理接线注意：电流回路必须构成闭环（有源变送器供 24VDC 外电源或配 Schneider 配电型隔离栅）。
现在交期和质保怎样？
TM3AI8 施耐德仍在产主流供货，国内代理常有现货（交期通常现货～2 周），全新原装 18 个月质保（依地区），下单确认是标准版还是宽温版（G 后缀）。
换模块后需要重新下载 PLC 程序吗？
I/O 配置通常随项目保存，新模块插上做”Online → Update Device Description / Rescan I/O”后下发即可，一般不需重编译应用逻辑——建议换前做完整应用备份(.zip)。
测量值飘或偏大是什么原因？
先查信号地是否单点接柜内 PE（推荐屏蔽层柜侧一点接地 <1Ω），再量现场变送器输出是否稳定；若多路共模干扰大可考虑加信号隔离栅或改用每路隔离型 AI（或分开模块分组）。 通道间不隔离，共地不良易引入读数偏差。
带断线检测吗，4–20mA 掉线怎么发现？
4–20mA 模式下低于 ~2.4 mA（典型）可组态上报 “Wire Break / Sensor Failure” 状态位，程序中监控该位做报警提示——要在 Machine Expert I/O 参数里勾选启用 Wire Break Detection。
