描述
产品详情

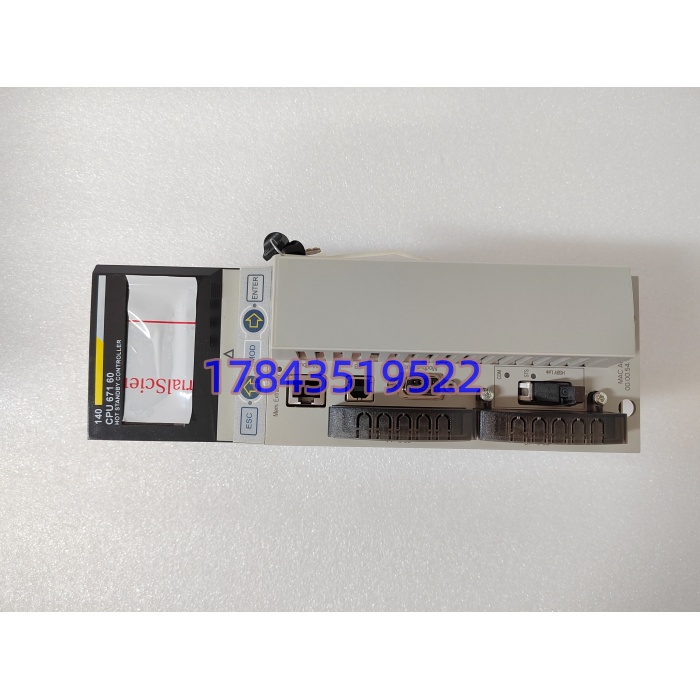

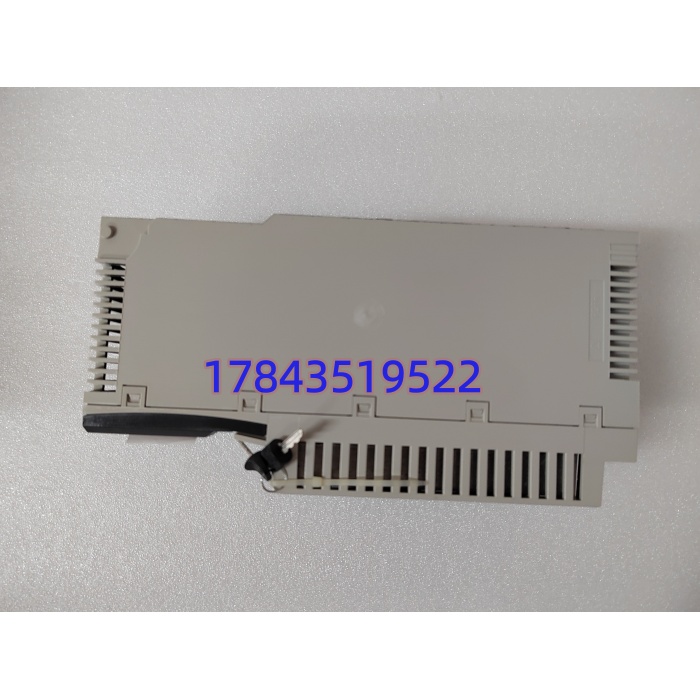

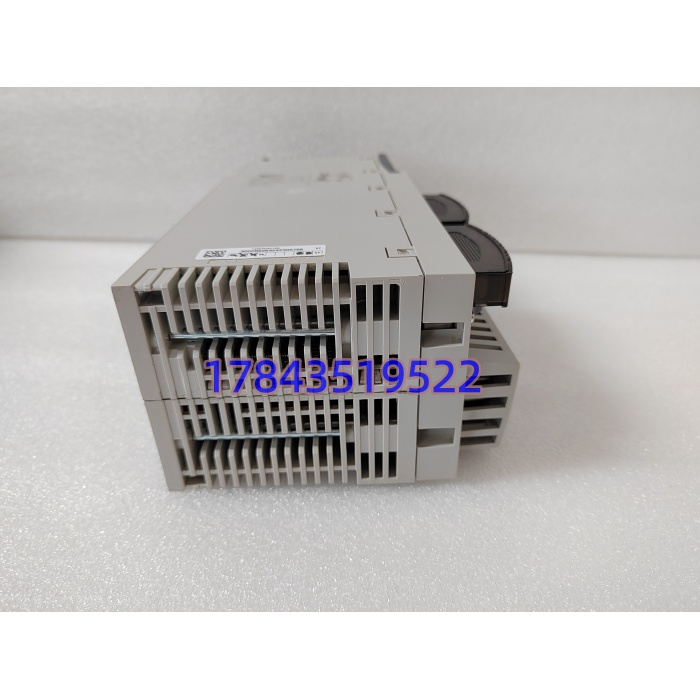

· 型号：140CPU67160
· 品牌：Schneider Electric
· 系列：Modicon Quantum（Unity Hot Standby CPU）
规格参数
| 参数项 | 规格值 |
|---|---|
| 处理器 | 32 位 RISC，266 MHz（PowerPC 架构） |
| 用户内存 | 1024 KB 内部 RAM（384KB 逻辑区+数据区），PCMCIA 扩 7168 KB 程序 + 8MB 文件存储 |
| 执行速度 | 布尔 0.0525 µs/条，字 0.045 µs，浮点 0.4-0.5 µs |
| 通信口 | 2×10/100M RJ45 以太网（独立 MAC，Modbus TCP/EGD/Unity 协议）；1×Sub-D9 Modbus Plus；1×RJ45 Modbus RS232/485；1×USB（调试）；MT-RJ 光纤同步口（经 140CHS11000） |
| 热备 | Unity Hot Standby，主备实时镜像，切换 <30ms（严格来说切换时间受程序量与同步链路长度影响，现场实测 20-80ms 都见过） |
| I/O 容量 | 本地 2 机架；远程 31 站（S908/以太网）；分布 63 MB+ 站；离散 31744 入/31744 出，模拟 1984 入/1984 出 |
| 供电 | 背板 5V DC，典型 2.5A（约 12.5W），双槽宽度 |
| 备电 | 板载 3V 锂电池（TSXBAT200/300 类），RAM 保持 ≥6 周，电压 <2.8V 必须换 |
| 编程 | Unity Pro / Unity Pro XL（OS Loader v2.1~v3.x，主备固件必须同版） |
| 认证 | CE / UL / CSA / GOST / 危险场所，IEC 61131-3 语言 |
| 机械 | 双槽 110×190×325mm 级，约 1.45kg，Quantum 机箱指定 CPU 槽 |
| 环境 | 0~+60℃（商用），-40~+70℃ 见部分渠道标宽温但以原厂铭牌为准；5-95%RH 非凝 |
| 替代参照 | 原厂推荐 BMEH584040（M580 ePAC），非插拔替 |
| 停产状态 | Quantum 平台 EOL，官方 EOS 2026-12-31，归 Legacy 受限支持 |
产品介绍
（F 历史生命周期验证切入）Quantum 这条线从 1990 年代末铺到 2020 初，140CPU67160 是 2000 年代末上的 Unity 热备旗舰，和 140CPU65160（非以太网版）拉开代差就在那俩 RJ45 上。现场实测发现，同是”67160″丝印，B 版修过 MB+ 协商 bug、C 版动过 OS Loader 签名，Unity Pro 版本和 CPU OS Loader 不对齐会直接拒下装——不是硬件坏，是固件握手失败。某个电厂项目里碰过主备一版 v2.31 一版 v3.12，切换时备机起来报”配置哈希不一致”锁在 STOP，差点逼着停机清对。
从 TCO 看，这 CPU 单件渠道 surplus 价 1.8-3.5 万（67160S 安全型更贵），但它锁的是”装置不停机”的承诺：水处理厂、LNG 公用工程、轨交环控这些场景，单 CPU 死等于该段自动退手动。原厂 EOS 在 2026 年底，往后只能走二手/翻修/测试件。对还剩 5 年以上寿命的 Quantum 资产，last-time-buy 在 2026-12-31 前把热备对+同步电缆+同版固件一起囤，比事后从东南亚拆机市场竞拍便宜且可控。严格来说，它只在 Unity Pro XL 下完整支持 SIL3 安全工程（67160S），纯 67160 是非安全热备，别拿 67160 硬顶 SIL3 回路。
应用场景与库存策略
痛点切入：Quantum 热备 CPU 主卡红灯固态，备卡若没起来（最常见是 CRP 同步电缆接头松、或主备固件不一致被安全逻辑锁），整个控制段回路变”手动”——水泵不停但没法调频，锅炉给粉退手动盯表。这种”半瘫”按水务/热力口径算服务降级，必须 4 小时内恢复。原厂直订 2026-12-31 关门，渠道 new surplus 3-10 天，拆机件 1-5 天但电池可能已 <2.8V。
- 大型污水厂/供水泵站群控：67160 热备对跑泵组轮换，非它不可（Quantum 背板+Unity HSBY 锁定）→ A 类，每控制站旁 1 对同版冷备（主+备）+ 厂级库 1 对，buffer 2 对/关键站。
- LNG 接收站公用工程/BOP：和 Tricon SIS 并存，67160 管辅机 → last-time-buy 按在线对数 50% 囤（热备架构本就 1:1，备件按”对”买别买单件），带电老化轮替。
- 轨交环控/地铁站能源中心：和 M340 并存过渡 → 供应商代管周转件。
- 电厂 LCU/辅控：振动小但备电电池衰 → MTBF 按原厂打八折重算，每 24 个月强制换板载锂电芯。
- 老化工装置 Quantum 主线：绑 OFS 和 Historian → 只买 new surplus，拆机件 EEPROM/Flash 可能带前主人项目 ID 清不净。
真实案例：2023 年华北某水务集团，夜班 67160 主卡 RUN 闪橙，备卡没切（事后查 CRP 990NAD23000 光纤接头积灰 attenuation 超 6dB，备机判同步链路无效不接棒）。装置退手动 2h50m，城区加压站靠人工电话调度阀门，没停水但被住建通报一次。从西安渠道调 new surplus 67160（同 OS Loader v3.12）5 天到，换上清 EEPROM 重下装恢复，同步电缆一并换了。事后把全集团 11 对 Quantum 热备从 B 类提 A 类，定”每站 1 对同版冷备 + 季度读 HSBY LED 和电池电压”——严格来说，那次如果平时把 CRP 电缆 OTDR 衰减值接进点检卡，备机升 v3.12 时就会拦住链路余量不足，不用等主卡死透。
