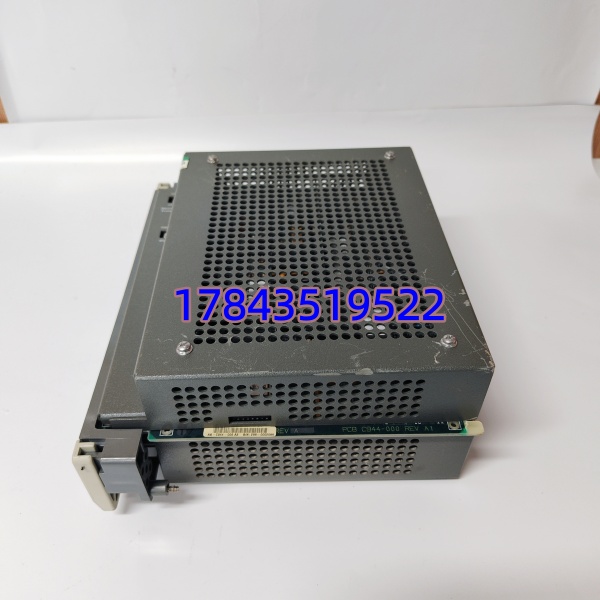

产品详情
· 型号：PC-E984-685
· 品牌：Schneider Electric（原 Modicon / AEG）
· 系列：Modicon 984 系列 — 984-600 高性能 CPU（P 型，带 Modbus Plus）
规格参数
- 产品类型：Modicon 984 系列槽位式 PLC CPU 处理器模块
- 适用机架：Modicon 800 系列机架（如 AS-W808-xxx / AS-W956-xxx 等），背板 5V DC 供电
- CPU 架构：16 位微处理器（984 指令集兼容），需核对具体 Rev 标记
- 用户程序内存：16K words（梯形图/功能块）
- 数据内存（寄存器）：10K words（%R 保持寄存器）
- 逻辑扫描速度：约 1 ms / 1K 布尔指令（典型值，依程序复杂度浮动）
- 最大本地 I/O：最多 5 个本地 800 系列 I/O 机架
- 最大远程 I/O：通过 S908 或 Sy/Max 远程 I/O 扩展，典型支持 31 个远程站（依具体配置）
- 最大离散 I/O 点数：8192 入 / 8192 出（理论值，依机架和远程拓扑）
- 通讯端口：2× Modbus 串行口（RS-232/485，Modbus RTU/ASCII，CH1/CH2）；1× Modbus Plus（MB+，同轴 75Ω，高速令牌环）
- 程序保持：CMOS RAM + 外置 3.6V 锂电池（典型 BR-2/3A 或等同，需定期更换）

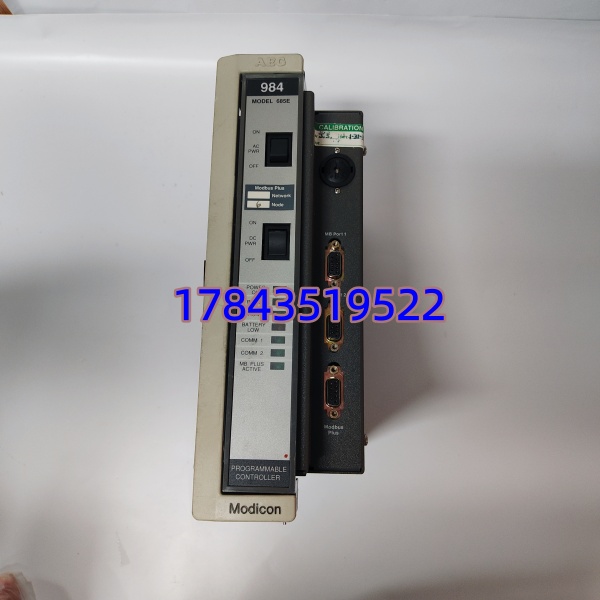

- 状态指示：前面板 RUN / BAT / ERR / MODBUS / MB+ LED
- 编程软件：ModSoft、ProWORX NxT、ProWORX 32（Concept 不直接支持 984 原生，需注意）
- 工作温度：0～+55℃
- 存储温度：-40～+85℃
- 相对湿度：5%～95% RH（非凝露）
- 认证：CE、UL、CSA（依批次，以实物铭牌为准）
- 尺寸/重量：约 280×110×40 mm / ≈ 1.0～1.3 kg
产品介绍
PC-E984-685 是 Modicon 984 家族里带 Modbus Plus 的高端 CPU，插在 800 系列机架最左槽当系统”大脑”。它跑 984 汇编/梯形图指令集，16K 用户内存够装当年大型水厂或电厂辅机的顺控+模拟量处理，内置 MB+ 口让它跟同网其他 984 PLC、上位机直接做 Peer-to-Peer 数据交换，不用绕 SCADA。这东西 90 年代末到 2000 年代初大量装机，现在原厂 EOL，主要靠二手件维保。
有一点要注意：984 系列是电池后备 RAM 存程序，不是 Flash。锂电池没电超过一段时间（通常几周到数月，视温度）程序就丢。我现场遇到过换新 CPU 后发现老电池已耗尽——空跑报”No Program”。换件前一定先问业主要 ProWORX 备份（.pwx 或 .txt 导出），或把旧板程序上载出来再操作，别裸换。
应用场景与行业案例
痛点切入
凌晨两点水厂滤池程控突然报”CPU Fault — No Program Loaded”，查下来是 CPU 板 CMOS 校验错，BAT 灯早灭没人注意。这种老 984 系统一挂，滤池步进、反洗时序全停，出水超指标要关阀。产线等不起原厂（早停产），唯一解就是找一块测试 OK 的同型号 PC-E984-685 插上、灌回备份程序、换电池，半小时内恢复。
典型场景
- 市政污水/自来水 — 滤池群控、泵站调度，原系统 984 架构带 MB+ 环网，改 Quantum/M340 要重做 I/O 布线，短期只换 CPU 最现实
- 火电厂辅机 — 输煤、化水、除灰程控，984-685 跑顺控联锁，需兼容原 S908 远程 I/O 机架
- 冶金原料场 — 堆取料机走行/俯仰控制，现场保留 Modbus Plus 网络，直接沿用原 CPU 省去通讯改造
- 老式包装/造纸线 — 多 CPU MB+ 互锁，984-685 作主站协调从站 984-265/381 等
真实案例
南方某污水处理厂，三期滤池用三台 PC-E984-685 做主从 MB+ 联网。台风天停电 48h 恢复后 #2 滤池 CPU 报”No Program”——电池耗尽 RAM 清零。幸亏三年前做过程序归档（ProWORX 32 .pwx），渠道商连夜调一块二手测试件，新电池装好，上载备份程序，RUN 灯亮，滤池恢复自动反洗。教训：每套 984 系统每年至少做一次程序上载备份，电池 18～24 个月必换，换 CPU 前先确认你有 .pwx 文件。
