描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | Schneider Electric / AEG Modicon |
| 处理器架构 | 16位 CPU |
| 逻辑求解速度 | 2.0 ms/Kword (每千字2.0毫秒) |
| 内存容量 | 16K 用户内存 / 10K 数据内存 |
| I/O 扩展能力 | 每子站最大 512进/512出，系统最大 16384进/16384出 |
| 离散I/O总数 | 2048 (输入和输出的任意组合) |
| 通信接口 | 2个 MODBUS 端口，1个 MODBUS PLUS 端口 |
| 安装方式 | 插槽安装 (模块化设计) |
| 工作电压 | 115/230VAC, 24VDC |
| 运行环境 | 工作温度 0°C 至 60°C |
产品深度介绍

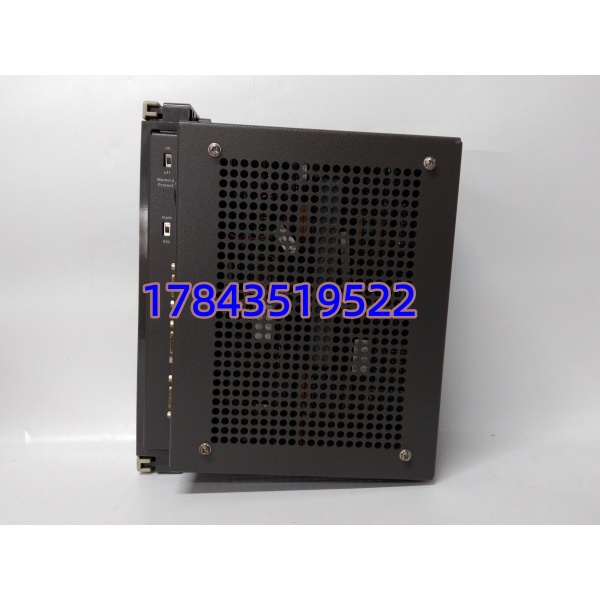

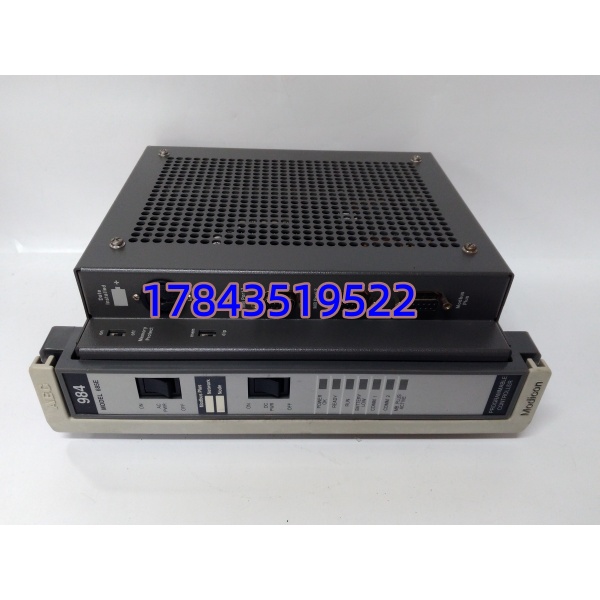

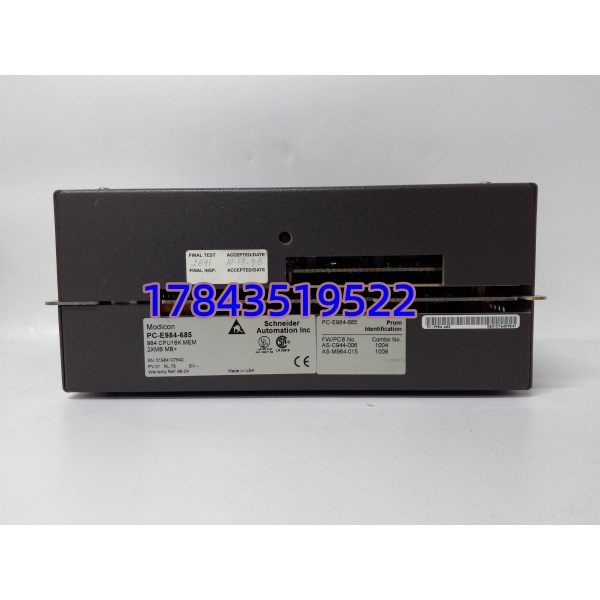

SCHNEIDER PC-E984-685 是施耐德电气（原AEG Modicon）推出的 Modicon 984 系列中的高性能 CPU 模块，专为严苛的工业和制造环境中的实时控制而设计。作为整个控制系统的“大脑”，它通过输入模块监视现场设备状态，执行用户定义的梯形逻辑程序，并通过输出模块精准控制现场设备的活动。
该模块具备卓越的兼容性和灵活的扩展性。其 16K 的用户逻辑内存和 10K 的数据内存足以应对中等规模的复杂控制任务。在通信方面，它集成了 2 个 MODBUS 端口和 1 个 MODBUS PLUS 端口，支持多控制器及第三方设备的高速数据交换。此外，984 系列共享统一的指令集和架构，这意味着在 PC-E984-685 上创建的控制逻辑，只要内存允许，可以无缝迁移到同系列的其他控制器上，极大简化了系统升级与维护的难度。
应用场景与行业案例
Modicon 984 系列是工业自动化历史上的经典之作，PC-E984-685 曾广泛服务于全球的重工业基础设施。
典型应用场景:
- 钢铁与冶金 – 轧线控制: 在恶劣的高温、高粉尘环境中，处理海量的离散 I/O 信号，实现轧机的顺序控制和逻辑联锁。
- 化工与过程控制 – 批处理系统: 利用其强大的数据处理能力和 Modbus Plus 网络，协调多个反应釜和泵组，保障复杂工艺流程的安全。
- 离散制造 – 汽车装配线: 作为主控单元，管理传送带、机械臂和传感器，实现生产节拍的精准控制。
案例：老旧系统升级中的“无缝平移”
某大型化工厂的核心控制系统仍在使用早期的 Modicon 984 架构，由于原 CPU 模块老化频繁死机，急需更换。但重写数万行梯形图代码不仅耗时数月，还会带来极大的停机风险。
工程师选用了 SCHNEIDER PC-E984-685 进行替换。得益于 984 系列统一的指令集和固件架构，原有的控制逻辑被直接下载到了新的 685 模块中，无需进行任何代码修改。上电后，系统不仅完美恢复了原有的控制功能，其 16K 的充裕内存还为后续增加几个小型控制回路预留了空间，以极低的成本完成了一次成功的系统延寿
