描述
产品详情

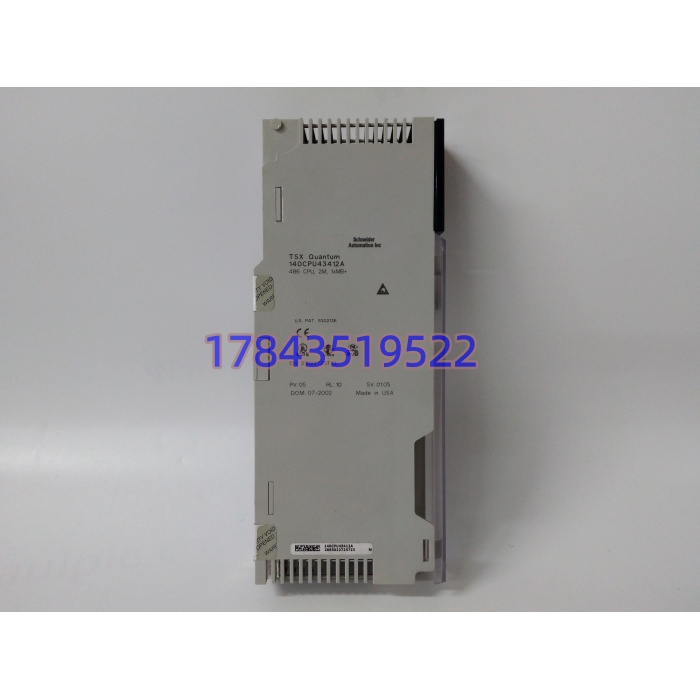

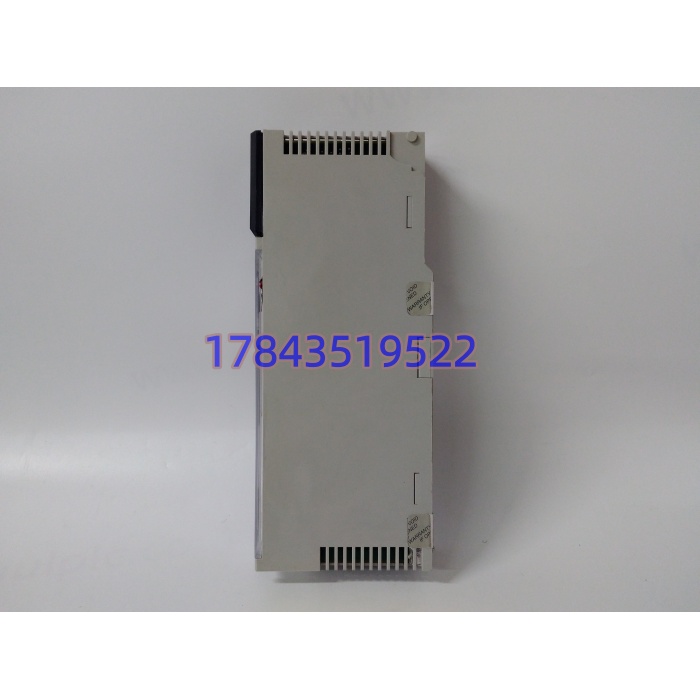

· 型号：140CPU43412A
· 品牌：Schneider Electric（Modicon）
· 系列：Modicon Quantum
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | 140CPU43412A，Quantum 434 中端处理器（A 尾 Flash 改型） |
| 同系对照 | 140CPU43412（老版无 A，已 obsolete）、140CPU43412U（出厂 Unity 固件）、140CPU53414A（高端 4 MB 档） |
| 处理器 | Intel 80486 @ 66 MHz，带数学协处理器（非 DX4 100 MHz、非 32 位 RISC） |
| 内存 | 内部 RAM 896 KB（用户+执行），无板载 16 MB；以太网/大程序靠 140NOE+PCMICC 扩展 |
| 执行速度 | LL984 0.1–0.5 ms / 千指令（布尔典型 0.12 μs/条以渠道标法） |
| 编程环境 | 原生 Concept / ProWORX 32；PV≥04 可通过 OS-Loader 升 Unity Pro/Control Expert（43412A 必须 PV04+ 才稳） |
| 通信口 | 前面板 1×Modbus Plus（9 针 D-Sub，1 Mbps 令牌）、2×Modbus RS232（9 针 D-Sub，≤19.2 kbps 编程/ASCII） |
| 以太网 | 无板载 RJ45，需插 140NOE771x0 / 140NWM10000 等通信模块 |
| I/O 能力 | 本地 64 I/64 O 字（2 本地架）、远程 RIO 31 站×64 I/64 O、分布式 MB+ 63 站×500 I/500 O |
| 冗余 | 支持 1:1 Hot Standby，但必须双机同尾（43412A 配 43412A，不能 A 配非 A），同步用 140CRP/140CHS 缆 |
| 实时时钟 | 内置，±8 s/天（0–60 ℃），后备锂 1.2 Ah / 10 年（型号 990XCP98000） |
| 钥匙开关 | 前面板 Run/Stop/Mem Protect 三档钥匙 |
| 背板供电 | Quantum 背板 5 VDC，1250 mA（≈6.25 W），无独立 24 V 端子 |
| 诊断 LED | Run/Stop、Ready、Modbus Plus、I/O Fault、Battery Low |
| 机械 | 标准 Quantum 单槽，约 31×16.5×4.4 cm，0.85 kg，IP20 柜内 |
| 工作温度 | 0–60 ℃，5–95 % RH 无凝露 |
| 认证 | CE / UL 508 / cULus / FM Cl.I Div.2 / CSA C22.2-142 |
| 生命周期 | 施耐德原厂 43412 已 obsolete，43412A 作替代件提供但 Quantum 整体归 Legacy，新项目推 M580；渠道流通以 New Surplus + 拆机为主 |
产品介绍
从维护者视角切：Quantum 柜里 43412A 这种中端 CPU，灯绿没人理，等 RUN 闪、MB+ 灯灭、Unity 连不上，才知道要么是锂电瓶死了 RTC 回 2000 年（事件排序全乱），要么是 Flash Executive 在 PV02 老版本上升 Unity 中途断电变砖。在某个沿海电厂循泵程控里碰过：43412A（PV02）热备主备切了 11 年没问题，一次停送电后备机起不来，查是锂电 9 年衰减到 2.9 V，NVS 里 Concept 符号表丢了，Unity 读出来变量名全变 %MW 地址，热工重绑 3 天。
它严格来说只在同尾同 PV 大版本内向后兼容：43412A 的 Flash Executive 和 43412 老版不互刷，热备对必须双 A 或双非 A；43412A 想跑 Unity 必须 PV≥04（施耐德 FAQ FA188988 明文），PV02/03 强刷 Unity 会跑模式异常。 供应链上 43412 原厂 obsolete、43412A 按”替代件”渠道供货，2026 年价 6500~18000 元浮动（拆机 6500~9000、New Surplus 11000~18000），成色差在锂电状态和 Flash 擦写次数。存量 Quantum 站留 1 块原厂近 5 年批次做 A 类冷备（连带 990XCP98000 电池同备，别等备 CPU 不备电池），比停一次循泵程控重绑符号表划算 20 倍——CPU 不参与 SIL 但热备分裂的小时机会成本五位数起。
应用场景与库存策略
43412A 挂掉的表现分硬软两种：硬故障 RUN 灭、MB+ 灯灭、Unity 报”Processor Missing”；软故障是锂电没电 RTC 漂移、Flash 老 PV 跑 Unity 偶发 Task Watchdog 250 ms 触发、RS232 口被屏占满后编程电缆连不上。
- 火电循泵/化水/输煤程控（Quantum 43412A 单机或热备对）：每对热备备 1 块冷备（单机站按 1:3 备），原厂 New Surplus 或授权翻新，库龄 ≤5 年，每半年上电读 PV 版本+RTC 电池电压，备件袋绑定 990XCP98000 新电池。
- 石化罐区 Quantum 老站（MB+ 挂 63 个 S908 远程罐旁 I/O）：43412A 非它不可（534 太贵、671 安全 CPU 用不上），A 类备件，安全库存 1 块/每 3 在线机架。
- 水泥线原料磨 DCS 前端：建议供应商 VMI 代管，再订货点 = 在线 CPU 数×0.3 向上取整。
- 可容忍 4h 停机的市政污水：自身零库存但合同锁 48h 发货违约条款，区域兄弟厂互备。
- 院校 Quantum 教学台：别囤整块，留 1 块样片讲 MB+ 令牌和 Flash Executive 升级即可。
真实案例：2023 年华南某 2×300 MW 机组循泵程控，Quantum 热备对主 140CPU43412A（2009 年 PV02）锂电衰减，台风停电 36 小时后上电 RTC 回 2001-01-01，Unity 事件记录全错位，SOE 追忆被网调驳回。库存系统”140CPU43412A”有 1 块，到货是 140CPU43412（无 A 尾老版），插热备对报”Exec Mismatch”不同步。从上海保税仓调原厂 2018 批次 43412A PV04 全新未封，专车 6 小时，停机 5 小时（含锂电换装+Unity 重读符号表），按循泵停供折机会成本约 13 万。之后 ERP 主编码锁”140CPU43412A”且属性强制填 PV 版本≥04 和锂电到期年，43412 无 A 单列禁入热备对，备件袋外贴”含 990XCP98000″。
