描述
产品详情
· 型号：XBTGK2330
· 品牌：Schneider Electric（施neider Electric）
· 系列：Magelis XBT GK
规格参数
- 显示屏：5.7英寸 彩色TFT LCD，65536色（65K）
- 分辨率：320 × 240 像素（QVGA）
- 触摸屏：模拟电阻式，触控感应区1024×1024
- CPU：RISC处理器 133MHz（需核对/以原厂手册为准）
- 应用内存：Flash EPROM 16MB，数据SRAM 512KB（带锂电池备份）
- 物理按键：14个带LED动态软键 + 10个带LED静态功能键 + 8个SERVICE键 + 12个字母数字键
- 通信接口：1×10/100Base-TX以太网RJ45、COM1 RS232/422/485（DB9）、COM2 RS485（RJ45）、1×USB A 1.1主机口
- 扩展槽：1×CompactFlash卡槽（128MB～1GB，需核对），1×现场总线通信卡槽（DeviceNet / Profibus DP可选）
- 供电：24V DC（允许19.2～28.8V DC），功耗≈26W，浪涌电流≤30A
- 防护等级：前面板IP65 / NEMA 4X（室内），后壳IP20
- 工作环境：0～+50℃运行（存储-20～+60℃），湿度5～90%非冷凝，海拔<2000m
- 安装开孔：209(±0.4)×243(±0.4) mm，面板尺寸220.3×265mm，深60.3mm
- 认证：CE / UL 508 / CSA / C-Tick / FCC Class A，符合IEC 61000-6-2
- 组态软件：Vijeo Designer（早期版本，注意版本匹配）

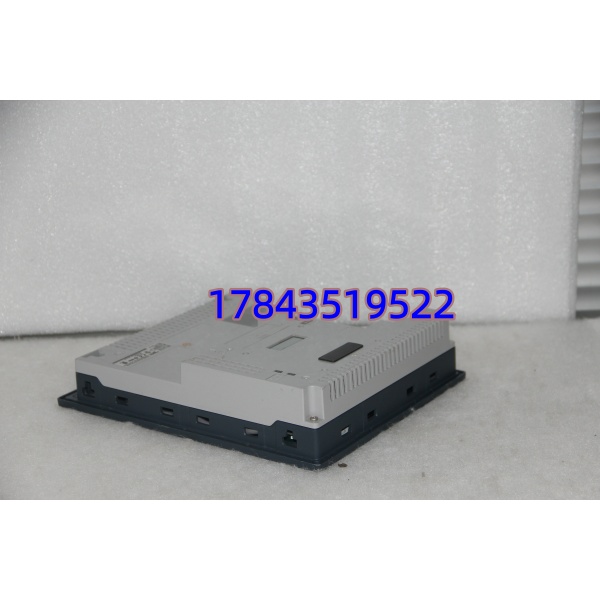

产品介绍

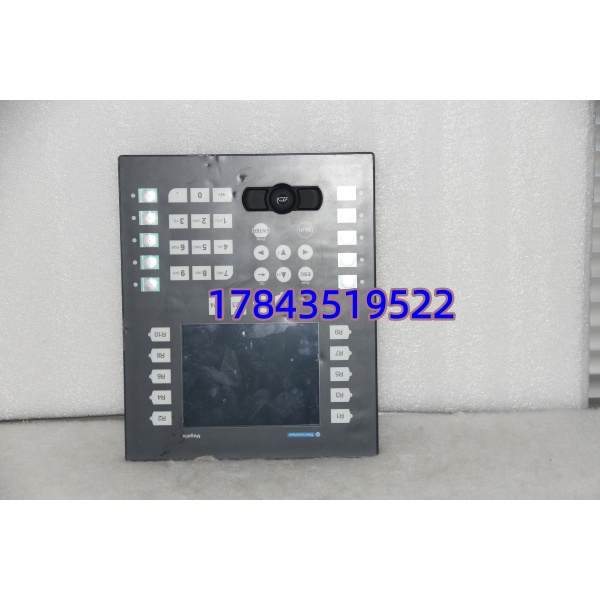

Magelis XBTGK2330是施耐德早期Magelis GK系列里带全物理键盘的5.7寸彩色HMI终端，面向需要”触摸屏+硬按键”双重操作的旧产线——比如包装机、纺机、小型CNC旁的操作台。它跑Vijeo Designer工程，原生支持Modbus RTU/TCP、Uni-TE、还能挂第三方驱动（Siemens S7 MPI/Allen-Bradley/Mitsubishi/Omron），老系统替换时基本不用改PLC侧通讯。
跟纯屏无键的XBTGT2330比，GK版本多了44个物理按键，适合戴手套工况或需频繁切换画面/输入数值的场景。坦白讲这机器2022年9月已官宣EOL（停产），新项目别选它，现在流通的全是库存新机和拆机测试良品，买来纯粹做老旧产线的不停机备件。
应用场景与行业案例
痛点： 我在现场见过老包装线XBTGK2330用了快15年，某天背光灯暗到看不清——它是CCFL背光不可更换，一旦彻底灭屏产线直接停。又或者触控膜老化导致漂移，工人点”急停确认”偏位触发报警锁机。这种老HMI没有热插拔概念，宕机就是整线趴窝，提前囤一块验证过的备件比什么都强。
典型场景：
- 包装机械（灌装/枕式包装）——需物理功能键快速切配方+触屏监视，GK系列键盘不可替代
- 纺织/印染老产线——粉尘大、戴手套操作，物理按键比纯电容/电阻屏更可靠
- 小型CNC/专机操作面板——配合Premium/M340 PLC走Uni-TE或Modbus，开孔尺寸固定没法随意升级
- 水处理/泵站本地监控——带CF卡做历史数据暂存，断网也能查
真实案例：
南方某食品厂枕包机，原配XBTGK2330跑了11年。某周五夜班触控开始大面积漂移，点”启动”变”复位”，产线锁死。集成商翻遍库房没备件，临时下单二手测试机隔天才到，停线损失六位数。后来他们学乖了——每台老线标配一块提前灌入相同Vijeo Designer工程的验证备件锁柜子里。我常说：停产型号的备件价值不在参数表，在它能不能让你凌晨两点不用打电话给老板解释为什么修不好。
常见问题解答 (FAQ)
Q1：XBTGK2330支持热插拔吗？能带电更换？
不支持。HMI背板供电24V DC，带电插拔可能打火花烧通讯口或导致PLC串口锁死。正确做法是先断HMI电源→拆旧→装新→确认接线极性→上电。程序需预先用CF卡或USB从工程机下载，换新屏本身不带你的应用。
Q2：停产了，有没有官方替代型号？
施耐德建议迁移至Magelis STO/GTU系列（如HMIGTO系列），但开孔尺寸、键盘布局完全不同，基本要改盘面和重新组态。若只是同尺寸替换且保留物理按键，无完全等效新品，通常找库存XBTGK2330或第三方翻新版。具体替代路径建议查施耐德EcoStruxure™ Machine Expert / Vijeo Designer迁移指南。
Q3：Vijeo Designer哪个版本能组态？程序会丢吗？
早期用Vijeo Designer V4.x～V5.x较稳妥，太新的V6.2+部分老驱动要确认兼容性。屏内Flash程序不会因掉电丢失，但SRAM数据靠内部锂电池（不可更换），电池耗尽SRAM区（如配方/计数器保持寄存器）会清零——这也是为什么老屏偶尔开机报”数据校验错误”。
Q4：背光坏了能单独换CCFL灯管吗？
官方设计不可用户更换。部分第三方维修商会开壳换灯管或改LED背光套件，但拆过密封后IP65失效，且可能破坏ESD防护。如果是关键产线备件，建议直接整机替换而非维修。
