描述
产品详情

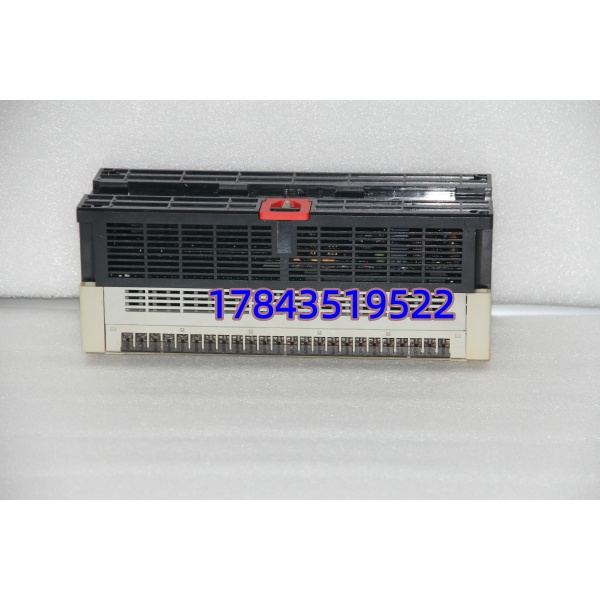

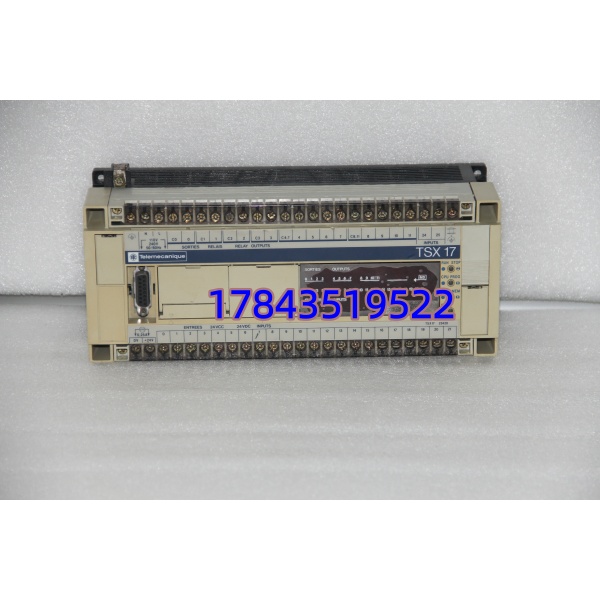

· 型号：TSX1723428
· 品牌：Schneider Electric（Telemecanique / Modicon）
· 系列：TSX Premium / TSX Micro 扩展机架
规格参数
- 产品类型：TSX Premium / TSX Micro PLC 扩展机架背板（Extension/Satellite Base）
- 机架形式：8 槽位（Slot）扩展基板，用于安装 TSX 系列 I/O、模拟量、通信等模块
- 兼容主机：TSX P57x / P58x CPU 主机架，通过 TSX CXY 系列扩展总线电缆连接（Fipio 或 Profibus DP 扩展方式，需核对 CPU 手册）
- 必须配置：独立 TSX PSY xxxx 电源模块（如 TSX PSY 1610 / 2600 等），扩展机架自身不取电自主机
- 槽位分配：Slot 1 固定留给电源模块，Slot 2~8 可插 TSX 数字量/模拟量/特殊功能模块（不可插 CPU）
- 连接方式：通过专用 TSX CXY xxx（Fipio Extension Cable）与主基板扩展口相连，最长距离需核对总线规范（通常数米内）
- 总线类型：Schneider Fipio Extension（Premium 专有扩展总线）或配合 TSX PBU 作 Profibus DP 远程从站（视系统架构）
- 模块识别：上电后 CPU 自动扫描扩展机架 I/O，地址按主程序硬件配置映射，无需重写 Logic
- 指示灯：背板电源指示（通过所装 PSY 电源模块 LED 反映），通信状态由 CPU 诊断
- 工作温度：0 ～ +60℃（储存 -25 ～ +70℃，以原厂手册为准）
- 安装方式：35mm DIN 导轨或螺钉固定于控制柜内
- 备注：此基板与 TSX RKY 系列机架托架、TSX PSY 电源需配套采购，单独基板无法独立运行
产品介绍
TSX1723428 是施耐德 TSX Premium / TSX Micro 平台的 8 槽扩展背板，简单说就是给主机架”加腿”——当主基板槽位用完，用它配合扩展总线电缆和独立 PSY 电源，再挂 7 个 I/O 或特殊模块（槽 1 留给电源）。它本身不带 CPU，纯靠主机通过 Fipio 扩展总线或 Profibus DP（配 PBU 模块）统一管理寻址。
坦白讲，这东西没啥”高科技”，现场出问题基本是三种：扩展电缆接头氧化接触不良导致整个扩展机架 I/O 变红、PSY 电源容量算小了（模拟量一多就欠压）、买错成主机板（TSX PRA xxx）硬插 CPU 烧槽。和西门子 S7-300 扩展 UR 比，Premium 扩展必须单独供电这点容易被忽略，初装时要提醒电气柜设计留够空开和导轨位。
应用场景与行业案例
我在现场最常见的情况是老产线当年只配了 6 槽主机架，后来工艺加阀、加温度采集把槽位占满，停机窗口不允许换整套 CPU 和主机架——这时候加一块 TSX1723428 扩展背板 + PSY 电源 + CXY 电缆，半小时扩出 7 个新槽位，程序只改硬件配置不改 Logic，风险最低。
典型适用场景：
- 汽车零件加工线 — Premium CPU 控制多工位，主架槽满后通过 TSX1723428 扩展数字量输入（按钮/光幕）和输出（电磁阀）
- 食品包装联动线 — 分段控制要求 I/O 分散布置，扩展机架就近装现场子柜，通过 CXY 电缆回主站
- 水处理/泵站 — 模拟量（液位/pH/流量）超主架容量，扩展机架专放 4~20mA 模块，独立 PSY 防模拟量电源干扰
- 印刷/纺织老线 MRO — 原 TSX Micro 系统保留，补扩展机架延续备件而不是整线 PLC 换代
真实案例：
华东某汽配热处理线，TSX P574634M 主机架 6 槽全满（CPU + 2×DI + 2×DO + 1×AI）。技改新增 12 个接近开关和 6 个气阀，槽位不够。周末停机加了一块 TSX1723428（库存二手测过）、TSX PSY 1610 电源、0.5m TSX CXY 电缆。Unity Pro 离线加扩展机架、分配 %I/%Q 地址，上机下载硬件配置——I/O 扫描正常，扩展机架所有点秒识别。老师傅说比预想的顺利，唯一踩坑是第一次忘算 PSY 电源容量（原想带 3 块 AI 模块），换 1610（电流大一点）才稳。那套线后来又跑了七八年没动过。
常见问题解答 (FAQ)
Q1：TSX1723428 能直接插 CPU 当主机用吗？
不能。这是扩展/卫星机架背板，Slot 1 必须插 TSX PSY 电源模块，其余槽只能插 I/O 或特殊功能模块。主机架（含 CPU）需另配 TSX PRAxxx 系列基板。混用会报硬件配置错误甚至上电无反应。
Q2：扩展机架需要单独编程吗？I/O 地址怎么映射？
不需要重写 Logic。在 Unity Pro / PL7 Pro 硬件配置里添加”Extension Rack”，拖入对应模块，软件自动按主站基地址延续分配 %I/%Q/%IW/%QW。CPU 上电扫描自动识别，前提是你连接好了 TSX CXY 扩展总线电缆且 PSY 电源正常。
Q3：主架和扩展架之间用什么线？最远能拉多远？
用专用 TSX CXY xxx（Fipio Extension Cable），长度常见 0.5m / 1m / 2m / 5m 等。官方建议扩展总线总长在数米内（通常 ≤ 5~10m 需核对具体 CPU 及电缆型号），过长会通信超时。现场遇到过屏蔽层未接地导致偶发扩展 I/O 闪红，建议走金属管或贴近柜体接地。
