描述
产品详情

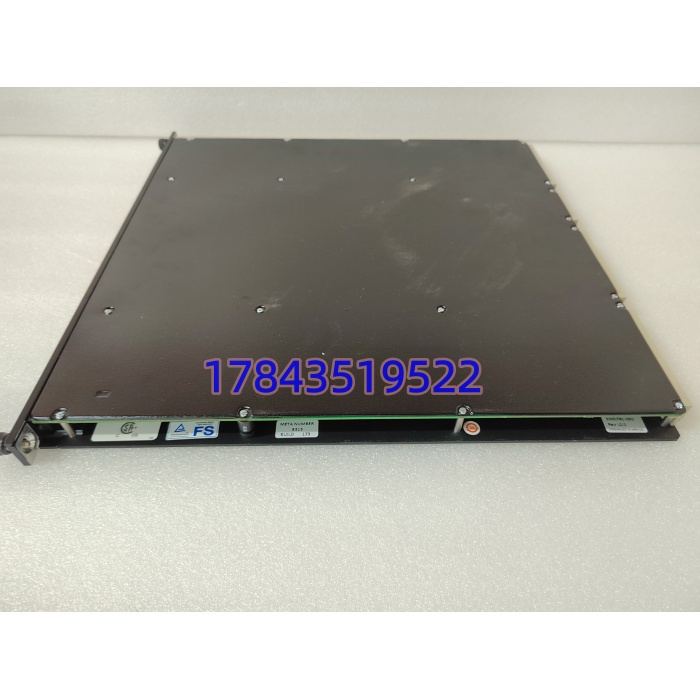

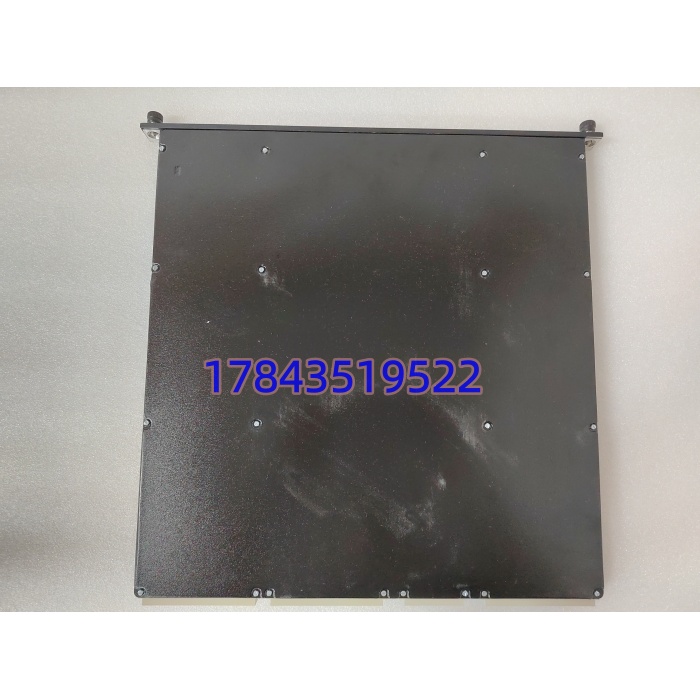

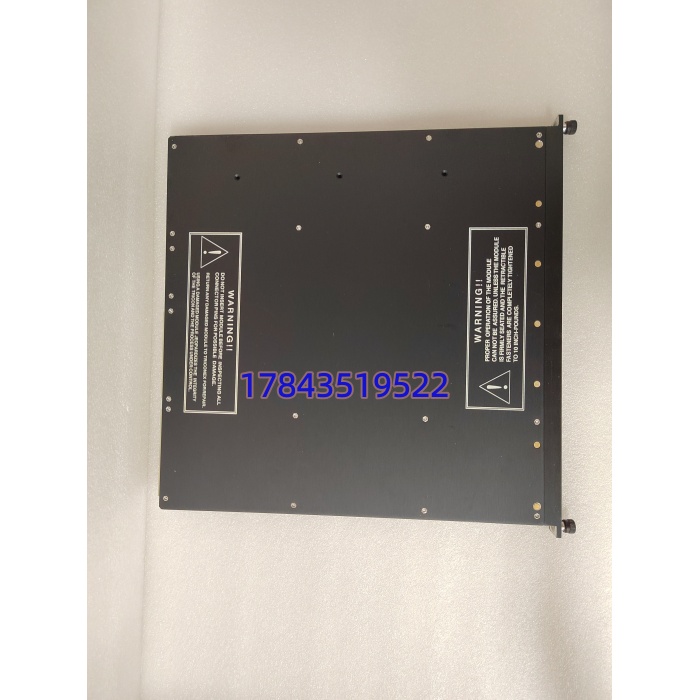

· 型号：3625A
· 品牌：TRICONEX（Invensys原厂，现施耐德电气Triconex产品线）
· 系列：Tricon / Trident容错安全系统（SIS）3000系列受监视数字输出模块（Supervised DO）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | TRICONEX 3625A（3625基型+A后缀=受监视输出Supervised DO，带线路完整性监测；非A为非监督3625） |
| 制造商 | TRICONEX (Invensys → Schneider Electric) |
| 模块类型 | TMR受监视数字量输出模块（Supervised Digital Output, SDO），安全执行层接口 |
| 适配系统 | Tricon v10.2及以上 / Trident容错安全系统（SIS），主机架或远程扩展机架单槽 |
| 输出通道 | 32点数字量输出（共用公共端配置，可分两组16+16；支持Supervised DO带断线/短路检测，或非监督普通DO组态） |
| 输出电压 | 标称24 VDC，工作范围16–32 VDC，最大耐压36 VDC（背板场电源由外部安全电源供入端子块） |
| 每通道电流 | 持续1.7 A @ 24 VDC，最小负载10 mA，最大漏电流4 mA（模块关态） |
| 浪涌/电压降 | 浪涌7 A持续10 ms（驱动感性负载电磁阀线圈），电压降<2.8 VDC @ 1.7 A（典型） |
| 隔离与保护 | 1500 VDC通道点对系统背板光电隔离，通道组内共公共端非相互隔离，过流/热关断保护 |
| 诊断功能 | TMR三重开关表决（2oo3硬件表决防单点误输出），通道级断线/短路/负载开路/不一致报警，前面板PASS/FAULT+32路通道LED |
| 安全认证 | TÜV SIL 3 per IEC 61508/IEC 61511，AK6容错（单模块内一路开关故障仍安全输出， fail-safe到de-energized） |
| 热插拔/功耗 | 支持在线热更换（运行中拔插，系统自动旁路或保持安全态），典型功耗<13 W（24 V场电源外供不算背板） |
| 背板供电 | +5 VDC来自Tricon机架背板（逻辑/表决电路），典型<5 W；场电源24 VDC由端子块外部安全电源独立供 |
| 环境规格 | 工作-20℃至+70℃（柜内强制风冷），存储-40至+85，5–95% RH非冷凝，IP20机柜内 |
| 物理/安装 | Tricon标准机架单槽（约160×160×125 mm），重≈2.05–2.5 kg，前面板薄膜标贴+LED阵列 |
| 编程/软件 | TriStation 1131 / Triconex Explorer / EDM配置，安全输出变量绑定三物理通道自动表决，无需DIP开关 |
| 兼容替代 | 3625（非监督DO，无断线检测），3625C1/3625C2（C后缀=Trident兼容pinout固件，严格来说3625A只在v10.2以上支持Supervised诊断，请以原厂手册为准） |
产品介绍
从E维护者视角切入：现场实测发现，这块受监视DO是SIS执行层最容易低估的“哑巴风险点”——主处理器MP三重冗余大家盯着，但3625A烧掉一路开关或现场电磁阀线圈短路拉低公共端，通道LED黄闪报“Load Open/Short”时ESD阀已经拒动过一次了。某个炼化项目里碰过，常减压装置ESDV电磁阀挂3625A的Ch12，夜间防雷感应浪涌从安全电源24 V窜进来，模块FAULT红亮但PASS绿（TMR表决屏蔽坏开关继续输出），TriStation里看到Ch12 Supervised DO报“Wire Break—Loop Resistance 580 Ω > 200 Ω limit”，原来防雷器漏电流让线路完整性检测误报，现场维护主管拔掉端子块复位才清掉。严格来说，它只在TriStation 1131v10.2以上原生支持Supervised DO的200 Ω–2 kΩ线路监测阈值组态，老v9.x把3625A当普通3625用丢断线诊断，请以原厂手册为准。
供应链归ABC-A类不停机不敢动的安全备件：施耐德把3000系列I/O（含3625A）标Discontinued推Trident新代或3500系列，Last-time-buy大概2020前后关线（请以原厂EOL公告为准），授权渠道新件N/A。二手有Sealed Surplus（未拆封余料带原厂静电袋+Invensys/Schneider标+2D码）和拆机翻新，成色风险在于TMR三重开关MOSFET老化——关态漏电流从4 mA漂到>10 mA会假触发ESD阀。TCO算下来：战略囤1–2件Buffer stock（现场SIS柜旁防静电袋+干燥剂，中心备件库NOS氮气柜）比等二手商调拆机件2–3周停ESD审计掉级划算，SIL 3系统里DO模块故障不直接跳停车但降安全等级=审计红线+潜在联锁失效隐形成本六位数起。
应用场景与库存策略
SIS数字输出模块挂掉不直接停机（fail-safe到de-energized=电磁阀失电关ESDV，安全态），但丢受监视诊断=现场断线没人知道直到超压测试时ESDV拒动，或者模块FAULT亮降SIL 3为SIL 2触发审计不符合项。采购周期？原厂EOL后授权N/A，二手调NOS件盯1–3周，拆机件上电PASS绿但某通道漏电流超标=隐性误触发ESD阀（更糟）。DO模块是执行层咽喉：ESD/F&G/BMS全靠它驱电磁阀/报警器/燃料切断继电器。
典型场景与备货建议：
- 炼化/常减压ESD：Tricon机架3625A驱32路ESDV电磁阀（紧急切断阀）+火炬点火继电器。非它不可因为柜无空槽改Trident架构（升级换整机柜+I/O端子重组态+停装置72小时），受监视DO断线监测是SIL 3审计必查项。建议：按A类备件，现场SIS柜旁放1件Buffer stock（防静电袋+干燥剂，机架旁快速热插拔），中心SIS库锁1件Sealed Surplus NOS，安全库存SS=2，ROP=现场余量≤1触发紧急补单（二手波动大VMI托管2件余料）。
- LNG接收站/HIPPS：3625A驱高压保护关断阀定位器（三缆进Fisher DVC6000 SIS做硬件表决），Supervised DO测线路完整性防共因失效。非它不可因为3625非监督版无断线检测，审计直接打回。建议：与专注停产Triconex的回收商签VMI托管2件NOS，成色要求未拆封Invensys标+SN可追溯+上电PASS绿+通道LED全测（漏电流<4 mA）。
- 电厂BMS/燃机燃料切断：Trident机架3625A驱燃气快关阀+燃烧器风门继电器。非它不可因为fail-safe失电关阀要求TMR表决防单点误开，第三方DO卡不支持2oo3硬件表决。建议：现场机柜室放1热插拔冷备（防静电泡棉贴机架），中心仓1件NOS，由供应商代管1件余料做战略缓冲（托管费<<燃机黑启动损失¥300k/h+SIL降级罚则）。
真实案例：北方某炼油常减压2025年秋，夜班ESD测试发现3625A的Ch08（原油进料ESDV电磁阀）Supervised DO黄闪报“Short Circuit—Loop R=12 Ω”，实际是现场电磁阀接线盒进水短路拉低24 V公共端，模块FAULT红但PASS绿（TMR屏蔽坏开关继续输出Ch08 de-energized安全关阀）。原厂停产约5年，维护主管翻SIS备件柜找到三年前听我劝塞的1件冷备（原厂静电袋Schneider标+干燥剂，SN匹配现场v10.5固件），先TriStation里置Maintenance Mode（系统旁路输出保持安全态），热拔旧板插新—严格来说要先确认端子块外部24 V场电源断开防电弧，但急用时带电拔插TMR DO模块系统自动保持安全输出（Ch08仍de-energized），从报警到恢复在线监测+清FAULT一共9分钟。事后算：若无Buffer stock，等二手商调拆机3625A最少10天（要测32通道漏电流+TMR表决+Supervised阈值校准），期间SIL 3降SIL 2=审计开不符合项+潜在ESDV拒动风险≈停装置重升温¥260万。后来四套Tricon全按“运行1+现场冷备1+中心仓1 NOS”配齐，顺手Last-time-buy扫了5块3625A NOS封氮气柜，还统一TriStation到v10.5以上（Supervised DO阈值稳，严格来说v9.x把3625A当3625非监督丢断线诊，请以原厂固件说明为准）。
