描述

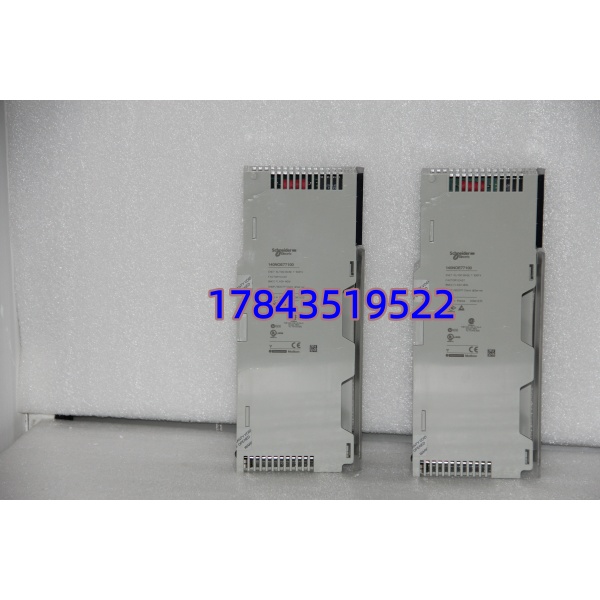

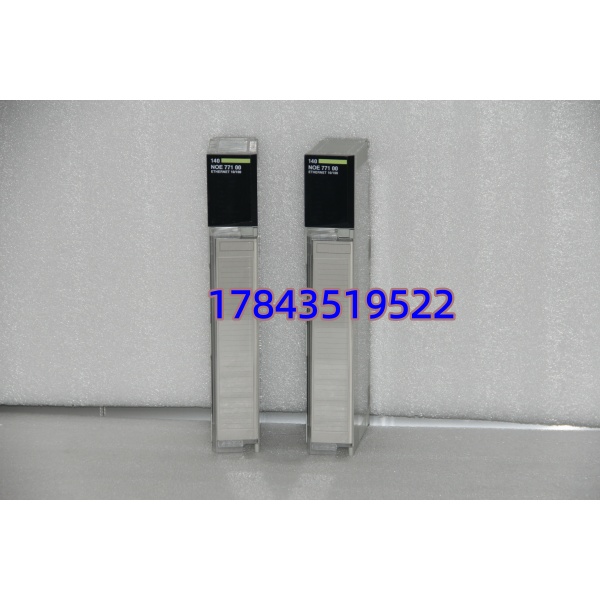

产品详情
· 型号：140NOE77100
· 品牌：Schneider Electric（Modicon Premium TSX 140 Series）
· 系列：Modicon TSX Premium — Ethernet Network Interface Module（NOE Series）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140NOE77100（Ethernet Interface Module for Premium 140 CPU Rack） |
| 施耐德订货号 | 140NOE77100（旧目录 TSXNOE77100 — 同一物，140 前缀 = 140 机架版） |
| 制造商 | Schneider Electric Industries SAS（法国） |
| 适用系统 | Modicon TSX Premium 140 CPU 机架（如 TSXRKY8 + 140CPU11302/65150 + 140CPS11420 PS），插 CPU 机架通信扩展槽（通常槽位 3/4 依机架型—NOT Head Slot 1 which is CPU or RIO Head） |
| 模块类型 | Ethernet Network Interface / Communication Module — 处理 Modbus TCP、Unity 编程通道、FDR（Factory Data Reference）、SNTP 时间同步、简单 I/O Scan（需 Option Key 或新版固件支持部分功能） |
| 网络端口 | 1× RJ45 10/100Base-T（Auto MDI/MDIX，全/半双工自适应，Link/Act LED），不支持光纤（需外置 Media Converter） |
| 支持协议 | Modbus TCP (Server Port 502 default / Client 可配)、Schneider Uni-Telway over TCP、FDR Server、SNTP Client/Server、SMTP（Email Alert 需配 SMTP Server IP）、HTTP（内置诊断 Web Page） |
| IP 配置方式 | Static IP、DHCP、BOOTP、或通过 Unity Pro “PLC → Set IP Parameters”、或 onboard DIP+serial console（依 HW Rev） |
| 最大连接数 | 典型 32–64 并发 Modbus TCP Session（依 FW Ver & CPU 负载，官方建议设计 ≤16 长期稳运） |
| 与 CPU 关系 | 被动通信协处理器——CPU 扫描周期照常跑，NOE 独立处理以太网帧缓存与协议栈；CPU Stop/Run 不影响已建链 TCP 会话（除 R/W 被锁） |
| LED 指示 | PWR（背板供 OK）、RUN/ACTIVE（模块 Initialized & Linked）、ERR/DIAG、COM（Ethernet Activity）、100 (Mbps Link Speed LED)、FDX (Full Duplex) |
| 配置软件 | EcoStruxure Control Expert（Unity Pro）→ PLC → Ethernet 选项卡设 IP/Mask/Gateway/DNS/FDR/Email；NOE 固件通过 Unity Pro 或 NOE Loader 升级 |
| 供电要求 | 140 CPU 机架背板 5 VDC（逻辑），典型功耗 ≤3 W |
| 运行环境 | 0℃～+60℃（贮存 -40℃～+85℃），5%–95% RH 非凝露，IEC 61131-2 环境 Class A/B |
| 认证 | CE、UL 508、cULus、RoHS、DNV/GL（部分批次）、符合 IEC 61000-6-2/4 |
| 物理尺寸 | 标准 140 通信模块 ≈ 100×35×130 mm（H×W×D），≈0.15 kg |
| 生命周期状态 | Premium 140 系列 Mature / Limited Availability — 新原包可订（法产交期 6–14 周波动），部分区域引导迁移至 M340/M580+BMX NOE；140NOE77100 仍属 Premium 主力以太网卡，二手 NOS 流通 |
| 注意 | 140NOE77100 ≠ 140CRA93100（RIO Head 插远程架）≠ 140NOC77100（Concept 旧世代命名混用但 77100 是主流）；不可插 M340 机架（M340 用 BMX NOE 0100 等） |
产品介绍
现场实测发现一个经典疏忽——某水厂 Premium 柜 SCADA 突然 “PLC Communication Lost — Modbus TCP Timeout”，查交换机端口 Link 亮但 NOE77100 100 LED 不亮、RUN 闪——最终是机柜照明改造时碰掉背板 5V 辅助供电端子致使 NOE 复位（CPU 靠主 PS 24VDC 仍跑故未察觉）。重插恢复但暴露：NOE77100 是 Premium CPU 架的”以太网门面”，SCADA/WinCC/iFix/AMS Device Manager 全靠它连进来——它掉线上位全盲（控制逻辑照跑），现场阀/泵不受直接影响但操作员失监、 historian 断记录。严格来说 140NOE77100 只插 CPU 机架通信槽（不是 Head Slot 1/不是 I/O 槽），与 140CRA93100（远程架 RIO Head）物理同高但功能 ID 不同——混插报 Wrong Module Type。从采购 ROI 看属 A 类（SCADA 链路入口），按 CPU 机架数 N+1 冷备（通常 1 CPU 机架配 1 NOE，冗余 SCADA 连同一 NOE 或双 NOE 跨两 CPU 架），注意与现网 FW 版本兼容（Unity Pro 可升 NOE FW 但跨大版本先读 Release Note）。
替换与升级建议
✅ 直接替换
- 140NOE77100 ←→ 同型号新品 / NOS / Refurb（HW Rev GA/GB 通常兼容，Unity Pro 自动识别）
- 更换不需改 PLC 程序——IP/MAC/参数存 NOE Flash 或可被主 CPU 下发（依 Unity Pro “Store IP in CPU / Store IP in Module” 设置）。建议开机前确认 IP 获知方式（Static/DHCP Reservation）与原一致或按原 IP 设 DHCP Reservation → 插卡上电 RUN 亮确认 SCADA Reconnect
- 140NOE77101（早期版可能无 WebDiag 或旧 BootROM）→ 物理同可互替，首次上电建议用 Unity Pro 升 FW 到匹配现网版（Release Note 查 Breaking Change）
⚠️ 软件兼容（需改配置）
- 若原架构用 140NOC77100（旧 Concept 时代命名，功能≈NOE77100 早期 FW）→ 140NOE77100：物理兼容大部分机架但 FW 不同，Concept 工程不直接管理新 NOE——需确认你现用 Unity Pro（是）则直接配 NOE77100；若仍用 Concept（极老）需查 PCN（多数建议升 Unity Pro + NOE77100）
- 若计划迁 M340/M580：用 BMX NOE 0100（M340/M580 以太网模块），需换 CPU 机架或整体迁移——NOE77100 无 Pin-to-Pin M340 替身
❌ 硬件不兼容
- 140CRA93100（RIO Head 插远程架）→ 不能替 NOE（插槽/功能 ID 不同，插 CPU 通信槽报 Wrong Module Type）
- BMX NOE 0100（ 以太网卡）→ 不能插 Premium 140 机架背板（引脚不同）
- 若无直接替代且 Premium EOL 地区缺货：依赖二手测好库存或评估整柜迁 /M580 + ETY 网关保留 140 I/O
