描述
产品详情

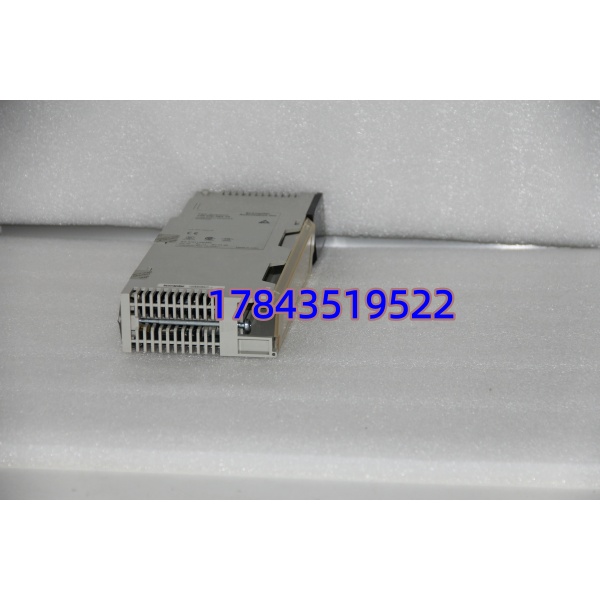

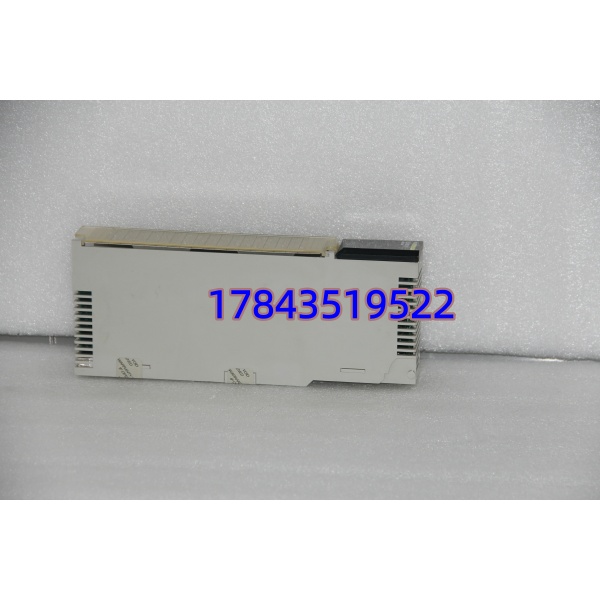

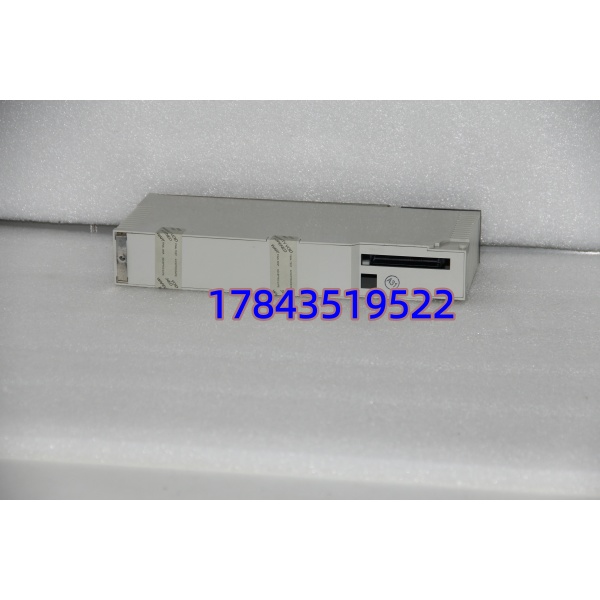

· 型号：140ESI06210
· 品牌：Schneider Electric（Modicon Quantum / Legacy ESI 系列）
· 系列：Modicon Quantum 140-Series — Extended Signal Interface Module, 6-Channel Thermocouple / mV Input (High Resolution)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140ESI06210 |
| 模块类型 | Extended Signal Interface — Thermocouple / mV Analog Input (6 Channel) |
| 适用机架 | Modicon Quantum 本地/远程 I/O 机架（140 背板），占用 1 个 I/O 槽 |
| 输入通道数 | 6 通道（分为 2 组 × 3 ch，每组共用一个 Cold Junction CJ+ / CJ- 参考端子） |
| 支持信号类型 | 热电偶：K/J/T/E/N/S/R/B（软件选型）；低电平电压：±50 mV DC、±100 mV DC（依 FW 版本） |
| A/D 分辨率 | 16 bit + sign（典型精度 ±0.1% FS @25℃，CJC 补偿后） |
| 冷端补偿(CJC) | 板载半导体 CJC 传感器，补偿范围 0～+60℃，精度典型 ±1℃（需定期校准比对） |
| 输入阻抗 | >10 MΩ（mV 模式） |
| 开路检测 | TC 断偶（Open Circuit）自动检测并报 Sensor Fault bit（可组态上溢/下溢/断偶报警） |
| 隔离 | 通道组↔背板 500 Vrms 1 min（光耦）；通道间不隔离（共 CJ 参考） |
| 背板供电 | 由 Quantum 机架电源模块供给（需机架电源具 ≥0.8A @5V 余量），模块无外供端子 |
| 状态指示 | 前面板：Active（绿）、Fault（红）、Cal（校准指示）；部分 Rev 含 per-bank 指示 |
| 组态软件 | Schneider Electric Concept V2.5+（选 ESI06210 类型）、Unity Pro / Control Expert（需 Legacy AI 库支持，部分新版默认不含 ESI——确认导入） |
| 端子板 | 配标准 140 系列 TC 端子块（如 140XTS00200 或老式 Phoenix 系 TC 端子排），CJ 端子上需连接同型 TC 补偿导线延伸冷端 |
| 工作温度 | 0 ～ +60℃（IEC 61131-2 柜内） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%–95%（非凝露） |
| HW Rev. 注意 | ESI 系列属 Legacy — 部分新版 Unity Pro “Plug & Play” 硬件目录可能不显 ESI 类型需手动添加或导入 .std 设备描述。[请以 Schneider Electric 原厂 ESI Manual 890USE10200 及 Product Phase-out Notice 为准] |
产品介绍
现场实测发现——老厂汽机侧壁温（K 型 TC → 140ESI06210）整体偏低 3～4℃ 且年趋势渐差，校验补偿导线后确认是板载 CJC 传感器 12 年微量漂移（板面轻微发黄），非通道坏。这模块 MTBF 高但 CJC 是唯一渐变失效点，建议每两轮大修做”CJC 比对”：拆便携基准 Pt100 贴端子板 CJ 区测室温，读回 %IW 值偏差 >1.5℃ 即计划轮换整板。买之前必须确认你的 Unity Pro 是否已导入 ESI 设备描述——新版默认库有时剔掉 Legacy ESI，现场插卡后 I/O 扫描不识类型白折腾。
140ESI06210 是 Quantum 家族少数专做 TC/mV 高分辨采集的 6 通道卡，每 3 通道共享一个 CJ（冷端）参考端需通过端子块引同种 TC 补偿导线延伸至现场接线箱冷端处。不支持热偶直接接到 AI 通用卡（如 140ARI03010 无 CJC 且分辨率/量程不适配 TC）。欧仓偶有现货 1–5 工作日，国内多靠 NOS（New Old Stock）——因为它是 Legacy EOL 提示件，强烈建议按 Drop 数每 2～3 个 TC Drop 备 1 块冷备，别等 CJC 漂移超限再找件。[根据 Schneider Electric 140ESI06210 Datasheet / ESI Manual 890USE10200]
替换与升级建议
✅ 直接替换
- 140ESI06210 ←→ 140ESI06210（同型号任意 HW Rev. 直接换——断电拔出旧卡插新卡，上电后 Quantum 重枚举；首次使用或换 Rev. 建议在 Unity Pro/Concept I/O Config 确认 ESI06210 Selected 并 Re-Build 下装 I/O Scan List）
⚠️ 软件兼容（需确认库/配置）
- 140ARI03010（通用 ±10V/4–20mA AI）→ 不能替 TC 应用（无 CJC、分辨率/量程不适配 TC 信号），强行接 TC 会缺冷端补偿致温度偏低≈环境温度。若现场改通用 AI 需外加外部 CJC 变送器将 TC→4–20mA 再入 ARI 卡，成本通常高于保留 ESI。
- 140ACI03000（隔离 AI 16ch）→ 同样无板载 CJC，不能直接替 TC/mV 高精度应用
❌ 硬件不兼容
- Premium / M340 / M580 TC 模块（TM3TI / BMX ART / BME AHI）背板协议不同，不可插入 Quantum 机架
- 140NOE / 140CPU / 140CRA 等非 I/O 模块不可替
