描述
产品详情

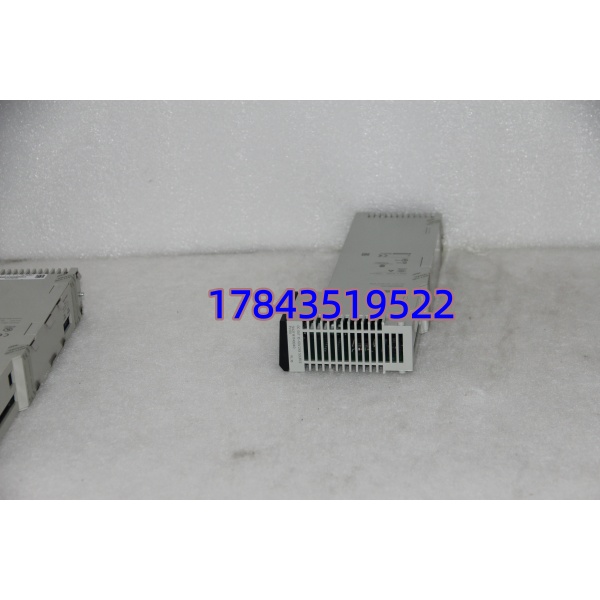

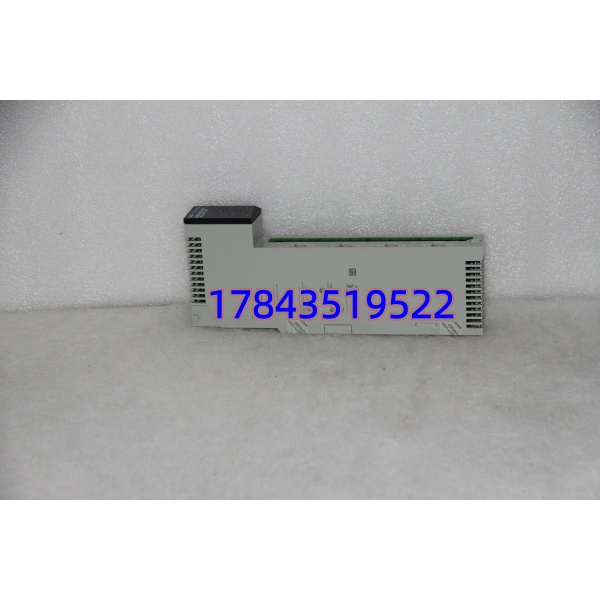

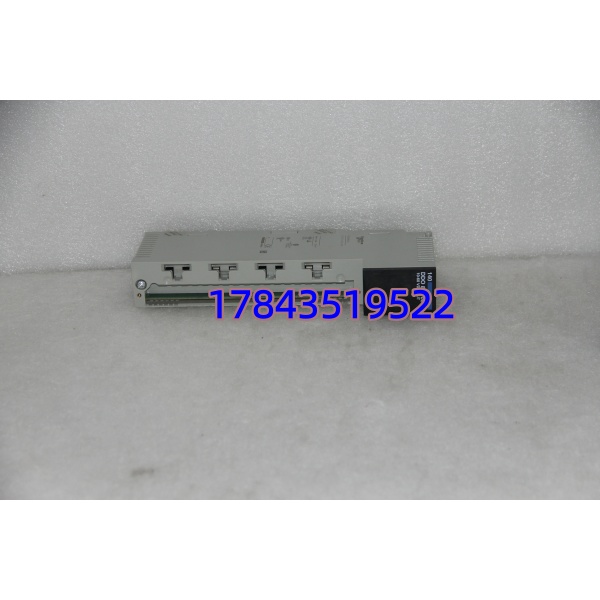

· 型号：140DDO84300
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：140DDO 系列 — Quantum 32-Channel DC 24 V Transistor (Source) Digital Output Module
技术参数
| 参数项 | 数值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | 140DDO84300（Quantum 32 pt DC 24 V Source Output Module, Transistor） | 区别于 140DRA84000(继电器版 16pt)、140DDO35300(16pt DC 0.5A) |
| 输出通道 | 32 点 DC 24 V Source Type（PNP 逻辑——负载负端接 0 V / M，正端由模块供 +24 V 通过导通 MOSFET） | 分 4 组 × 8 pt，每组需外供 +24 V DC 到对应 COM 端 |
| 额定电压 | 24 V DC（范围 19.2–30 V DC 外部负载电源） | 负载电源与模块逻辑电隔离 |
| 额定电流 | 0.5 A / 点 @ 24 V DC（阻性），最大 2 A / 组（8 pt COM 组），模块总 ≤ 8 A | 感性负载需并续流二极管（线圈端）防反电动势打坏 MOSFET |
| 响应时间 | OFF→ON ≤ 0.5 ms，ON→OFF ≤ 0.5 ms（典型阻性负载） | — |
| 隔离电压 | 输出↔系统背板 ≥ 1500 V AC（1 min），组间不隔离（共 COM） | 符合 IEC 61131-2 Type 1 |
| 保护功能 | 输出过流限制、热关断自动恢复；LED 各点 ON 指示；模块 ERR LED 自检故障 | 持续短路可能致热关断—排查外部接线后 Reset（断载电重上电或 Auto Recovery） |
| 状态指示 | 模块面 32× 绿 LED（点 ON），1× 绿 PWR，1× 红 ERR（自检/过流） | — |
| 所需端子块 | Schneider 140XTS 系列（32 pt 需 140XTS00300—40点弹簧 推荐；或 140XTS00200 螺钉 ×2 需确认物理对齐） | 换模块不拆现场线—保留端子块 |
| 背板供电 | +5 V DC 由 Quantum 机架背板供给（逻辑），外部负载电源 24 V DC 接 COM 端子 | — |
| 安装槽位 | Quantum 机架任意 DI/DO 槽位（Slot 1–n 避开 Slot 0=Power Supply） | 支持在线更换（Redundant CPU 先切备机） |
| 工作环境 | 0…+60℃ 运行，-40…+85℃ 存储，5%–95% RH 无凝露 | IEC 60721-3-3 Class 3K3 |
| 认证 | CE、cULus、KC、RoHS、DNV（部分版） | — |
| 符合标准 | IEC 61131-2、NEMA ICS 3 | — |
产品介绍
现场实测发现 140DDO84300 最常出问题是驱动直流继电器线圈不并续流二极管——关断时反电动势打坏 MOSFET 致某点常通或常开（模块 ERR 闪过又自恢），误以为模块坏其实外部保护没做。（严格来说它是 Source/源型/PNP 输出——负载负端回 0 V/M，正端经模块 COM 供 +24 V；若贵柜习惯 Sink/NPN 接法（负载正端直连 +24 V，模块低侧吸合）需选 Sink 型 DO 或改接线，本模块不兼容 Sink 用法。）和继电器输出版 140DRA84000 比，它寿命长（无机械触点）、开关快但不能直接驱大负载（>0.5 A/点 或 AC 负载需中间继电器）。
采购看三点：① 原装带 Schneider 防伪 SN——拆机件 MOSFET 易静电损或老化漏电流大引误亮指示灯；② 必须配/确认现柜有 140XTS00300（40点弹簧）或对应端子块——只买模块忘端子块＝现场等一天；③ 交期稳可当天发，建议按每面 Quantum 架 DO 模块数 N+1 备测好冷备件（封存贴原 Slot 位标签）。注意别买错成继电器版（140DRA84000 点数/驱动能力不同）或 16 点版（140DDO35300 槽兼容但 I/O 映射需改）。
替换与升级建议
✅ 直接替换
- 140DDO84300 ←→ 同 PN 140DDO84300（任意 Rev 字母）——拔旧插新保留 140XTS 端子块不动现场线，Quantum CPU 识别 Same ID 自动重读；Redundant 机架先确认对侧 Healthy 再换，Solo CPU <1 min 短时停。不同 Rev 仅提示 HW Version Changed → Accept & Reconfigure I/O（不停机通常 OK）。
- 140DDO35300（16 pt DC 24 V 晶体管 Source）← 物理同槽但点数/映射不同——I/O 配置需改点表降配，可做应急替补但不建议混 Pool 备件（易配错）。
⚠️ 需改接线/应用（不可直接替）
- 140DRA84000（16 pt 继电器输出 2 A/点，AC/DC 均可）——插槽兼容端子块部分通用（依端子块型号），但点数(16 vs 32)、负载类型(继电器 vs 晶体管)、接线图均不同，I/O 映射须重配。适合替换场景是负载含 AC 或 >0.5 A DC 且愿意改点表+重接线——成本通常更高（继电器寿命有限）。不属即插即替。
❌ 硬件不兼容
- 140AC0xx / 140DAIxx（输入模块）——插得进但功能相反且 24 V 负载电可能损输入级，绝对禁止互替。
- Modicon M340 / M580 / Premium DO 模块（TM3DQ16R / 140DDO 老 Premium）——背板、锁紧、端子均不同，不进 Quantum 机架。
常见问题解答 (FAQ)
这玩意能直接换吗？要拆现场线吗？
同 PN 直接换——松前板螺钉、拔模块本体、保留 140XTS 端子块（现场线不动）、插新、锁紧、上电确认 PWR 绿 + 点 LED 反映现输出状态（Force 状态需重 Force）。Redundant CPU 先确认备机 RUN OK；Solo CPU 建议 <1 min 窗口（I/O 全掉电重初化）。若换后提示 HW Version Changed → Accept & Reconfigure I/O Download。
含端子块吗？我该配哪种？
通常只含模块本体——32 点需 140XTS00300（40 点弹簧端子块，推荐）或确认旧柜用 140XTS00200（20 点螺钉）×2 物理对齐。首次装机预算：模块 + 对应 XTS 端子块 + 负载电源接线。旧柜拆换确认现端子块型号/螺钉扭矩完好再只买模块。
驱动继电器/电磁阀线圈要加续流二极管吗？
必须加。DC 24 V 继电器或电磁阀线圈关断时产生反电动势可击穿 MOSFET——并联续流二极管（阴极接 +24 V 端，阳极接 0 V/M 端）或 RC 吸收（0.1 µF + 100 Ω 串联跨线圈）。未加保护是晶体管 DO 点早期失效头号原因。
