描述
产品详情

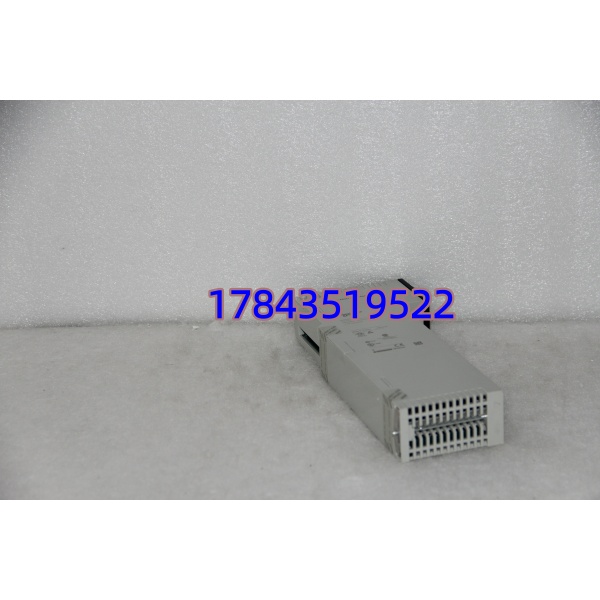

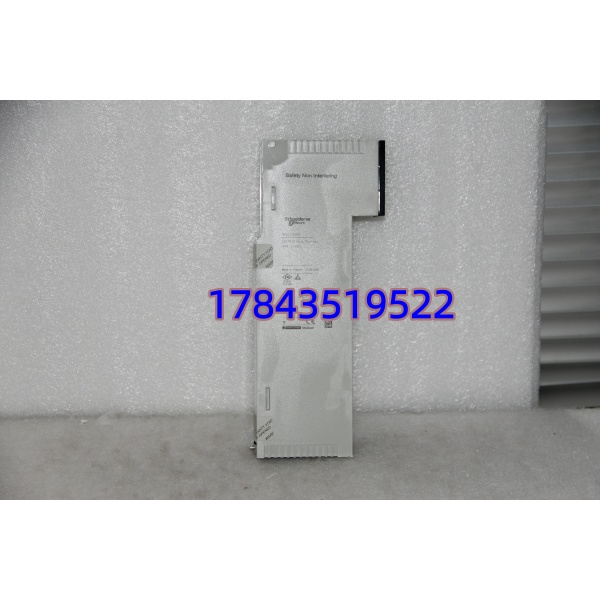

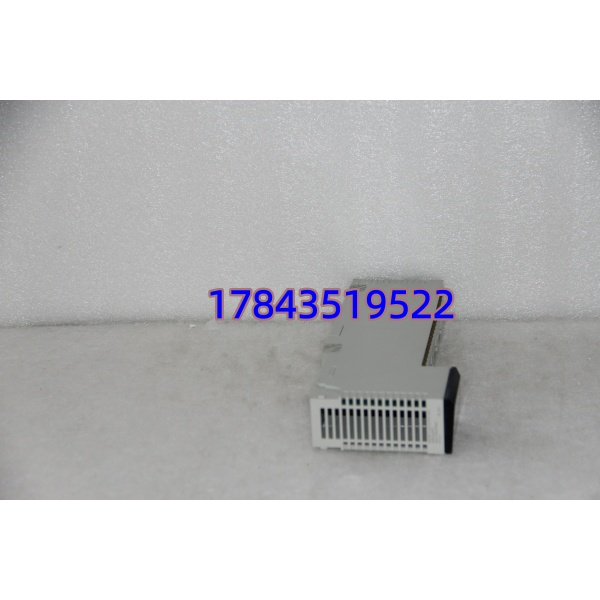

· 型号：140DDO35300
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：Modicon Quantum 140 Series — 24 VDC Digital Output Module (32 ch)
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 140DDO35300（C 后缀 = Conformal Coating 三防漆版，电气同） |
| 制造商 | Schneider Electric — Modicon Quantum Platform |
| 适用机架 | Modicon Quantum Local I/O Rack（140 CHS xxx 系列），插任意数字量/混合槽位（槽类型需 Unity Pro 定义为 32 pt DO） |
| 输出通道数 | 32 路 24 VDC 晶体管输出，分 4 组 ×8 点，每组共用一个 COM 端子（正源型典型接 +24VDC 公共，漏型接 0V 公共——依组态） |
| 输出电压范围 | 19.2～30 VDC（标称 24 VDC），典型饱和压降 <0.5 V @0.5A |
| 额定负载电流 | 0.5 A / 点连续，每 8 点组最大 4 A，模块总 ≤16 A（受端子块与背板限） |
| 输出类型 | NPN/PNP 可组态（正逻辑 = 输出 ON 对 COM 接通 24VDC 源型；负逻辑 = 输出 ON 对 COM 接通 0V 漏型——接线须与组态匹配） |
| 响应时间 | OFF→ON ≤0.5 ms / ON→OFF ≤1.0 ms（典型，负载依赖），适合一般 DO 应用不满足高速脉冲输出（用高速输出模块如 140DDI84100 系列） |
| 隔离特性 | 现场输出侧与逻辑侧光电隔离 ≥1500 V AC；通道间不隔离（共 COM 分组） |
| 保护功能 | 输出过流/短路限流（典型 1.2 A 打嗝式恢复），过热关断自恢复，上电默认安全态（OFF 或保持 Last State 依参数） |
| 状态指示 | 前面板每 8 点组 LED（亮=输出 ON），模块 RUN / ERR LED |
| 配套端子块 | 须配 Quantum DO 端子块——常见 140XBE10000（裸螺钉端块）或 490NAA27100/490NAA27200（预制 20 芯线缆+端块），不兼容 Premium TSX 端子块 |
| 供电要求 | 由 Quantum 机架背板 5 VDC（逻辑），现场 24 VDC 经端子块 COM 端引入（模块本身不生成 24VDC） |
| 可热插拔 | 支持（CPU 保持运行，对应槽位短暂显示 ? 后重同步——若 DO 控制跳闸/关键允许信号确认冗余覆盖或安排窗口） |
| 编程地址 | Unity Pro / Control Expert 自动分配 %QW 字（16 bit 对应 16 点，32 点占 2 连续 %QW）——具体依槽位偏移 |
| 环境规格 | 工作 0～+60℃（涂层版 -25～+70℃ 部分文献），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 IEC 61131-2 / UL 508 |
| 安装方式 | Quantum I/O 机架任意 DO 设计槽位，面板锁紧柄 |
产品介绍
现场实测发现 DO 晶体管卡最常见客诉是”程序输出 ON 但现场电磁阀不动作”——九成因是 24VDC 现场电源未引到端子块 COM 端或 COM 螺钉扭矩不足（推荐 0.5～0.6 N·m 先查这个再怀疑模块），次因是负载反电动势未吸收致晶体管锁死（阀线圈并续流二极管可预防）。140DDO35300 在冶金/水处理 Quantum 柜里属于高循环磨损件（虽晶体管无机械触点但感性负载反峰是隐形杀手），某项目里碰过连续三年未做阀线圈并二极管改造致两块 DDO 卡随机通道闩锁——换卡+全线补装二极管后零故障。
从采购决策看：Quantum 平台 DO 卡属 B+ 类（单块故障影响所挂载 32 点 DO——若关键跳闸/允许分散配影响小，集中配大阀组影响大），建议按”同型装机量×8%～12% 备（最低每控制室 2 件），端子块按装机量×5% 另备”。涂层版（140DDO35300C）可替裸板——腐蚀环境力荐备涂层版向上兼容。
常见问题解答 (FAQ)
Q：这卡能直接换吗？程序要重下装吗？端子块要重接吗？
A：同型号或涂层版/35310 兼容版——插上新卡 CPU 自动重读 I/O 配置，通常不需重下装程序（组态存 CPU）。端子块不拆（固定在机架），只换电子模块——这是 Quantum I/O 设计优点。换完核对 %Q 地址值、RUN LED 绿、抽测 1～2 点强制 ON 验证现场负载动作。建议换前做 Unity Pro 全工程备份 (.sta)。
Q：现在有现货吗？是原厂全新还是 NOS？交期？
A：页面标”现货”为原厂全新或原厂 NOS（New Old Stock）经上电抽检通道通断正常，通常 1–3 工作日发货。原厂排产交期 6–16 周视区域——实时库存以下单时显示为准，可提供原厂标签及测试快照。
Q：必须配哪种端子块？我只有 Premium TSX 端子块能用吗？
A：须配 Quantum DO 端子块——常见 140XBE10000（裸螺钉端块需自制线）或 490NAA27100/490NAA27200（预制 20 芯线缆+端块）。Premium TSX 系列端子块物理插不进 Quantum 机架背板连接器，别混用。端子块螺钉建议按扭矩标定值（0.5～0.6 N·m）紧固并每大修抽检 20%。
