描述
产品详情

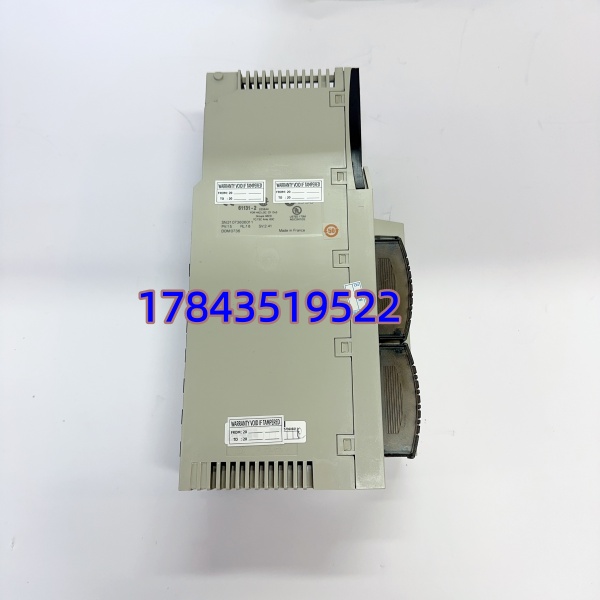

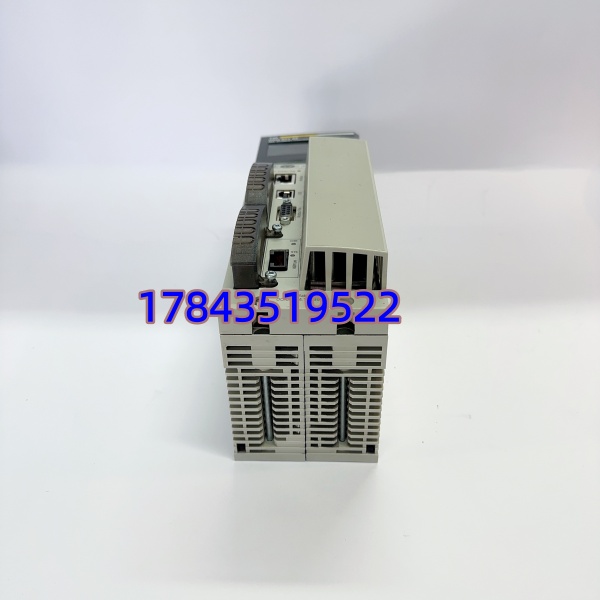

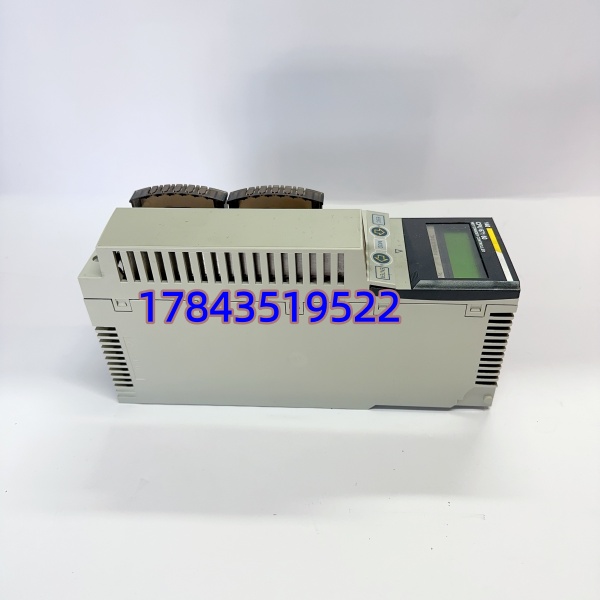

· 型号：140CPU67160（完整参考 140CPU67160S 为 SIL2 安全版，140CPU67260 为 7168K 内存版）
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：Quantum Unity Platform CPU — High Performance with Hot Standby & Dual Port (Ethernet + Modbus Plus)
规格参数
- CPU 架构：32-bit RISC 处理器（Motorola/IBM PowerPC 衍生）
- 用户程序内存：3072 Kbytes（典型，分代码+数据+符号，Unity Pro 分配）
- 数据存储区：%M（内部位）最大 256K～512K words（依 Unity 版本配置），%MW（内部字）同
- 指令执行速度：≈ 0.066 µs / Boolean（典型 65,000 inst/Kword < 2ms）
- I/O 容量：本地 I/O 最大 1024 离散 In + 1024 离散 Out；远程 RIO（S908）最大 31 个分站；Modbus TCP I/O 理论 255 节点（实际受扫描周期限）
- 通信端口：1× 10/100BaseT Ethernet RJ45（Modbus TCP、X-Way、Unity 编程、I/O Scanner）；1× Modbus Plus (MB+) 9-pin D-sub；1× Modbus RS-232/485 编程口（DB-9，用于 Terminal / Modbus ASCII/RTU）
- 热备支持：是，1:1 Hot Standby（两 CPU 通过 Ethernet 或 MB+ 做数据同步，切换时间 < PLC 扫描周期无扰动），需配 140CHS11000 热备模块或两机架直连
- 后备电池：3.6V 锂电（BR2/3A 或 14250 系列，典型寿命 3~5 年），保 RAM 及日历时钟
- 扫描方式：周期性（可设看门狗），支持中断任务（EVENT / TIME / I/O 中断）
- 编程语言：Unity Pro（梯形图 LD / 功能块 FBD / 结构化文本 ST / SFC / IL 遗留）
- 与上位机接口：OPC DA/AE（通过 OPC Server V3.x），DDE，Modbus TCP，MB+
- 状态指示：RUN / STOP / ERR / I/O / MB+ ACT / ETH LINK/ACT LED
- 供电：由 Quantum 基板背板提供 5 VDC，典型功耗 6~8W（需核算电源模块容量，尤其带多量智能 I/O）
- 工作温度：0℃ ~ +60℃（运行），-25℃ ~ +70℃（存储）
- 相对湿度：5% ~ 95% 非冷凝，ISA-S71.04 G1/G2/G3 可选
- 安装：Quantum 基板 Slot 1（主 CPU）或 Slot 2（热备从 CPU），DIN 导轨固定，前面板钥匙开关（RUN-PROG-STOP-MEM PRT）
- 认证：CE / UL / CSA / FM / ATEX Zone 2（依具体证书版本）
- 兼容机架：140XBP 系列（140XBP01000 / 140XBP02000 等），热备架需 140CHS11000/140CHS21000
产品介绍
140CPU67160 是 Quantum 系列里卖得最好的高端 CPU——带 Ethernet 和 Modbus Plus 双口、支持热备、Unity Pro 全指令集，足够跑中型到大型过程控制（水处理全流程、电厂辅机、包装线）。它的优势不在浮点算力（那是 M340/PacDrive 的事），而在确定性的扫描周期、RIO 远程 I/O 稳定性和二十年现场验证的可靠性。我遇过不少厂子想”升 M580″，算完 I/O 重映射、RIO 改 Ethernet I/O 的工程量后回头决定再囤两块 67160 接着跑。
有一点要注意：140CPU67160 只跑 Unity Pro 项目文件（.stu），老 Concept 984 项目需经 Migration Tool 转换且要复核地址映射，不能直接 Load 到 67160。热备项目要两台 CPU 固件版本严格一致（如都 V2.6 或都 V3.5），跨版本组态热备同步可能报 Warning 甚至拒绝。
应用场景与行业案例
痛点
市政污水厂三期用 Quantum 140CPU67160 热备对，凌晨主 CPU 报”Battery Low→Memory Lost→Fault”，重下程序后 RUN 但热备不同步——旧备件库无同 Rev。原厂已 EOL 交期未知，停产焦虑下业主想动 M580，评估 I/O 重配成本后选继续找同版本 67160 做冷备。
典型场景
- 市政给水/污水处理——Quantum 机架带 140DDI/140DDO/140ACI 本地 I/O + S908 RIO 远程站，67160 做主/备热备对。
- 火电厂化水/输煤程控——MB+ 联老上位机，Ethernet 接新 SCADA，67160 双口并用。
- 食品饮料灌装线——Unity ST 写批次逻辑，67160 扫描周期稳，不受 Windows 上位机影响。
- 石化 MRO——作为高价值 Legacy 备件 N+1 储备，尤其老项目 Rev 较老不易配。
真实案例
某沿海自来水厂，#1 热备对主 CPU（140CPU67160 Rev B）电池耗尽 RAM Clear，Download 后热备始终报”Standby Not Ready”。查发现库房另一台是 Rev D 固件，CRC 校验不一致拒同步。临时把 Rev D 做主、Rev B 降用（或等调同 Rev B 二手件），最终顺丰调一块同 Rev B 测试良品插进 Slot 2 做从，热备绿闪→常亮，切换测试 OK。仪控班长说：”以后备件不光看型号，Rev 也得一样，这课上了。”
