产品详情

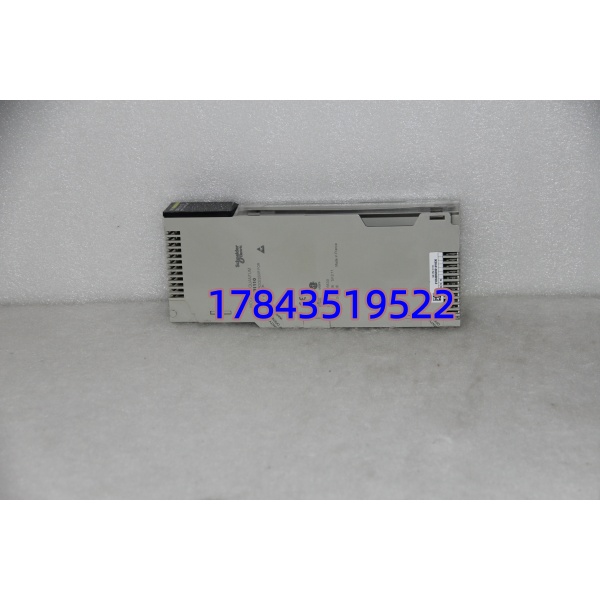

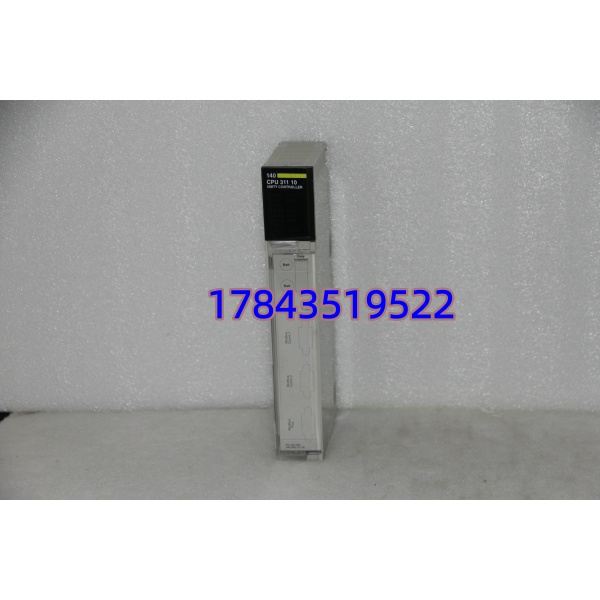

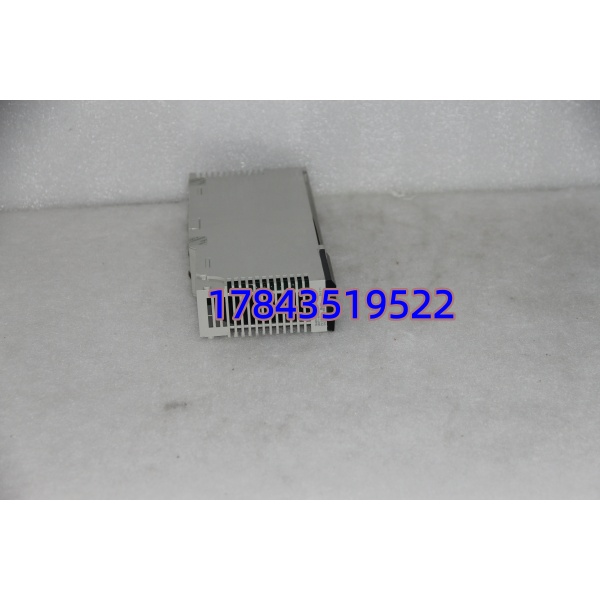

· 型号：140CPU31110
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：Modicon Quantum — 140CPU31110 Standard Unity Processor (No On-board Ethernet)
技术参数
| 参数项 | 规格值 |
|---|---|
| Schneider 型号 | 140CPU31110（140-CPU-311-10） |
| CPU 类型 | Quantum Standard Processor — 无板上 Ethernet 口（通信需配 140NOE77100/77101/77110 或 140NOM21200 等） |
| 处理器 | Intel 486 SX 兼容，66 MHz 时钟 |
| 用户内存 | 标配 512 KB SRAM（带电池后备 NVRAM 保存 Retain 区），可扩展至 2 MB 依具体 Flash 载版本（部分批次焊死 512KB——以 Unity Pro 读 Actual Memory Size 为准） |
| I/O 容量 | 最大 1024 输入字 + 1024 输出字（Typical 2048 I/O 点 mix），支持 ≤31 远程 I/O 站（RIO）或 ≤64 Drop（Depends on Comm Module） |
| 扫描时间 | 典型 0.3～1 ms/K 指令（布尔），完整程序周期依任务配置（MAST / FAST / AUX 三任务） |
| 编程语言 | LD / FBD / SFC / ST / IL（Unity Pro 全支持；老 Concept .apb 也兼容） |
| 组态软件 | Schneider Electric EcoStruxure Control Expert (Unity Pro) V2.x ~ V15.x；Concept 2.6（需 .apb 工程） |
| 电池 | 3.6V 锂电（典型型号 CR17335SE / TSXPLP01 兼容），维持 NVRAM/SRAM ≥5 年（@25℃），BAT LOW LED + %S5 系统位报警 |
| 热启/冷启 | 热启（RUN 掉电恢复保持 Retain），冷启（新下装或电池失效→ Default Init），支持 ROM 卡（140XCP 系列 Compact Flash 存应用镜像） |
| 状态 LED | RUN / STOP / ERR / BAT LOW / I/O Active / COM (via NOM/NOE 模块指示) |
| 供电 | Quantum 机架背板 5 VDC（典型功耗 6～8 W） |
| 冗余 | 本型号 不支持热备冗余——冗余需 140CPU31210（同代）或 140CPU65150（高性能）成对配置 |
| 安装 | Quantum 本地机架 Slot 1（或 Slot 1&2 冗余对），带钥匙开关 RUN/STOP/INIT |
| 工作温度 | 0℃～+60℃（控制柜），-25℃～+70℃（宽温涂层版后缀 C/K——确认原板后缀） |
| 认证 | CE / UL 508 / cULus / FM Cl I Div 2（依版本），SIL 2 Capable per IEC 61508（系统级） |
产品介绍
在某个炼油厂辅机控制改造里碰过——原装 140CPU31110 跑了 14 年，某次计划停电后重启报 “NVRAM Checksum Fail → Default Parameters Loaded”，原备份 .stu 下装恢复。没囤备件也没测电池（”CPU 不会坏”），半年后同柜冷却风扇堵转过温 Watchdog Reset→ 再上电 FLASH 某扇区读坏不能 Boot。原厂渠道 140CPU31110 交期 16 周起或显示无分配，第三方找同 Rev NOS 件空运 3 天顶上。这种老 Quantum 处理器属于”平时想不起，坏了急跳脚”——按 ABC-A 关键件对待。
从采购决策看：Quantum 仍 Schneider 长期支持平台但 140CPU31110 早期 Rev 进 Mature→Limited，新造交期不稳定。单价 ¥8k～15k 视渠道，但一次因缺 CPU 致装置停役损失是它的几十倍。 我们提供经 Unity Pro 可连机识别、RAM 读写、电池健康检测通过的 NOS 件 + 12 个月质保，并附《Quantum 电池更换与点备份操作备忘》——降低你”买了不会换/换完要重调”的顾虑。建议按在线每对机架（或每独立装置）备 ≥1 块同 Rev 冷备。
替换与升级建议
✅ 直接替换
- 140CPU31110 同型号不同 HW Rev（Rev A / B / C 等）——Unity Pro 自动识别，无需改工程（极小概率旧 Concept .apb 需 Re-Validate），插回原电池继续 RUN。优先找与原装同 Rev 减 Warning。
⚠️ 软件兼容（需改配置/可能需停机重下装）
- 140CPU31210（Quantum Standard w/ 更大 Mem / 有时支持 Redundancy 配对但单槽用法同）——物理插槽同，需 Unity Pro 改 CPU Type → “140CPU31210″、重编译（Rebuild All）、下装。若原程序用 31110 特有旧 Function Block 库一般向前兼容。工作量：15 min 编译 + 一个停机窗口下装。成本无新增硬件费。
- 140CPU65150 / 140CPU67060（高性能 Quantum Unity CPU，带板上 Ethernet）——物理同槽但属 Premium 性能级，必须改 Unity Pro CPU Type + 可需调整 I/O Address / Communication Setup（NOE 模块可保留或改用 CPU 板载口），重下装程序。部分老 Concept .apb 需先 Migrate 到 Unity Pro 再换 CPU Type。工作量：1～4 h（含回归测试），硬件成本更高。
❌ 硬件不兼容
- Premium (TSX P57xxx) / M340 / M580 CPU ——背板总线不同 Quantum 机架不认。
- 140CPU43412（老 984 兼容 CPU）——虽插同槽但固件架构不同（984 LL984 vs Unity），应用需重写，不属直换。
- 若原厂宣布 EOL 无 NOS：只能依赖经测拆机/NOS 库存或评估整柜升级 M580 + Harmony I/O（大改造成本 + SIL 验证）。
