描述
产品详情
· 型号：416NHM30030
· 品牌：Schneider Electric（Modicon）
· 系列：Modicon Communication PCI-85
规格参数
| 参数项 | 规格值 |
|---|---|

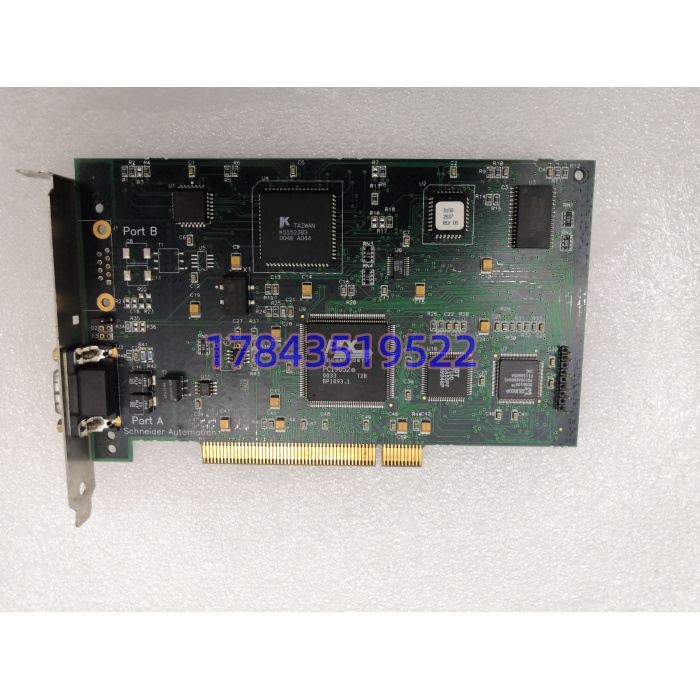

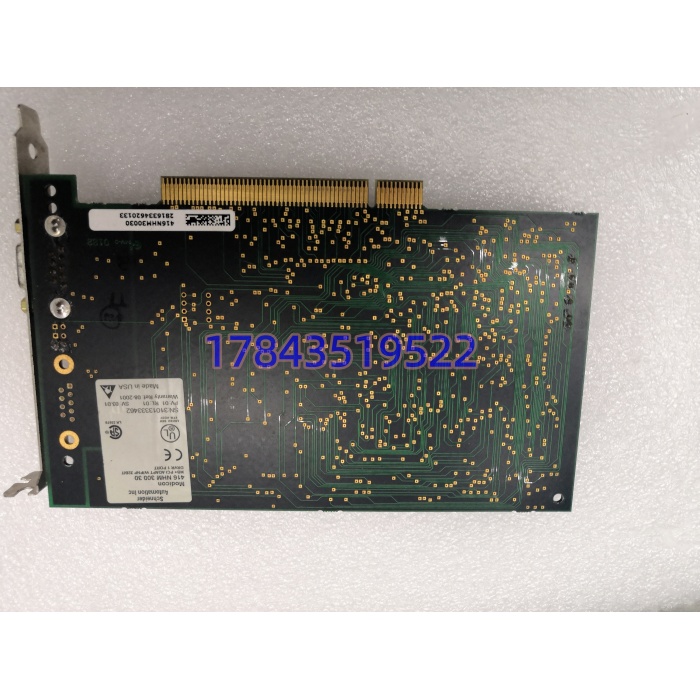

| 模块身份 | 416NHM30030，PCI-85 Modbus Plus Adapter（单电缆） |
| 同系对照 | 416NHM30030A（3.3 V/5 V 双兼容替代）、416NHM30032（双 DB9 口）、416NHM30030/2（早期 5 V 版） |
| 产品类型 | 32-bit PCI 2.2 适配器卡（全长半高约 6.6×4.7 in） |
| 主机接口 | PCI 5 V 仅（无 A 尾版不支持 3.3 V 槽，插现代工控机需确认 PCI 电压） |
| 现场接口 | 1×DB9 母（Modbus Plus 单电缆，A 尾版同），变压器隔离 2500 Vrms |
| 协议 | Modbus Plus（IEEE 802.4 令牌总线），1 Mbps 固定 |
| 节点能力 | MB+ 单段 32 节点 / 加中继 64；PCI 侧作为 1 个 MB+ 节点占 1~64 地址 |
| 供电 | PCI 背板 5 VDC，250 mA（≈1.25 W），无独立电源端子 |
| 驱动/软件 | Windows 95/98/NT4/2000 原厂 32 位驱动；后续 416NHM30030A 有 Win7/10 32 位民间验证，64 位需第三方 OPC 或虚拟机 |
| 诊断 LED | RDY（绿=初始化完）、TOK（黄=令牌活动）、ERR（红=CRC/地址冲突） |
| 电缆要求 | Belden 9841 屏蔽双绞，段长 ≤1500 m、分支 ≤30 m、两端 120 Ω 终端 |
| 机械 | 标准 PCI 卡 167.6×107 mm，约 0.15 kg（A 尾版标 0.465 kg 含挡片包装） |
| 工作温度 | 0~+60 ℃，5~95 % RH 无凝露 |
| 认证 | CE / UL / CSA / FM Cl.I Div.2 |
| 生命周期 | 原厂 416NHM30030（无 A）已 EOL，官方 FAQ 明文由 416NHM30030A 替代；2026 年流通以拆机翻新 + 少量 New Surplus 为主 |
产品介绍
从维护者视角切：MB+ 网上最容易被遗忘的不是 PLC 侧的 140NOM/CPU 口，是工程师站那张 PCI 卡——平时 Citect 画面刷得欢，等工控机重启、416NHM30030 的 RDY 灯不绿，整个上位采集层变”盲”，但 Quantum 站自身 MB+ 灯还绿（PLC 互访正常），运行工以为 DCS 好了其实只是监控盲区。在某个电厂循泵 SCADA 项目里碰过：工控机换主板（新主板 PCI 槽是 3.3 V 键位），老 416NHM30030 插上去不认（5 V 卡插 3.3 V 槽金手指碰不到位），Citect 报”MB+ driver not loaded”，热工班查两天驱动签名，最后发现是卡根本没上电。
它严格来说只在”工控机 PCI 电压匹配 + Windows 驱动代次”内可用：416NHM30030 无 A 尾只吃 5 V PCI，现代工控机（IPC 610H 后期、研华 PCA 新板）很多只剩 3.3 V 键 PCI 或纯 PCIe，硬插要么不认要么烧键位；跨到 416NHM30030A 才解决 3.3 V 兼容，但 Win10 64 位原厂无驱动，得走 VM 里 Win7 32 位或第三方 MB+ OPC（如 Kepware 老 MB+ 通道）。供应链上施耐德原厂无 A 尾版 EOL 多年，2026 年渠道价 800~3500 元浮动（拆机 800~1500、New Surplus 2000~3500），A 尾版 1500~4000 元。存量 MB+ 上位采集站留 1 张原厂近 5 年批次的 416NHM30030A（别死磕无 A 尾）做 A 类冷备，比停一次 Citect 监控重做 OPC 桥划算 10 倍——上位盲 4 小时工艺靠人工抄表的机会成本五位数起。
应用场景与库存策略
416NHM30030 挂掉的表现分两种：硬故障 RDY 不绿、设备管理器黄叹号，Citect/Unity 联机直接断；软故障是 TOK 灯偶闪 ERR 红、MB+ 错误计数慢涨，趋势数据偶发丢点，画面看不出”卡坏了”只看到某标签偶尔 Quality Bad。
- 火电/水电 SCADA 采集站（Citect 经 MB+ 读 Quantum 140CPU43412A）：每工程师站备 1 张冷备，优先备 416NHM30030A 而非无 A 尾（防新工控机 PCI 电压不匹配），原厂或授权翻新，库龄 ≤5 年，每半年上电挂 VM Win7 32 位测 RDY/TOK/ERR 三灯。
- 石化罐区 MB+ 网桥（工控机做 Modbus Plus→Modbus TCP 转发）：416NHM30030A 非它不可（PLC 侧不想再加 140NOE），A 类备件，安全库存 1 张/每 2 在线采集机。
- 造纸线老 Momentum 上位维护：建议供应商 VMI 代管，再订货点 = 在线工控机数×0.3 向上取整。
- 可容忍 4h 停机的水处理 SCADA：自身零库存但合同锁 48h 发货违约条款，区域兄弟厂互备。
- 院校 MB+ 教学台：别囤整卡，留 1 张样片讲令牌总线+DB9 终端电阻即可。
真实案例：2022 年西南某 2×300 MW 机组循泵 SCADA，工程师站工控机（2009 年研华 5 V PCI 槽）内 416NHM30030（无 A 尾）网卡芯片温漂，TOK 黄灯偶灭、ERR 红闪，Citect 里 18 个循泵轴温标签 Quality 间歇 Bad，运行工改抄现场表盘。库存系统”416NHM30030″有 1 张，到货是 416NHM30032（双口版），工控机机箱挡板开口不对，且驱动里节点映射按单口配的得改 NCM 文件。从上海保税仓调原厂 2018 批次 416NHM30030A（解决 3.3 V 兼容预留），专车 5 小时，停机 4 小时（含重装 VM 驱动+导 NCM），按人工抄表误判折机会成本约 7 万。之后 ERP 主编码改锁”416NHM30030A”作首选备件，无 A 尾 416NHM30030 单列禁新采购，备件属性强制写”需 5 V PCI 或 VM 兼容”。
