描述
产品详情

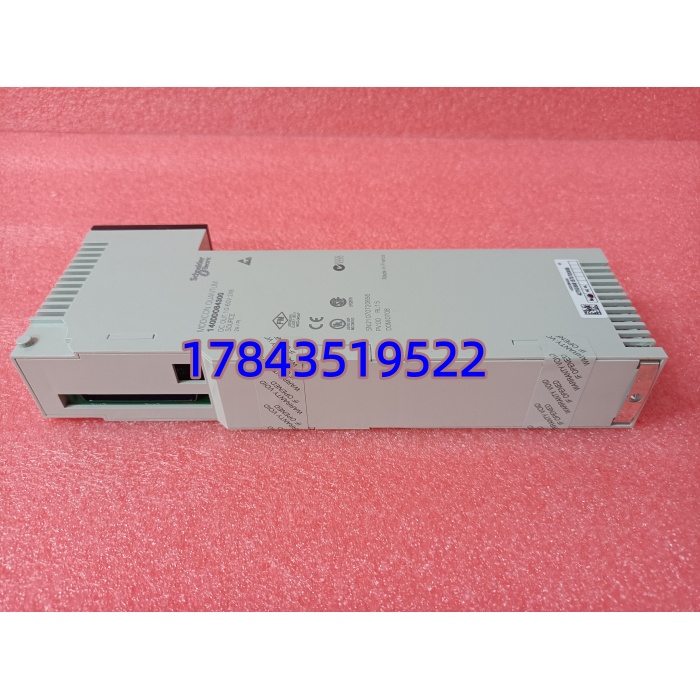

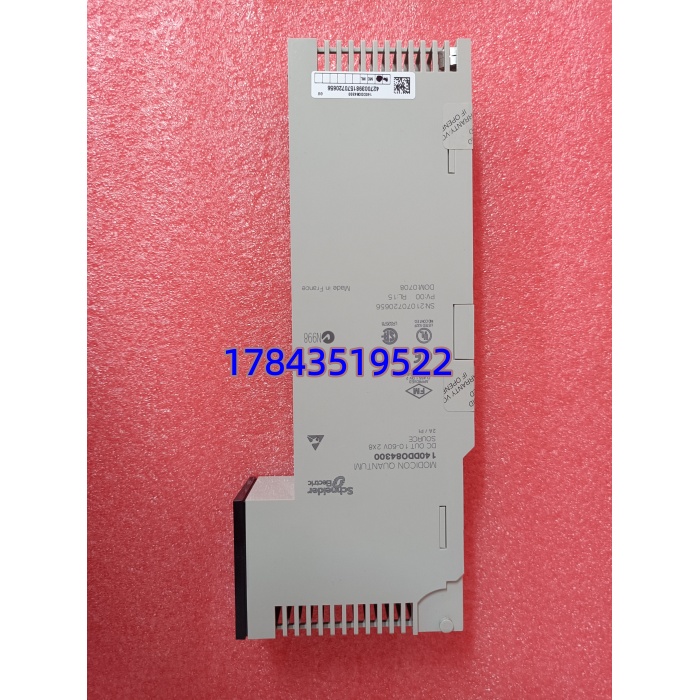

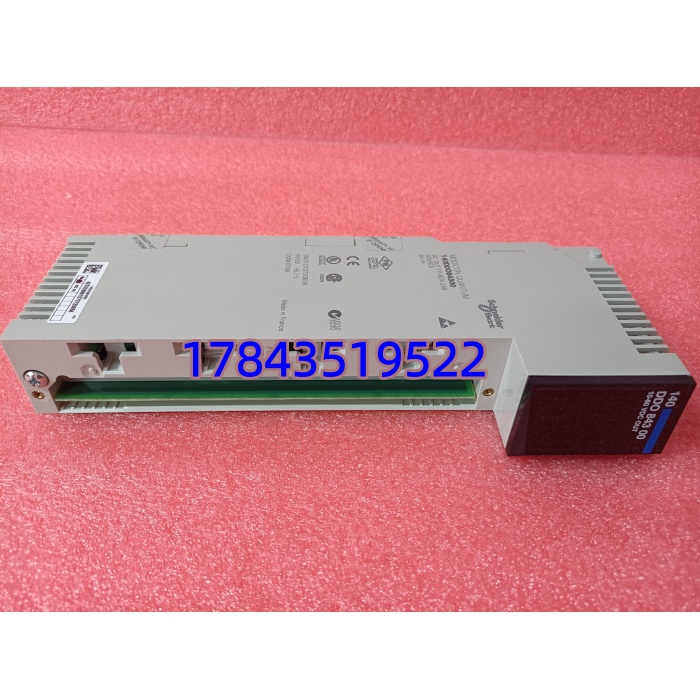

· 型号：140DDO84300
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum — DC Discrete Output Module（16 Point, Sourcing）
规格参数
- 模块类型：直流数字量离散输出模块（Discrete Output, Transistor Sourcing）
- 输出通道数：16 路，分为 2 组，每组 8 通道（各组独立公共端 + 隔离）
- 输出逻辑：正逻辑 / 源型（Sourcing）——电流从模块流出经负载回 0V
- 额定输出电压：24 V DC（工作范围 10～60 V DC，极限 10.2～72 V DC）
- 单通道最大连续电流：2.0 A @ 30℃（需核对手册降额曲线）
- 每组最大电流：6～8 A（依版本，典型每组配 8 A 熔断器）
- 模块总最大电流：12 A
- 浪涌电流承受能力：≤7.5 A（50 ms 典型）
- 导通压降：≤1 V @ 额定负载
- 关断漏电流：≤1 mA @ 60 V DC
- 开关响应时间：≤1 ms（0→1 及 1→0）
- 隔离：通道/总线 ↔ 背板 2500 Vrms DC（1 min）；组间 700 Vrms DC
- 输出保护：电子短路保护 + 每组 8 A 熔断器（可复位/更换），过流限流后自动或手动恢复
- 背板取电：+5 V DC @ 160 mA（典型），功耗 ≈ 1 W + (1V × ∑负载电流)
- 状态指示：1×绿 LED（Active/总线通讯）、1×红 LED（Ext Fault）、16×绿 LED（各通道 ON）
- 配套端子：推荐 140XTS00200（20针弹簧端子排）或 140XTS00300，需单独订购
- 工作温度：0 ～ +60℃；存储 -40 ～ +85℃；湿度 5～95% RH 无凝露
- 认证：UL 508、CSA C22.2 No.142、CE、FM Class I Div 2、GOST
- 尺寸/重量：约 103.9×40.3×250 mm，≈0.45 kg，防护等级 IP20（柜内安装）
产品介绍
140DDO84300 是 Modicon Quantum 机架里最常用的高驱动 DC 输出卡——16 路源型晶体管输出，每点最大能扛 2A，不像 140DDO35300（0.5A/点）那样受限，可以直接驱动小型 24V DC 接触器线圈或比例阀而不必加中间继电器（当然感性负载建议仍加续流二极管）。两组 8 通道各自带熔断器，一组短路跳保护不影响另一组运行，这点比不分组的卡在现场排查时友好得多。
有一点要注意：它是源型（Sourcing）输出，模块提供 +24V 给负载。如果现场设备是漏型（Sink）输入需电流流入模块，应改用 140DDO84310 或加中间继电器——买前务必核对原机架配置，混用会导致点不动作。端子排（140XTS00200）不随机附带。
应用场景与行业案例
痛点切入
我在水泥厂遇过一套 Quantum 系统原配 140DDO35300（0.5A/点）直接带 24V DC 电磁阀，夏天线圈微漏电导致几路长期接近满负荷，卡温升后随机误关阀。换成 140DDO84300 后每点 2A 裕量大，分组熔断器也拦住了短路蔓延，再没因此跳阀——老系统延寿换卡比改柜内接线划算。
典型场景
- 电力/化工辅网 — 驱动 MCC 控制箱内的 24V DC 中间继电器、电动门开/关命令线圈
- 冶金连铸/轧线 — 控制液压站电磁阀组（24V DC），分组隔离防止一组阀短路影响其余
- 水处理/污水 — PWM 控制加药计量泵启停、反冲洗电磁阀，响应 ≤1ms 够用
- 包装/印刷 OEM — 高速 DO 触发打码、喷墨、分拣气缸，可直接经 Unity Pro 做脉冲输出
真实案例
沿海某 LNG 接收站 BOG 压缩机控制柜，原 140DDO84300 服役 16 年后第二组 8A 熔断器老化接触不良导致 4 个卸料阀同时失电报警。停机窗口断电拔模块换新（同槽位），Concept 软件在线确认配置自动加载不需重下装。老师傅说：”这卡扛了十六年盐雾，备件库以后常驻一块——比等原厂交期靠谱。”
