描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 140CRP31200 |
| 制造商 | Schneider Electric（原 Modicon） |
| 产品类型 | 远程 I/O 通信模块 (CRP) |
| 所属系统 | Modicon Quantum PLC 系列 |
| 适配机架 | Quantum 本地/远程 I/O 机架（如 140CRA / 140CPS 系列机架） |
| 通信接口 | Quantum 背板总线（用于本地扩展）/ 远程 I/O 链路 |
| 通信协议 | Modbus Plus / Modbus TCP（依配置和固件版本） |
| 数据传输速率 | 最高 1 Mbps（背板总线）/ 依远程链路规格 |
| 冗余支持 | 支持冗余通信链路（双 CRP 配置），切换时间 <100ms |
| 隔离电压 | 通信端口 ≥ 500 V DC 隔离 |
| 供电电压 | 由 Quantum 机架底板供电（5V DC 背板电源） |
| 功耗 | < 5 W（典型） |
| 诊断功能 | 模块状态 LED（RUN / COM / ERR）/ 链路状态指示 |
| 安装方式 | Quantum 机架专用槽位（通常为右侧通信槽） |
| 热插拔 | 支持（冗余配置下可在线更换） |
| 工作温度 | 0°C 至 +60°C |
| 储藏温度 | -40°C 至 +85°C |
| 湿度 | 5% 至 95% RH，非凝露 |
| 防护等级 | IP20（柜内安装） |
| 认证 | UL / CE / CSA / IEC 61131-2 |
| 尺寸(约) | 标准 Quantum 单槽宽度 |
| 重量(约) | 0.3–0.5 kg |
产品深度介绍

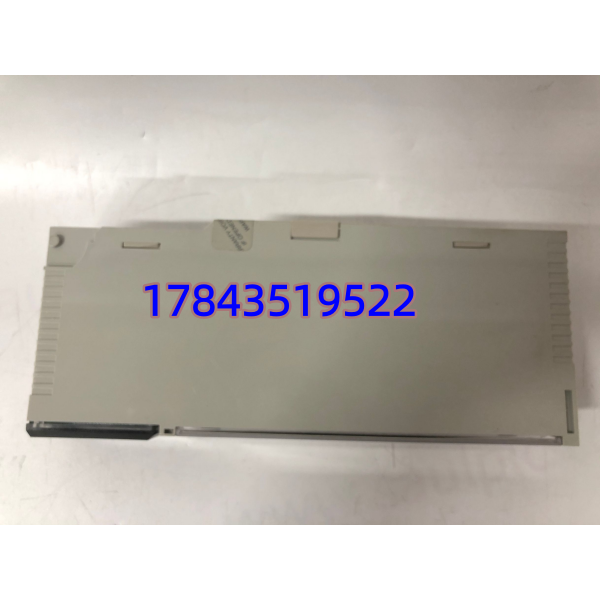

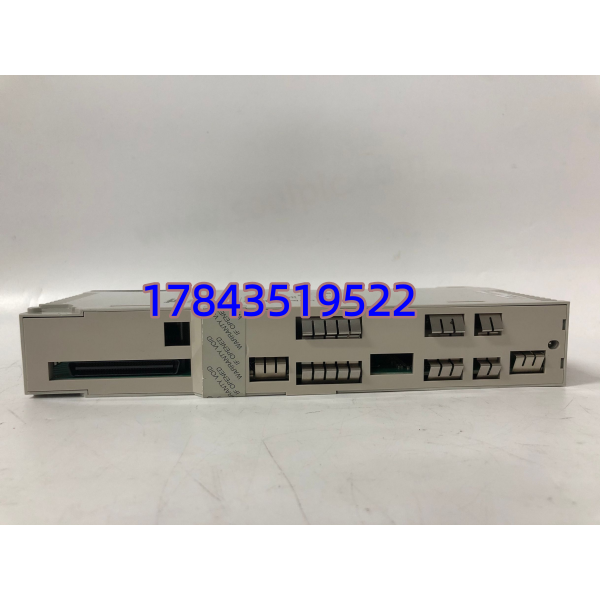

Schneider Electric 140CRP31200 是 Modicon Quantum PLC 系列中的远程 I/O 通信模块（CRP），承担着 Quantum 系统本地机架与远程 I/O 站之间的高速数据交换任务。它插在 Quantum 机架的专用通信槽位上，通过背板总线或远程通信链路将分散在各 I/O 机架上的数据汇总至主 CPU，实现大规模分布式 I/O 的统一管理和控制。
模块支持冗余通信链路配置，双 CRP 热备运行时主链路故障可在 100ms 内自动切换至备用链路，确保数据不中断。作为 Quantum 系统扩展 I/O 容量的核心组件，140CRP31200 在大型产线、电站辅助系统、水厂 SCADA 等需要数百乃至上千 I/O 点的场景中发挥着”神经中枢”的作用。相比普通 PLC 本地 I/O，CRP 方案允许将 I/O 机架分散部署在距离 CPU 数百米甚至数公里的位置（通过光纤或双绞线链路），大幅减少现场布线成本。
应用场景与行业案例
大型水厂的加药间、滤池、泵房分布在几百米范围内，如果全部拉电缆回中控室，光电缆成本就是几十万。Quantum + CRP 的方案就是——中控室放 CPU 和主 CRP，各工艺段放远程 I/O 机架加从 CRP，一根通信电缆搞定所有 DI/AI/DO/AO 数据。
典型应用场景：
- 市政水处理 — 大型水厂/污水厂 SCADA
滤池、加药间、泵房、消毒间各放一个远程 I/O 机架，CRP 模块通过单根通信电缆（或光纤）将所有 IO 数据传回中控室 Quantum CPU。省掉数公里的控制电缆。
- 火力发电 — 输煤/化水/除灰辅助系统
电厂辅助系统点多面广，输煤皮带廊、化水车间、除灰渣系统距离主控楼几百米。CRP 远程 I/O 方案比拉电缆节省 60% 以上布线成本。
- 石油化工 — 罐区/码头远程监控
炼油厂罐区、装卸码头距离控制室远，CRP 支持远程 I/O 链路将液位、温度、阀门状态、泵运行状态统一采集回 DCS/PLC。
- 冶金 — 烧结/球团厂分布式控制
烧结机头、机尾、环冷机、成品筛分各工艺段距离远，CRP 远程 I/O 方案实现分布式部署、集中控制。
案例：某日处理 20 万吨污水厂通信链路”闪断”
去年夏天，华南某大型污水厂滤池 PLC 与中控室 Quantum CPU 之间的通信频繁闪断，每次 2-3 秒自动恢复。连续出现一周，运行人员以为是电磁干扰。
电气工程师蹲点排查，发现是滤池侧远程机架的 140CRP31200 的 ERR LED 偶尔闪烁，通信链路在重连。进一步检查发现模块运行温度偏高（柜内无空调，夏季 50°C+），老旧 CRP 的收发器芯片热稳定性下降。
更换新批次 140CRP31200 后，通信链路稳定，连续运行 6 个月无闪断。同时加装了机柜空调，控制柜温度降到 35°C 以下。
电气主管事后总结：”老卡热稳定性不够了，夏天一烤就抽风。通信模块不像 I/O 卡，坏了全站数据全丢，影响面大得多。”
