描述
产品详情

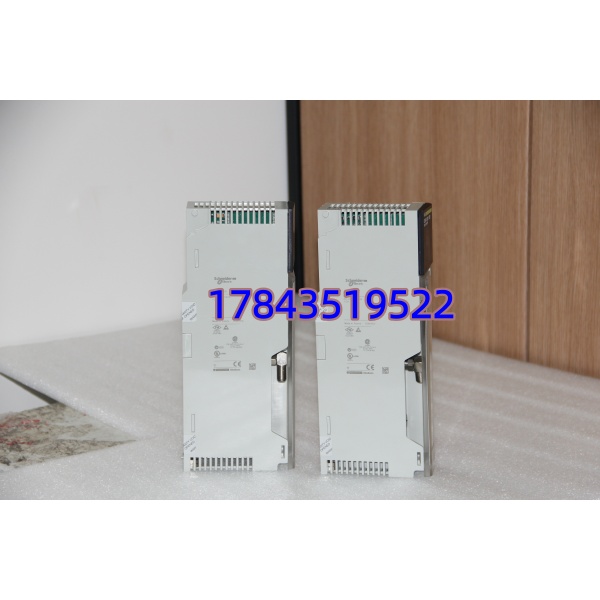

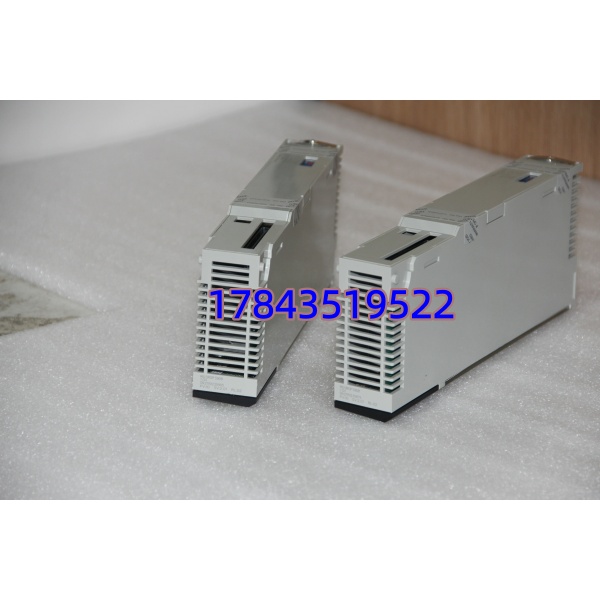

· 型号：140CRA93100
· 品牌：Schneider Electric（Modicon Premium TSX 140 Series）
· 系列：Modicon TSX Premium 140 — Remote I/O Adapter Module（Ethernet RIO Head，配 140 扩展机架如 TSXRKY4/8）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140CRA93100（Premium Ethernet RIO Adapter / Head Module） |
| 施耐德订货号 | 140CRA93100（旧目录亦见 TSXCRA93100 — 同一物，140 前缀 = 140 机架版） |
| 制造商 | Schneider Electric Industries SAS（法国） |
| 适用系统 | Modicon TSX Premium 140 扩展/远程 I/O 机架（TSXRKY 系列底架 + 140 系列 I/O 模块），由主站（Premium CPU 带 NOE/内置 Eth 或 M340/M580 via Ethernet RIO）经交换机连入 |
| 模块类型 | RIO Adapter（Head Module）— 安装于远程机架 Slot 1（最左），取代 CPU 位置；不接受用户程序，存储 RIO Drop 配置 + IP 参数 |
| 通信端口 | 1× RJ45 10/100Base-T（Auto MDI/MDIX，支持全/半双工，Link/Act LED），部分版本 1× 串行口服务（配置/diag） |
| 支持协议 | Schneider Fipway RIO over Ethernet、Modbus TCP Server（部分应用用做简单 I/O 映射）、ARP / ICMP / DHCP / BOOTP（IP 获取方式可设） |
| RIO 容量（每 Drop） | 典型 Max 32 DI + 32 DO + 16 AI + 8 AO（总计 I/O 字 ≤ 128 输入字 + 128 输出字 依 Premium RIO 规范），具体受主站扫描时间限制 |
| 媒质冗余 | 支持 A/B 双缆 Media Redundancy（需主站也配双 NIC 或 2× CRA93100 做 Drop 级冗余——单 CRA93100 无 1+1 模块级冗余） |
| IP 配置方式 | 通过 X-Way / Unity Pro（PLC → Configure RIO → Drop Properties）、DHCP/BOOTP 或 onboard DIP + serial console（依 HW Rev） |
| LED 指示 | PWR（背板供 OK）、RUN（RIO Link Established）、ERR/DIAG（配置错/通信断）、COM（Ethernet Activity）、Link/Act |
| 供电要求 | 140 远程机架背板 24 VDC（由该机架 PS 模块如 140CPS11420 供给），典型功耗 ≤6 W |
| 配置软件 | EcoStruxure Control Expert（Unity Pro）→ “Configure RIO” 添加 Drop → 选 140CRA93100 → Assign I/O Modules → Set IP/MAC → Download RIO Config to Main CPU（RIO 参数存主 CPU 下装时自动下发至 CRA） |
| 安装位置 | 远程/扩展 140 机架最左槽位（Slot 1 / Head Slot），右侧依次为 I/O 模块（AI/AO/DI/DO/特殊 I/O） |
| 运行环境 | 0℃～+60℃（贮存 -40℃～+85℃），5%–95% RH 非凝露，IEC 61131-2 环境 Class A/B |
| 认证 | CE、UL 508、cULus、RoHS、DNV/GL（部分批次）、符合 IEC 61000-6-2/4 |
| 物理尺寸 | 标准 140 模块 ≈ 250×35×130 mm（H×W×D），≈0.3 kg |
| 生命周期状态 | Premium 140 系列 Mature / Limited Availability — 新原包可订（法产交期 6–14 周波动），部分区域引导迁移至 M340/M580 + BMX E/IP 远程 I/O；140CRA93100 仍属 Premium 远程 I/O 主力现役件 |
| 注意 | CRA93100 ≠ CPU！不可插 CPU 槽当控制器用；与 140NOE771xx（以太网模块插 CPU 机架）功能不同 — CRA 是 RIO Head，NOE 是 CPU 扩展通信卡 |
产品介绍
在某污水处理厂碰过——主 Premium CPU（140CPU11302+NOE77101）带三个远程 I/O Drop（各配 140CRA93100 + DI/DO/AI），暴雨后一个 Drop 全点”???（Communication Loss）”，查交换机端口 Link 灯灭，追线是室外光缆断；恢复光缆后 CRA93100 自动重链 RIO 恢复正常——这演示了 CRA93100 的价值：它无逻辑只保活链路，主站问它答，链路断恢复自动重同步不须人工干预。但另一次碰过硬故障：CRA93100 RJ45 口变压器雷击打坏（户外架空网段未加 SPD），换模块解决。这块卡在 Premium 扩展架里是”RIO 门户”——它挂了整组远程 DI/DO/AI 从主站消失，可能触发 “I/O Drop Lost” 报警或（若主程序未做通信监视）控制回路用旧映像值造成隐患。
严格来说 140CRA93100 只做以太网 RIO——若你现网用 Fipway 同轴/光纤串行 RIO 老架构（需 140CRA21200 系列），它不替。从采购 ROI 看属 A 类（远程 I/O 入口），按远程 Drop 机架数 N+1 冷备（通常每 Drop 配 1 块 ，多 Drop 可共享 1 件周转），注意与现网 HW Rev 尽量一致——新版通常向下兼容 RIO 协议但大跨度建议先在测试架确认主站 Recognize Drop OK。施耐德对该系列仍供但交期偶 8–16 周波动——急单确认库存。
替换与升级建议
✅ 直接替换
- 140CRA93100 ←→ 同型号新品 / NOS / Refurb（HW Rev GA/GB 通常兼容，Unity Pro RIO Scan 自动识别）
- 更换不需改应用逻辑——RIO 配置存在主 CPU，换 CRA 上电主站下装 RIO Param 自动刷 IP+Drop Def（或按预设 DHCP/BOOTP 获同 IP）→ Confirm “Drop Recognized” 即可
- 140CRA93200（同期版有时带不同默认设置或 conformal coat）→ 物理同可互替，确认主站 RIO 配置中 Module Type 匹配或 Allow Auto Detect（多数情况自动通过）
⚠️ 软件兼容（需改配置）
- 若原架构是 Fipway 串行 RIO（140CRA21200 系列）→ 140CRA93100(Eth RIO)：物理/协议均不同，需改主站增加 Ethernet RIO 配置、布以太网线、可能增交换机——工作量 ≈ 半个改造日 + 布线成本，不建议混代仅因缺货
- 若计划迁 M340/M580：用 BMX E/IP 远程 I/O 头（如 BMX DDI/DDI+ETY 网关或 M580 本地 I/O + NOE）→ 整体 I/O 柜迁移评估（CAPEX 较高）， 无直接 Pin-to-Pin 替 M340 头模块
❌ 硬件不兼容
- 140NOE77101（CPU 机架以太网通信扩展卡）→ 不能替 （NOE 插 CPU 机架做主站通信，CRA 是远程架 Head——功能/插槽均不同，插 CRA 槽报 Wrong Module Type）
- BMX E/IP 头模块 → 不能插 Premium 140 机架背板（引脚不同）
- 若无直接替代且 Premium EOL 地区缺货：依赖二手测好库存或评估整 Drop 迁 M340/M580 + ETY 网关保留现场接线（最大保留投资）
