描述
产品详情

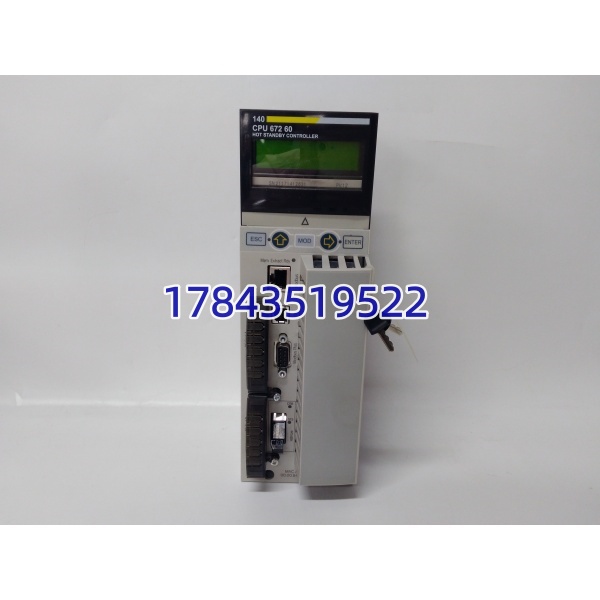

· 型号：140CPU67260（常见完整型号 140CPU67260C——C=Conformal Coating / U=Unity 固件预装）
· 品牌：Schneider Electric（Modicon Quantum Series）
· 系列：Modicon Quantum — Unity Platform CPU (High Performance with Dual Ethernet)
规格参数
- 产品型号：140CPU67260（Schneider Order Code，常带后缀 C/U，例 140CPU67260C）
- CPU 架构：32-bit 微处理器（80486-class / RISC 衍生），主频 ≈133MHz
- 操作系统：Quantum Unity Executive（预装，兼容 Unity Pro V2.x～V13.x 依 CPU 固件版本）
- 用户内存：5 MB（Flash + RAM 分区可调，典型 3MB prog + 2MB data 或反之），电池备份 SRAM 保持
- I/O 寻址能力：本地机架 + 远程 I/O（via Ethernet I/O Scanner / Modbus Plus / S908 远程网），最大 31 远程站，单 CPU 典型 >30000 I/O 点理论
- 编程口：前面板 1× USB-B（本地 Unity Pro 连接，替代老 RS-232/RS-485 口）、1× RJ45 串行（Modbus ASCII/RTU Master/Slave，用于老 HMI 或编程）
- 以太网口：2× 10/100Base-TX RJ45（auto-MDIX），支持：
- Modbus TCP Server/Client
- X-Way / IO Scanning（连 M340/M580 远程 Ethernet I/O）
- Hot Standby 冗余同步（两 CPU 间通过 EthA↔EthB 交叉缆或经交换机）
- SNMP / FDR / DHCP（依固件版本）
- 热备支持：是，与另一台 140CPU67260 配对做 1:1 Hot Standby（需 140CHS11000/140CHS21000 热备机架或同机架双 CPU 槽——Quantum 通常主/备分插两机架通过 fibre 同步模块或 Eth 同步）
- 扫描时间：布尔指令 ≈0.03～0.05 µs，典型中型程序周期 5～30ms（依代码复杂度）
- 系统位/字：内置 %S（系统状态位）、%SW（系统字）、%MW（内存字，电池保持）
- 电池备份：前面板可更换锂电池（原厂推荐 490NAA27100 或等同 CR2477N 带插头），断电保持 SRAM ≥5 年 @25℃
- 状态 LED：RUN / STOP / ERR / I/O / COM / ETH1 ACT/LINK / ETH2 ACT/LINK / BAT LOW
- 钥匙开关：3 位（RUN / STOP / RESET/INIT），带钥匙锁定
- 供电：由 Quantum 机架背板供 5VDC（典型 1.2～1.5A，≈7～8W）
- 安装：Quantum 标准机架 Slot 1（最左），单槽宽
- 工作温度：-20℃ ～ +60℃（C 版 conformal coating 适用更严苛环境）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- 尺寸：标准 Quantum 单槽（约 25.4mm 宽 × 高 适机架）
- 重量：约 0.35 kg
- 认证：CE、UL、CSA、ATEX/IECEx Zone 2（C 后缀）
- 配套软件：EcoStruxure™ Control Expert（原 Unity Pro）V8.x 以上建议；老 Concept 仅限早期 140CPU3系列不兼容本 CPU
产品介绍
140CPU67260 是 Schneider Modicon Quantum 高端 Unity 平台的主力 CPU——简单说就是老牌大型 DCS/SCADA 项目的”大脑”，常见于电力、冶金、水处理、油气田集输站。它比早期的 140CPU43412A（Concept 平台）强在：双以太网口原生支持 Modbus TCP + IO Scanning + Hot Standby 同步，USB 本地编程口代替老 RS-232/485，内存大到够跑复杂 PID、顺控和数据交换块。Quantum 机架通常 Slot1 插它，后面跟 DI/DO/AI/AO/通讯模块（140CRP93200 远程头等）。
换 CPU 最要命的是应用版本匹配 + 电池状态 + 热备同步。新卡 Flash 空或固件版本不同可能 Unity Pro 提示 “CPU Firmware Mismatch”——需先用 Unity Pro 做 Firmware Update 或下载含 OS 的项目。买拆机件确认电池未漏液（漏液腐蚀 PCB 铜箔是 Quantum CPU 头号死因，我现场见过多起），换完用 Unity Pro “Upload” 从原备份或在线读回确认 CRC 一致，热备系统先换备用侧→同步正常后再切主换原主。
应用场景与行业案例
痛点切入：
水处理厂提升泵站 Quantum 柜 A 系 140CPU67260 运行 14 年后 BAT LOW LED 常亮，换新电池后仍亮——拆出见原 CR2477N 座周围轻微漏液腐蚀 NVRAM 保持电路，偶尔上电报 “Memory Checksum Error” 需 Clear Memory 重下程序。我遇过这种情况，B 系热备接管但无冗余了，借停机窗口换同型号拆机测试件（确认电池 >3V 无漏液），Download OS+App+Retain Variables 后 A/B 双 CPU 热备恢复正常。
典型场景：
- 市政污水/给水厂 SCADA 主站——Quantum 机架 140CPU67260 + 140CPS 电源 + 140DDI/140ACO I/O，双 Eth 口分别连中控 MES 网和现场远程 I/O 环网（140NOC77101 等）
- 冶金高炉/烧结机 辅助控制——与 Siemens S7-400 并列做公用系统（除尘、循环水），Hot Standby 保证切换 <100ms 不丢顺控步
- 油气田集输站 RTU 升级保留架构——原 Quantum 机架换新 CPU 获 Ethernet I/O Scanning 能力连 M580 远程站，不做全盘 DCS 改造
- 电厂化学水处理/除灰程控——Concept 老程序经 Unity Pro 迁移至 140CPU67260 获更大内存和以太网诊断能力
真实案例：
北方某 300kt/d 污水厂，Quantum 热备柜 A 侧 140CPU67260C ERR 闪、BAT LOW 常亮，B 侧正常跑。拆 A 侧 CPU 见电池座绿锈——EEPROM 保持区偶校验错。库房有测试好拆机同型号（确认无腐蚀、电池电压 OK），断电拔出原 CPU（先拍照钥匙开关位置+以太网 IP DIP 若设固定 IP），插新卡上电 RUN 灯闪待同步，用 Unity Pro Connect → Transfer OS+Application → 核对 %MW 初始值 → 确认 A/B 同步 LED 常亮。自控班长说”Quantum 这 CPU 最怕电池漏液，五年一换还得看座子，备件卡到手先翻过背面”。
