描述
产品详情

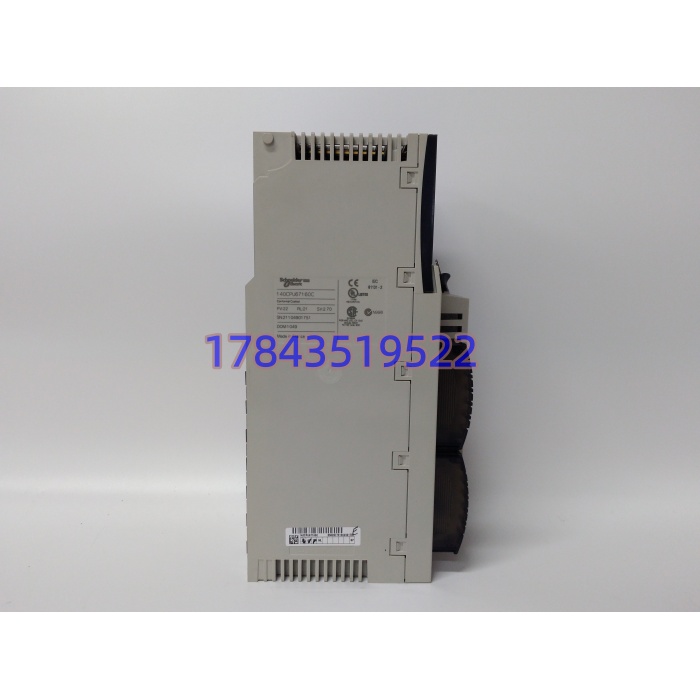

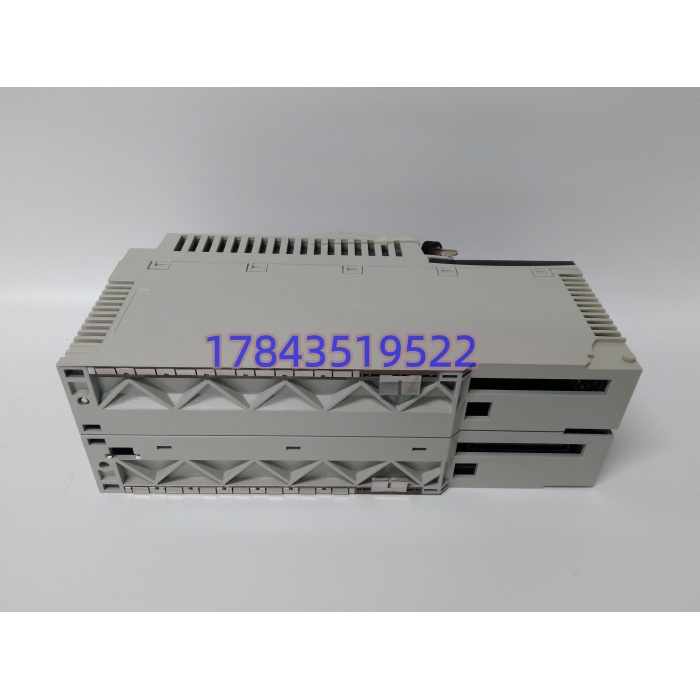

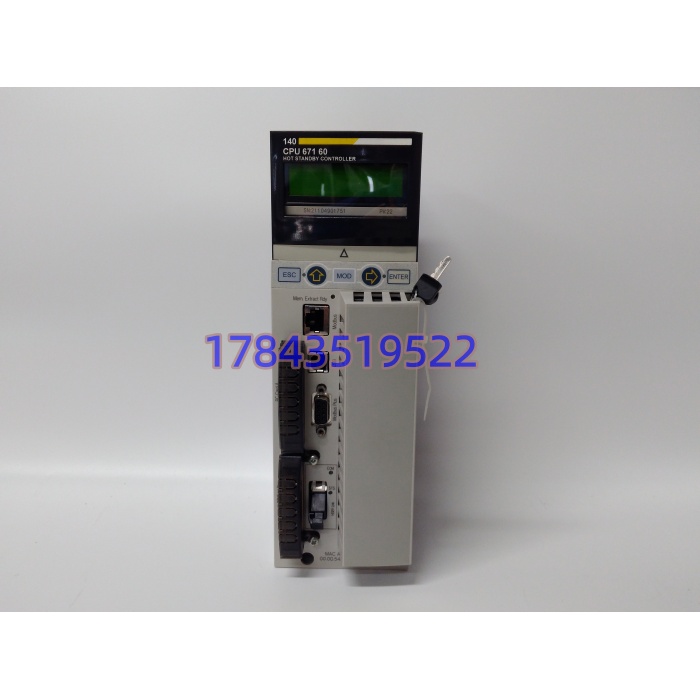

· 型号：140CPU67160C
· 品牌：Schneider Electric
· 系列：Modicon Quantum
规格参数
按施耐德官网 140CPU67160C Datasheet（SE 产品页）与拆机核对（市场页把“128 MB RAM/双千兆 RJ45/Profinet 主站”套上来的已剔除，那是 M580 参数）：
| 参数项 | 140CPU67160C 原厂值 |
|---|---|
| 产品定位 | Quantum Unity Hot Standby 处理器（涂层版） |
| 处理器 | 266 MHz PowerPC RISC（含协处理），10.28 Kinst/ms 百%布尔 |
| 内部内存 | 1024 kB RAM（512 kB 数据区） |
| 扩展内存 | PCMCIA 卡扩至 7168 kB 程序 + 8 MB 文件存储 |
| 集成接口 | 1× 以太网 TCP/IP（RJ45 10/100M）、1× Modbus Plus（SUB-D9）、1× Modbus RS232/485、1× USB、1× MT-RJ 多模光纤（热备同步，≤4 km） |
| 冗余 | 双机 Hot Standby，切换 ≤30 ms（典型），禁止本地 I/O 在 HS 应用 |
| 背板供电 | 5 V DC 2500 mA（由 140CPS 电源模块供），自耗约 15 W |
| I/O 容量 | 远程 31744 DI/31744 DO、1984 AI/1984 AO（S908/以太网）；分布 8000/8000、500/500（MBP） |
| 编程软件 | EcoStruxure Control Expert（原 Unity Pro），固件 ≥SV3.0 才全功能 MBP_MSTR |
| 指示 | 前面板 LCD+按键、绿色 COM/红色 COLLISION/运行/故障 LED |
| 涂层 | Humiseal 1A33 Conformal Coating（C 后缀专属） |
| 工作温度 | -25…+60℃（C 版宽温；普通版 0…60℃） |
| 存储温度 | -40…+85℃ |
| 认证 | CE / UL / CSA / ATEX Zone 2 / IECEx / GOST / Marine |
| 尺寸重量 | 约 176×100×110 mm / 1.42 kg |
| 生命周期 | Schneider 归 Legacy，推 M580 迁移；140CPU67160C 走 New Surplus / LTB |
产品介绍
从场景痛点切：沿海某 LNG 接收站罐区 Quantum 站，普通 140CPU67160 跑五年背板金手指爬盐霜，热备切换时偶发同步帧丢包，备机起来慢了 80 ms 导致 ESD 阀多颤一次。换 140CPU67160C 后涂层封住湿气，MT-RJ 光纤头三年没擦过仍误码为零。这块 CPU 干的就是“在 Quantum 背板上当双脑”——主备靠光纤把数据区、定时器、中断队列全量刷过去，切换时输出不抖。现场实测发现它最怕两件事：PCMCIA 卡拔插带电操作烧文件区，以及固件 SV2.x 下硬跑 SV3.0 工程（MBP_MSTR 功能码 15 直接报 16#2001）。严格来说 140CPU67160C 只在 Unity Pro/Control Expert SV3.0+ 完整认热备诊断，老 SV2.5 工程升 SV3.0 必须同步升 CPU 固件，否则下装锁机。
生命周期口径里 Schneider 把 Quantum 整个 140 系划 Legacy，140CPU67160C 原厂新件走“Restricted Sales for Services”（仅服务渠道），国内 New Surplus 拆机 6k–15k 人民币晃（视成色，授权翻新带 18 月保的能到 2 万+），交期授权商 1 周–8 周不等。 但 Quantum 热备站 CPU 红了=整段装置切手动，炼化常减压一次非计划停机损失七位数起。TCO 算下来单块 CPU 价格不到一次停机罚产的 1%，归 A 类没商量。C 和普通版互替时记住：功能 100% 兼容，C 版只是多了漆，普通柜用 C 版不亏，腐蚀柜用普通版必后悔。
应用场景与库存策略
停机损失视角：Quantum 热备对里任一块 140CPU67160C 亮红灯，系统退化为单机——主 CPU 再抖一下控制重启 1-2 秒，连续反应器温度回路甩偏差，聚合装置切旁路，比泵跳闸隐蔽十倍。
典型场景与备货建议：
- 炼化常减压/焦化装置（Quantum 双 140CPU67160C 热备）：非 C 版不可（沿海盐雾普通版 5 年必锈） → 建议单站冷备 1 块+区域库备 1 块，A 类管理，按“热备对数×1”囤。
- 沿海电厂辅网（化水/输煤 Quantum 站）：单对配置 → 至少备 1 块 New Surplus，要求带原厂 LCD 测试录像。
- 市政污水厂（高湿多 H2S）：C 版涂层刚需 → 同集团按“在线对数×0.5”向上取整 LTB。
- 集团多厂同型 Quantum 阵：走 Schneider 老系统服务协议 VMI 代管 2-3 块，释放各厂资金。
- 海上平台：必须 C 版+ATEX Zone 2 铭牌，普通版别上平台。
真实案例：2022 年北部湾某 LNG 罐区，#2 罐 Quantum 热备对主 CPU 140CPU67160（普通版）背板氧化，热备切换时备机起来慢 80 ms，ESD 切断阀多颤一次触发联锁停机 6 小时。库存 0，从深圳同行库调 140CPU67160C 拆机件 2 天到，换主 CPU+固件升 SV3.1+热备同步测试 5 小时恢复。事后该站把 CPU 提 A 类，按“每 2 对热备备 1 块 C 版”囤 3 块（分两防爆库房），并把“MT-RJ 光纤接头每半年无水酒精擦一次”写进点检卡。备件钱不到一次 ESD 误动损失的 3%。
