描述
关键技术规格
| 参数 | 规格值 |
|---|---|

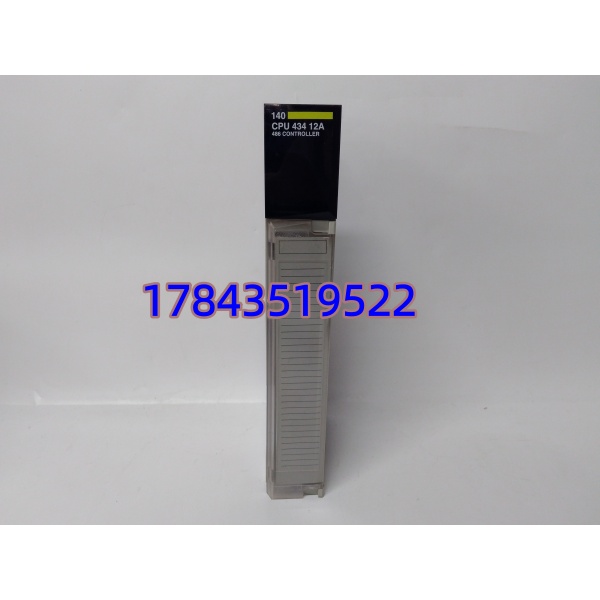

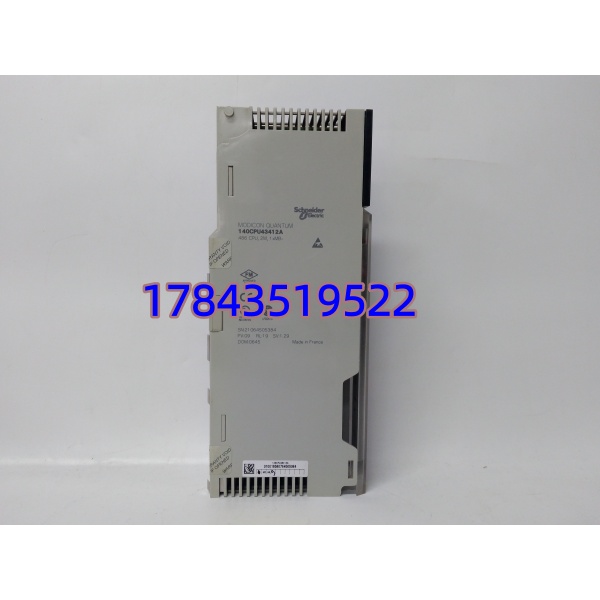

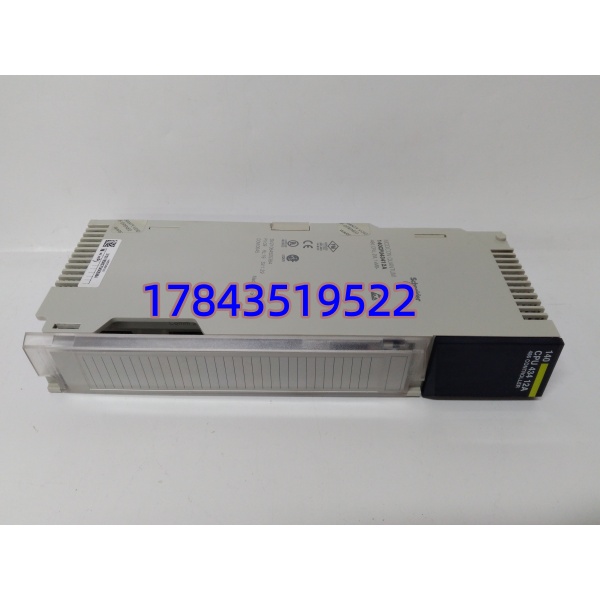

| 产品型号 | Schneider Electric 140CPU43412A |
| 制造商 | Schneider Electric (原 Modicon / AEG Modicon) |
| 模块类型 | Modicon Quantum PLC 主 CPU 模块 |
| 处理器 | 80486 兼容工业级 32-bit |
| 用户内存 | 256 KB（数据 + 程序，依固件版本略有差异） |
| 系统内存 | 约 54 KB 系统保留 |
| 编程语言 | LD / FBD / SFC / ST / IL（Unity Pro）；Concept 兼容模式 |
| 扫描周期 | 典型 5–30 ms（依程序规模及 I/O 数量） |
| 通信端口 |
|
| 扩展通信 | 通过 Quantum 背板槽位扩展 Ethernet / Modbus Plus / Profibus DP 等通信模块 |
| I/O 支持 | 本地 I/O（同机架）+ 远程 I/O（通过 RIO 或 Ethernet I/O 适配器） |
| 热备冗余 | 支持（需配 Hot Standby 机架 140CHS11000 + 140CRP93x0x + 140CPS11x00 电源） |
| 供电方式 | 由 Quantum 机架背板取电（通常经 140CPS 系列电源模块） |
| 典型功耗 | ≈ 5–7 W |
| 电池备份 | 需外部电池模块（140XCP50000 或安装于机架电池仓）保存保持寄存器 |
| 工作温度 | 0°C ～ +60°C |
| 存储温度 | -40°C ～ +85°C |
| 湿度 | 5%–95% 非凝露 |
| 安装方式 | 插入 Quantum 本地机架 Slot 1（CPU 专用槽位） |
| 热插拔 | CPU 本身不支持运行中插拔；I/O 模块支持热插拔 |
| 编程软件 | Schneider Electric Unity Pro (现 EcoStruxure Control Expert) / Concept (旧工程) |
| 尺寸 / 重量 | ≈ 250×170×50 mm / ≈0.8 kg |
| 认证 | CE / UL / CSA / FM Class I Div 2 / ATEX（部分配置） |
产品深度介绍
Schneider 140CPU43412A 是 Modicon Quantum 系列的中端主处理器，内置 256KB 用户内存和双串行通信口，可运行 Unity Pro 或 Concept 格式的应用程序，是众多在役电厂、水厂、冶金生产线 DCS/SCADA 系统的控制核心。它管理本地机架内 DI/DO/AI/AO 模块及通过 RIO 或 Ethernet 连接的远程 I/O 站，支持 Modbus RTU 协议与第三方设备通信。
作为 140CPU43412 系列的 A 版本，通常代表特定固件步进或硬件 Revision，与早期 140CPU43412（无后缀或 B/C）在大部分应用中可互换，但建议核对原工程所用固件版本。Quantum 系统以高 MTBF 和强抗干扰著称，140CPU43412A 适合中等规模过程控制及关键机组辅助控制——既是老系统延寿的必需备件，也是二手/翻新 Quantum 机架的标准配置 CPU。
应用场景与行业案例
Quantum CPU 故障表现通常是：上电 RUN 灯不亮、反复报”Memory Parity Error”、或能运行但周期性 Watchdog Trip。老系统最常见是电池耗尽导致保持寄存器丢失——换新 CPU 后必须重新下装程序并更换电池。若 CPU 本身硬件损坏，需整机替换。
典型应用场景：
- 火力/水力发电厂 — 辅机程控（化学水、输煤、除灰、循环水）
Quantum CPU 作为辅机程控主站，管理数十个远程 I/O 站。CPU 故障导致输煤程控瘫痪影响上煤，间接威胁主机运行。
- 市政水务 — 污水/自来水厂 SCADA 控制站
进水泵房、加氯间、沉淀池的 PID 调节与顺控。水务行业 Quantum 存量大，部分已运行 15–20 年。
- 冶金 — 轧机辅助控制 / 加热炉区
板坯加热炉区温度分区控制、轧机稀油站监控。高温环境加速电解老化，建议定期轮换备件。
- 石油炼化 — 罐区监控 / 装车系统
油品罐区液位联锁、定量装车批控。要求 Modbus 与质量流量计/批控器通信稳定。
- 隧道交通 — 通风与照明控制
长大隧道 BAS 系统，Quantum CPU 负责风机启停逻辑及火灾模式联动。
案例：西南某大型水厂二期工程，Quantum 机架 140CPU43412A 上电后 RUN 灯闪一下即灭，ERR 常亮。查历史记录上次换电池已是 7 年前——保持区全丢但重下装后仍不启动，判断 CPU 板级故障（地址译码芯片老化）。原厂答复该型号 EOL 无新货，欧洲调货 10 周起。水厂仪控班长联系我们确认库存当夜发出，次日上午更换、下装备份工程、换新电池（140XCP50000），系统恢复。事后该厂建立 Quantum CPU+电源+关键 DI/DO 必储清单。
