描述
产品详情

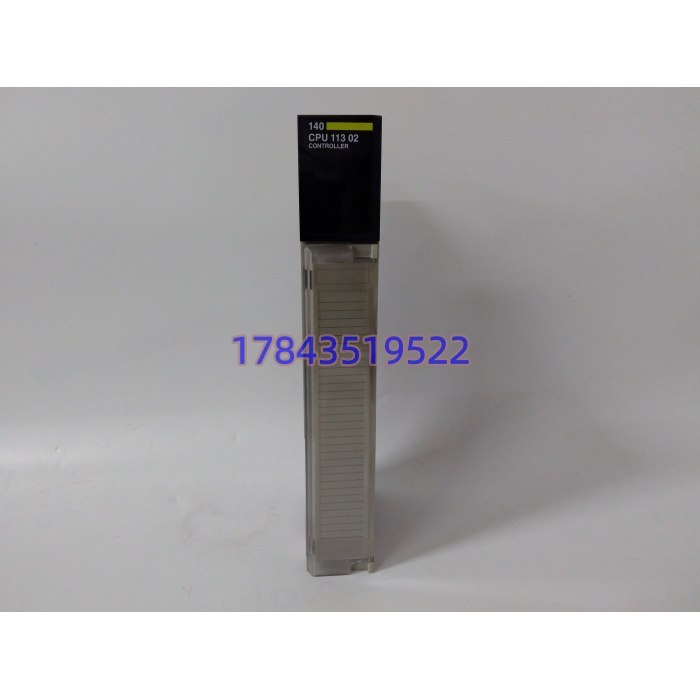

· 型号：140CPU11302
· 品牌：Schneider Electric
· 系列：Modicon Quantum（配套 140CPS21400/42400 电源、140CPS11100 电池座、140DDI/140DAO I/O、140NOM21100 等通讯模块、Concept 2.2 / ProWORX 32）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| CPU 架构 | Intel 80186，20 MHz，无数学协处理器 |
| 用户内存 | 109 kB RAM（IEC 程序上限），LL984 逻辑 8K 指令 |
| 执行速度 | 1K 指令 0.3~1.4 ms（LL984） |
| 看门狗 | 250 ms 硬件 WDT |
| 通信口 | 前端 1×Modbus RS232（D-sub 9，编程/Modbus RTU）、1×Modbus Plus（MB+，RJ45 或 D-sub，1 Mbps 令牌） |
| 扩展通讯 | 背板可挂 2 块 NOM/NOE/CR/NMS（但 11302 自身不出以太网，NOE 需另配） |
| I/O 容量 | 本地 64 I/64 O（字）、远程 64 I/64 O、分布式 30 I/32 O、每网络 500 I/500 O |
| 网络数 | 远程 2、分布式 3，MB+ 每段 32 节点 |
| 备份电池 | 板载锂电 1.2 Ah，寿命 10 年，RAM 掉电保持；<2.8V 需换电池防程序丢 |
| 背板取电 | 5 V DC @ 780 mA（由 140CPS 电源经背板供） |
| 指示 LED | RUN/STOP/MB+ Active/Modbus Com/I/O Err/Battery Low |
| 钥匙开关 | 无（11302 无钥匙，11303 同级也无，高端 65160 有 LCD+按键） |
| 编程软件 | Concept 2.2 / ProWORX 32（不原生支持 Unity Pro，迁移需重投） |
| 热备 | 不支持（想热备得换 140CPU67160+140CHS11000） |
| 工作温度 | 0~60℃，存储 -40~85℃，95% RH 无凝 |
| 尺寸重量 | 4.5×16.5×31.5 cm / 0.3 kg（约 0.8 kg 带包材） |
| 生命周期 | 2022-09-30 停产，2027-12-31 停服务，市面全新库存+拆机+翻新 |
| 易混型号 | 140CPU11303（多 1 RS232、368K IEC、512K SRAM）、140CPU31110（486/Unity 入门）、140CPU67160（PowerPC+双以太网+HSBY）、140CPU65160（Unity 非热备带以太网） |
产品介绍
140CPU11302 是 Quantum 家族里”够用就行”的那块 CPU。80186+20 MHz 在 2026 年看像古董，但在水处理、楼宇 HVAC、小型火电辅机里跑 LL984 顺控绰绰有余。前面板就两个口：RS232 接笔记本跑 Concept，MB+ 口接 MB+ 网络带 140NOM/140DDI 等节点，令牌传递确定性好，不依赖交换机。没有以太网口是它和后期 Quantum（65160/67160）最直观的区别——老装置要上 DCS 走 Modbus TCP，得另插 140NOE77101 通讯模块，不能指望 CPU 自身出网线。
和上一轮 5X00489G01（Emerson Ovation PDM）比，11302 是控制器不是电源；和 CI854AK01（ABB 800M CEX 主站）比，11302 是 Quantum 主机不插 CEX 槽；和 PM866（AC800M）比，11302 的 80186 性能差一个时代但 LL984 生态老厂熟、备件便宜。坦白讲这 CPU 原厂已停产，拆机件第一杀手是板载锂电漏液腐蚀 PCB（10 年寿命到了没换）、MB+ 变压器受潮、80186 周边门阵列冷焊。它的现场价值是”夜班 RUN 灯闪停，查下来是锂电 2.5V 触发 RAM 保护清程序，Concept 重下程序 5 分钟，换电池 1 分钟”。
商家页四大乱贴：
- “140CPU11302 带双以太网热备”——错，那是 67160；
- “11302 是 M340/M580 件”——错，140 前缀是 Quantum，M340 是 BMX 前缀；
- “11302=11303″——错，11303 多一个 RS232、IEC 内存 368K vs 109K；
- “Concept 和 Unity 通吃”——11302 原生 Concept/ProWORX，Unity Pro 不认，迁移项目得换 CPU。
应用场景与行业案例
我在某市政水厂碰到过：3 个加压泵房 Quantum 机架各插 140CPU11302，MB+ 网带 140DDI35300/140DAO35300 和 3 台老 ABB 变频器（经 140NOM21100 桥）。夜班 1 号泵房 CPU 的 MB+ Active 灯灭，RUN 仍绿但泵房 I/O 全灰。查下来是 11302 前端 MB+ 口内部 1 Mbps 收发变压器受潮，令牌发不出。非计划停机不怕 CPU 死，怕这种”RUN 绿但 MB+ 哑巴→泵房顺控冻住→操作员以为上位机瘫”的幽灵故障，查了一轮才查到口。
典型场景：
- 水处理/污水：11302 做泵站顺控，MB+ 带远程 I/O 机笼，RS232 接本地 HMI。
- 楼宇/机场行李：HVAC 群控、小系统顺控，Concept 工程老工程师熟。
- 火电辅机：给水泵稀油站、除灰系统小 PLC 站，不进主机 DCS 只做就地逻辑。
- 老线保产：EPC 原图锁定 140CPU11302，采购单只写”Quantum CPU”买回来可能是 140CPU11303（内存翻倍插进去 Concept 工程能跑但备件不对版）或商家发 140CPU31110（Unity 入门，Concept 工程打不开）。
- 备件坑：商家把 140CPU67160 当”11302 升级版”卖，物理插槽兼容但 Unity/Concept 工程不兼容，插上去报 CPU Type Mismatch。
真实案例：

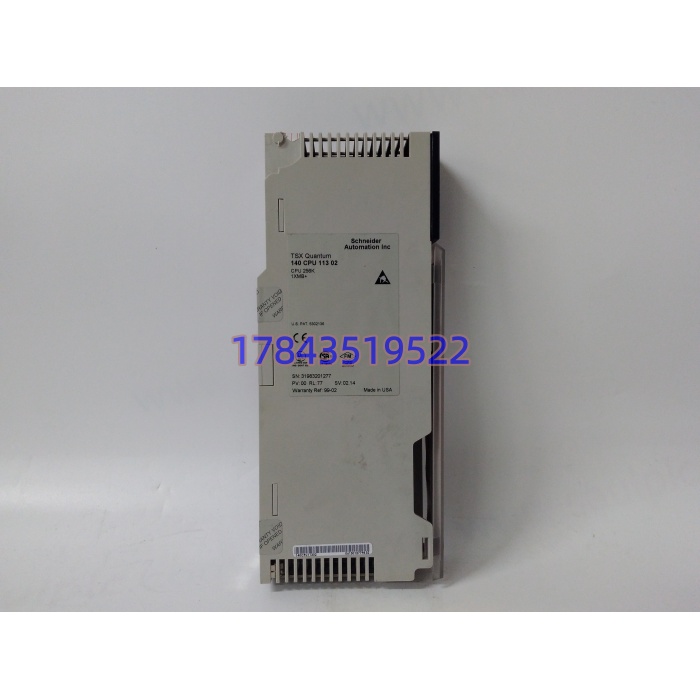

西北某电厂 2004 年辅机系统，2023 年检修发现 2 块 140CPU11302 中 A 块面标被前手贴白签盖住 Schneider Logo，只露 140CPU11302。库房按号搜供应商发来一块 140CPU11303（商家页写”11302 同系大内存版”），Concept 工程下装时提示”IEC Memory 368K > Project Target 109K”但能强行下，跑两周后某复杂子程序调用越界导致 WDT 复位。退掉，找 Schneider 老渠道订 140CPU11302 拆机件，要求拍六面照：Schneider 激光 Logo、140CPU11302 完整串（非 11303）、80186 芯片面标、MB+ 口 RJ45 非双以太网、Concept 2.2 连机读 CPU Info 截图（显示 109K IEC），窗口期 40 分钟停机架电换完，Concept 重下原 6K 指令工程一次过。仪表工说：”11302 和 11303 差一位数，Concept 工程能强下，跑起来 WDT 偶尔咬人，不盯面标只盯 Quantum 字样就栽。”
