产品详情

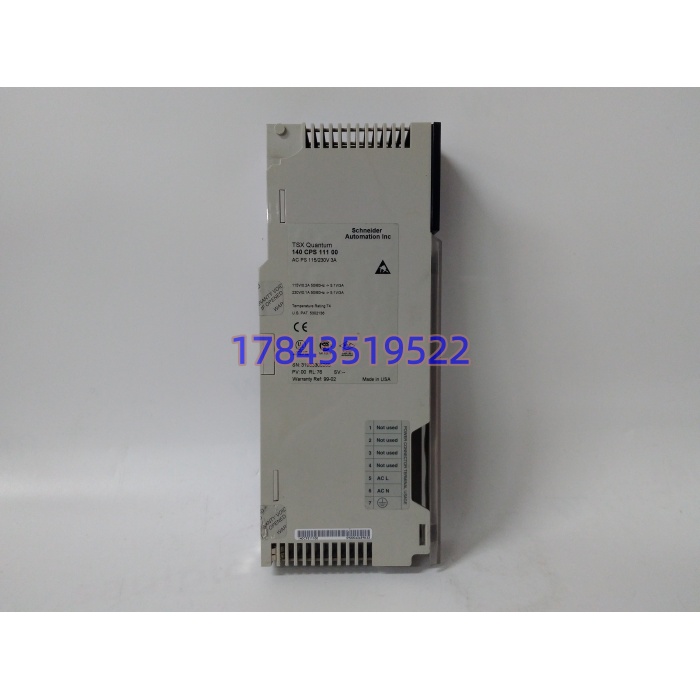

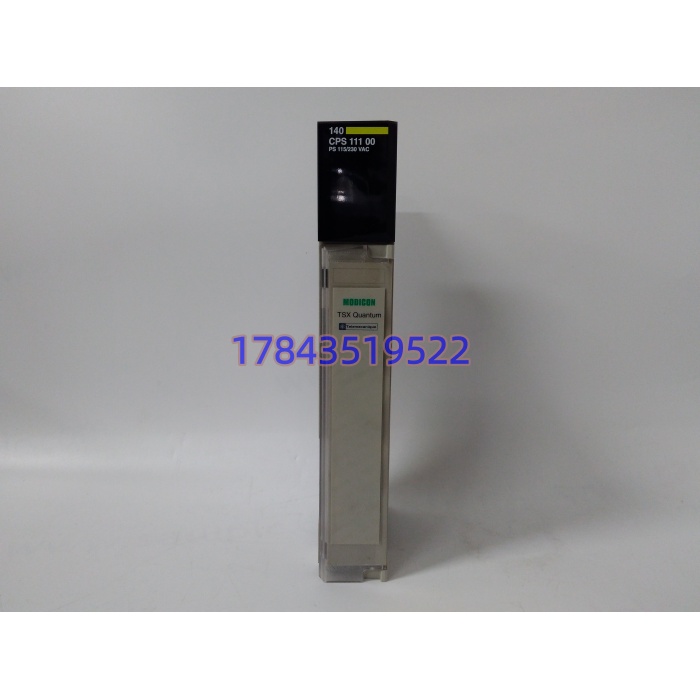

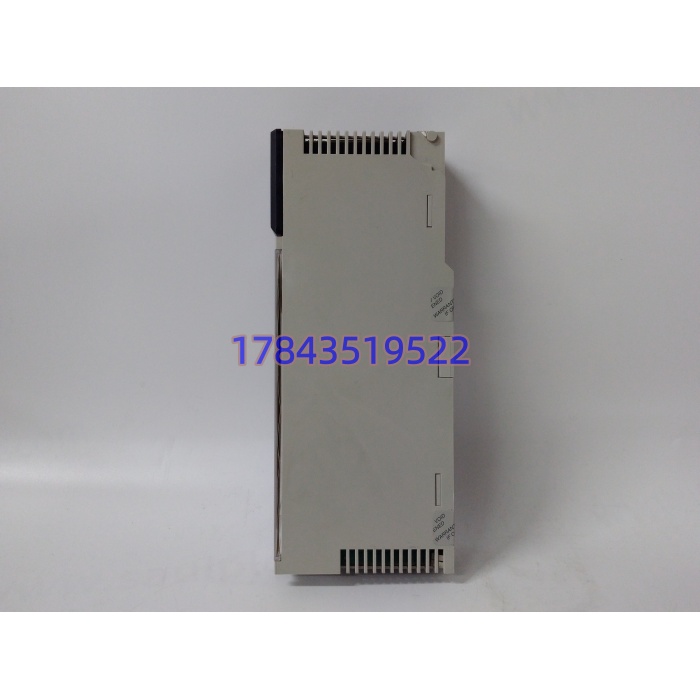

· 型号：140CPS11100
· 品牌：Schneider Electric
· 系列：Modicon Quantum
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Modicon Quantum 独立式交流电源模块（Standalone） |
| 输入电压 | 120–230VAC 标称，100–276VAC 范围，47–63Hz |
| 输入电流 | 400mA@115VAC / 200mA@230VAC |
| 浪涌电流 | 20A@115VAC / 10A@230VAC（建议外配 1.5A 慢断熔丝） |
| 额定功率 | 50VA |
| 输出电压 | 5.1VDC（背板主电源） |
| 输出电流 | 3A（独立模式，不可并联累加） |
| 输出保护 | 内部过压、过流、短路限流自恢复 |
| 功耗公式 | 2 + 3×Iout (W)，Iout=3A 时约 11W 自身发热 |
| 指示 LED | 1×绿色 PWR OK（亮=背板 5.1V 正常） |
| 安装位置 | Quantum 机架最左电源专用槽（如 140XBP00600 背板左侧） |
| 取电对象 | 背板 P 总线，供同机架 CPU/I/O/通信模块 |
| 热插拔 | 不支持，Quantum 电源必须断机架输入电再拔插 |
| 工作温度 | 0–60℃（满载 60℃ 不降额到 3A），存储 -40–85℃ |
| 湿度 | 95% RH 无冷凝 |
| 隔离 | 输入-输出功能隔离（典型 500Vrms 级，依手册） |
| 认证 | UL508 / CSA C22.2 No142 / cUL / FM Class I Div 2 / CE |
| EMC | IEC 801-2 静电 4kV 接触/8kV 空气；IEC 801-3 辐射 10V/m |
| 物理尺寸 | 标准 Quantum 单槽宽（~40mm 宽 × 290mm 高 × 245mm 深） |
| 重量 | 0.65 kg |
| 停产状态 | 施耐德官方停产日 2026-06-04，服务终止 2026-12-31；市场现以库存/翻新为主，替代转向 BMXCPS3500（M580 X80 系） |
| 同系易混 | 140CPS11420（可累加 11A）、140CPS12420（冗余 11A）、140CPS21100（24VDC 入 3A）、140CPS11410（8A AC） |
| 套牌误区 | 网页写”11A 冗余””带 24V 辅助输出””N+1 并联””导轨 IP65″均错配到 11420/12420 或 M580 电源 |
产品介绍
140CPS11100 是 Quantum 机架里”最朴素也最不能倒”的那块砖。它不跑逻辑、不采信号、不通信，干的事就是把柜里送来的 115V 或 230V 交流电，变成背板上干净的 5.1VDC，让 140CPUxxx、140DDIxxx、140NOExxx 们有电可吃。独立式（Standalone）的意思是：单块自己干，不和其他电源并联，也不做冗余对——要冗余得买 140CPS12420，要更大电流买 140CPS11420。它本身只有一颗绿 LED（PWR OK），亮着全机架有电，灭了全机架熄火，存在感像空气开关里的电。
和 140CPS11420 比，11100 是 3A 小个子、独立不可并；11420 是 11A 可累加（两台叠一起出 22A）；和 140CPS12420 比，12420 是 11A 真冗余（双电源热备，坏一台另一台接替）；和 140CPS21100 比，21100 是 24VDC 入的兄弟版。坦白讲，这模块在 Quantum 站里十年不坏，坏的方式是”柜里进了蟑螂短路输入端””外配空开没装导致雷击窜入烧整流桥””PWR OK 闪因为外网电压跌到 90V 以下”。现在采购 90% 是电厂辅机、石化装置、老地铁信号系统 Quantum 站十年大修补件，新项目早推 M580 了，11100 的活儿是帮老 Quantum 再撑几年到 2026 服务终止后再说。
应用场景与行业案例
我在现场遇到过最典型的”外网背锅”：某炼油厂常减压装置 Quantum 控制站，凌晨偶发全机架重启一次，SOE 记”Power Loss 80ms”。仪控班先查 140CPS11100（PWR OK 灯没灭过，以为电源好），最后用录波仪挂在外网输入端，发现是厂区照明变压器合闸时 230V 瞬间跌到 88V 持续 120ms，11100 的保持时间是”满载下 1/2 周期”，88V 低于 100V 下限直接背板掉电。这种故障自诊断只报 CPU 的”Power Cycle Count++”，不指向外网。解决办法不是换 11100，是在输入端加 UPS 或宽压稳压器。换电源板子白换。
典型场景：
- 电厂输煤 PLC：Quantum 站 140CPU11303 + 140DDI35300 + 140CPS11100，控制皮带联锁，11100 独立供 5.1V 背板，外配 1.5A 慢断熔丝防短路。
- 石化罐区监控：Quantum 远程 I/O 站，11100 吃 230VAC 厂用电，PWR OK 经背板送 CPU，上位机能看到”电源正常”状态点。
- 老地铁信号：早期线路联锁机柜 Quantum 机架，11100 运行 15 年，年度维护只测输出纹波和熔丝座力矩。
- 造纸 DCS 辅机：Quantum 作为 MCS 子系统，11100 给本地 I/O 机架供电，关键回路另配 12420 冗余对，11100 只用在非关键机架。
- 矿山提升机：Quantum 控制提升机闸控，11100 输入端串 EMI 滤波器，抗变频器回馈干扰。
真实案例：西北某 2×350MW 热电联产，Quantum 辅机系统运行第 13 年，年度校验发现 140CPS11100 的 PWR OK 灯在夏季午后偶闪灭 200ms 重启。仪控班先换同型号库存件（裸换，没查外网），一周后复发。最后用 Fluke 435 挂输入端抓到夏季空调负荷高峰时外网 230V 跌到 96V 持续 300ms（厂用变压器分接开关偏低）。机柜侧加了一台 2kVA 在线式 UPS 专供 Quantum 机架，11100 保留原件不动，故障消失。电气主任说：”11100 这东西本体十五年不坏，坏的是外网电压和没装 UPS。备件单里 11100 要备，但更该备的是输入端 1.5A 慢断熔丝和一台小 UPS——九成的 Power Cycle 不是电源板坏的，是厂用电脏。”
