描述
产品详情

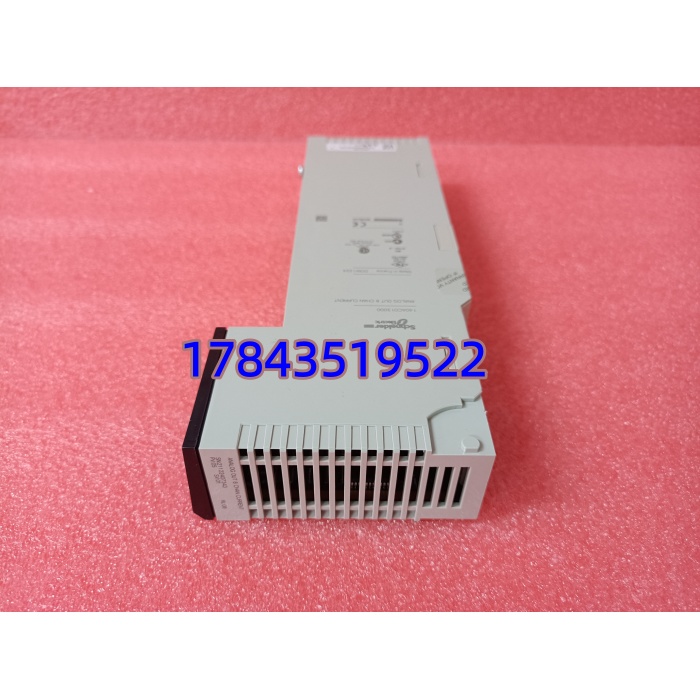

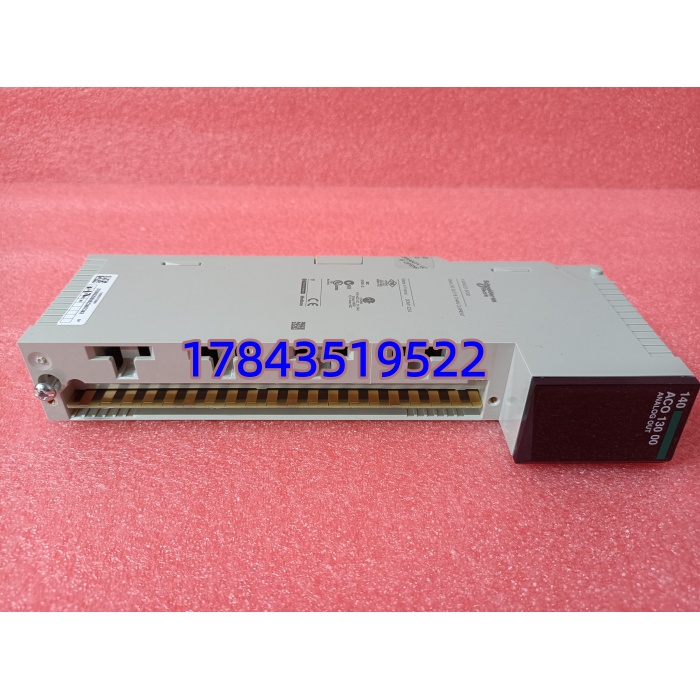

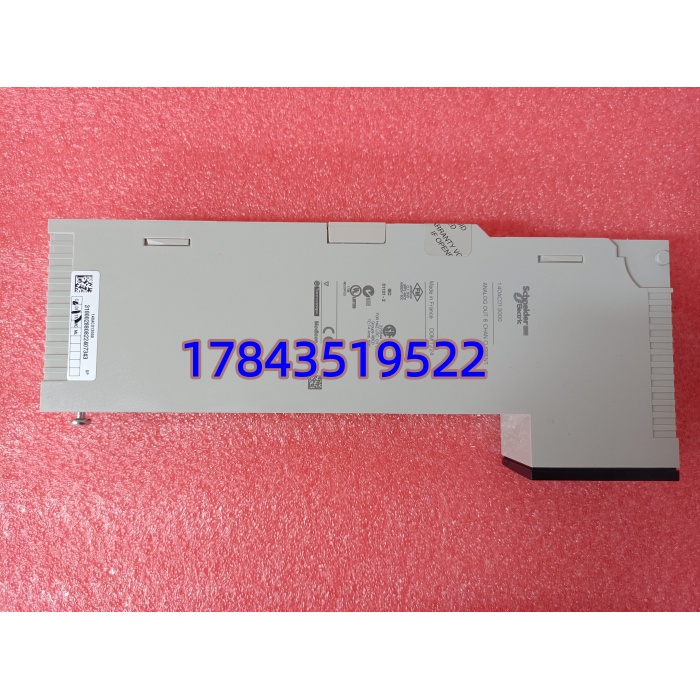

· 型号：140ACO13000
· 品牌：Schneider Electric
· 系列：Modicon Quantum — Analog Output Module (Multirange)
规格参数
- 部件号：140ACO13000
- 平台：Modicon Quantum 本地 I/O 站或远程 RIO Drop（通过 Quantum 机架背板通讯）
- 模块类型：模拟量输出（AO），8 通道独立可配置
- 输出信号类型：4–20mA / 0–20mA / 0–25mA（电流模式）；±10V / 0–10V（电压模式），每通道软件配置
- 输出分辨率：12 bit + sign（电流 0–20mA: 20000 counts；4–20mA: 16000 counts 或 4095 counts；0–25mA: 25000 counts）
- 绝对精度：±0.2% Full Scale @25℃；温度漂移典型 0.004%FS/℃，最大 0.007%FS/℃
- 线性误差：±4μA（0–20/0–25mA），±12μA（4–20mA 4095 模式）；电压模式 ±2mV 典型
- 更新时间：5ms（全部通道刷新周期）；建立时间 1.6ms 至 ±5%，3.2ms 至 ±0.1%
- 外部回路电源：6～30V DC（电流模式需外接 24V DC 供电，电压模式内部基准不需外供）
- 背板总线电流消耗：550mA @5V DC（典型）
- 功耗：最大 5W
- 隔离：通道组对背板总线 1780V AC（1min），通道间无隔离（共 COM 分组视端子排）
- 断线检测：4–20mA 模式下支持开路检测（Open Wire Detect），上报告警至 CPU
- LED 指示：1×绿 Active（背板通讯 OK），1×红 Ext Fault，8×绿 通道 ON，8×红 通道 Fault
- 热插拔：支持（建议先确认输出 Safe 值配置，防止拔插瞬间输出抖动）
- 工作环境：0～+60℃，5%～95% RH 无凝露；存储 -40～+85℃
- 认证：CE、cULus Listed、FM Class I Div 2 Groups A-D、ATEX Zone 2/22
- 安装：Quantum 标准 I/O 槽位，螺钉锁紧，需配对应 Quantum 端子块（如 TSX TB 系列或 140 XBP… 底座引出）
产品介绍
140ACO13000 是 Modicon Quantum 平台上最常用的 8 通道模拟量输出卡。每通道独立在 Unity Pro / Concept 里配成 4-20mA 或 ±10V，不用跳线——全软件配置，这点比老 Wago/Allen-Bradley 某些老卡方便。电流输出是 Source 型（向外供正），4-20mA 模式必须给模块端子供外部 24V DC 回路电源，不然无输出。电压输出内部产生，不用外供。
有一点要注意：通道间不隔离，COM 通常分组共用（具体看你配的端子块）。现场曾遇到把不同接地电位的设备全并到一个 COM 组导致漂移——分开组或加隔离器解决。换模块时 Unity Pro 会自动重刷配置，但建议确认 %AQ 地址映射没被项目其他人改过。
应用场景与行业案例
痛点切入：
老线改造 Quantum 原来只挂 DI/DO，新增调节阀要 4-20mA AO。上外挂网关多一个故障点还占柜子空间，而 140ACO13000 直接插空 I/O 槽，Unity 里配个字就出信号，回路电源共用柜内 24V DC，省事且诊断直达 CPU——断线报警让你在 SCADA 上就知道阀门接线松了，不用跑去现场量。
典型场景：
- 石化/冶金 — 控制调节阀开度（4-20mA 带 HART 透传需外加隔离器）、变频转速给定（0-10V/±10V）
- 水处理 — 加药泵冲程控制、出水流量设定，多通道高密度省 I/O 机架
- 造纸/食品 — 比例阀/加热区温控模拟给定，±10V 直接进欧系温控器
- 老线保留 Quantum 架构 — 替代已 EOL 的老 AO 卡（如 140ACO02000），需核对地址字数和配置
真实案例：
西北某炼油催化装置，一台 140ACO13000 控制再生滑阀和待生滑阀两个关键 4-20mA 回路，运行第 14 年突然一个通道报 Open Wire 但现场接线正常。量回路电源发现端子排螺丝松致 24V 跌落——模块断线诊断直接帮操作工定位到柜内端子而不是盲目查阀门定位器。趁检修年休换了一块测好拆机（同 FW rev），下载配置 2 分钟恢复。老师傅感慨：这卡报警比某些新型卡还直白。
