产品详情

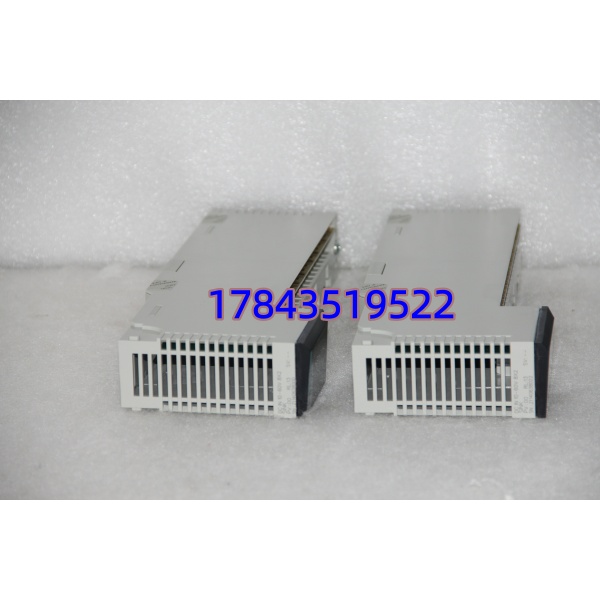

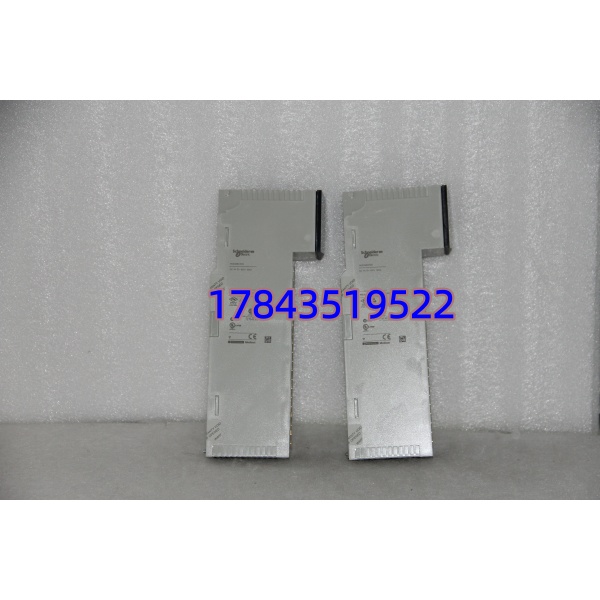

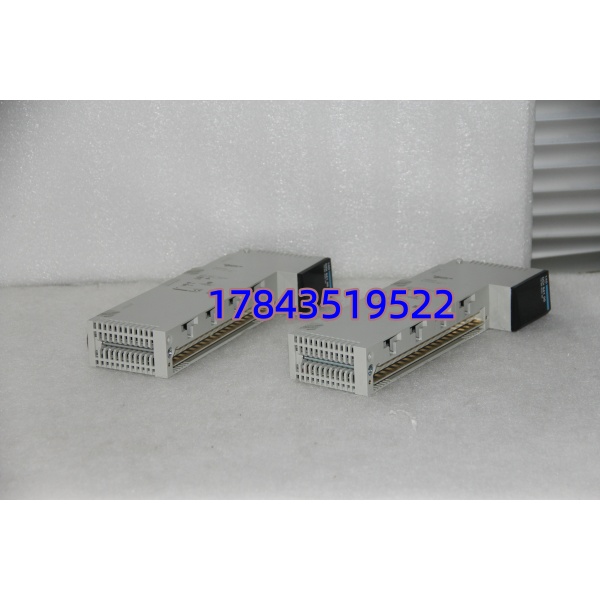

· 型号：140DDI84100
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum 140 系列 PLC — Digital Input Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140DDI84100 |
| 品牌 | Schneider Electric |
| 系列 | Modicon Quantum 140 系列 |
| 输入通道数 | 16 通道（分成 4 组，每组 4 ch 共用 1 个 COM 端子） |
| 输入信号类型 | 24 VDC Positive Logic（Sink — 现场开关闭合灌电流入模块） |
| 输入电压范围 | 15 ～ 30 VDC（ON 阈值 典型 15V ±1V，OFF 阈值 <5V） |
| 典型输入电流 | 7 mA @ 24 VDC（每通道） |
| 输入延迟（滤波） | 软件可配 1 ms / 4 ms / 8 ms（缺省 4 ms 去颤） |
| 隔离 | 通道组—背板逻辑 光电隔离 ≥1500 Vrms；组间不隔离（共 COM） |
| 状态指示 | 每通道 Input ON LED（绿），Module Ready/Fault LED |
| 供电方式 | 逻辑侧 +5 VDC 取自 Quantum 背板（140CPS…），现场侧 24 VDC 外部供电 |
| 接线要求 | 可拆卸螺钉端子块（随机架 TB 系列）或 Spring 端子依机架选项 |
| 安装位置 | Quantum I/O 机架任意 Slot（Slot 3~N，Slot1=电源 Slot2=CPU） |
| 工作温度 | 0 ～ +60℃ |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 认证 | CE、UL 508、cUL、IEC 61131‑2、ATEX/IECEx Cat.3 Zone 2（随系统） |
| 配套件提示 | 需配对应可拆卸端子块（如 140XTS00200 系列）— 老端子块簧片 >10 年建议换新 |
产品介绍
（场景痛点直入）现场实测发现 Quantum DI 模块最磨人是”鬼影点”——某水处理厂 140DDI84100 Ch5 偶尔闪 1 后回 0，SOE 记到 2ms 抖动，追因是现场限位开关电缆并行走线感应变频器共模噪声，DI 输入滤波设 1ms 不够。改 Unity Pro I/O 参数调为 8ms 滤波后消失。140DDI84100 就是 Quantum 系统收集现场开关状态的”眼睛”：把断路器辅助接点、泵运行继电器 NO/NC、急停按钮、阀门全开/关限位经过 24V 光耦隔离送 CPU，参与顺控 AND/OR 及 SOE 时间标记。它不参与模拟调节，但若 ESD 跳机按钮或主设备运行反馈 DI 丢信可能致保护被旁路或顺控超时。
严格来说 140DDI84100 是正逻辑(Sinking) 24VDC 输入——现场开关需能把 24V 正电灌入 DI 点再经 COM 回电源 0V（PNP 接法）。欧系部分传感器是 NPN（Source 输出 0V）直接接会不识别，此时需加中间继电器或选负逻辑 DI 模块(如 140DDI35300)。按 ABC 分类属 A～B 类（关键 DI 如跳机按钮/主设备运行反馈升 A），Quantum 外设交期偶 6～10 周。建议按”每面含 DI 模块机架 × 1 件（或按 DI 槽位总数/柜数取整 +1）”留 Buffer Stock；收到 Legacy PCN 暗示限产立即 Last‑time‑buy，一次非计划顺控卡步或保护旁路损失远超模块价。
替换与升级建议
| 替换方案 | 兼容性级别 | 改动工作量 | 成本影响 | 说明 |
|---|---|---|---|---|
| 140DDI84100 | ✅ 直接替换 | 无（同槽位即插即用，需确认端子块匹配） | 中 | 首选。注意旧可拆卸端子块螺钉氧化情况——建议同步换新端子块。 |
| 140DDI84300（负逻辑 / Source 输入） | ⚠️ 需改接线 | 中（现场线 PNP⇄NPN 反向、COM 接法不同） | 中 | 功能兼容但输入极性相反——只在你现场传感器全 NPN(Source) 且想省中间继电器时考虑，程序无需改。 |
| 140DDI35300（低电平 5V/12V TTL） | ❌ 应用不兼容 | 高（需改现场信号电平） | 低‑中 | 工业 24V 现场极少用，通常不替代 140DDI84100。 |
| M340/M580 BMX DDI 模块 | ❌ 硬件不兼容 | 极高（换机架+重编） | 极高 | 物理插槽、背板总线完全不同，不可混入 Quantum 机架。 |
常见问题解答 (FAQ)
Q1：140DDI84100 是正逻辑还是负逻辑？我现场是 NPN 传感器能直接接吗？
A：84100 是 正逻辑(Sinking) 24VDC，要求现场开关或传感器把 24V 正电接入 DI 点、COM 接 0V（PNP 接法）。纯 NPN 传感器（输出 0V 开关对地）不能直接驱动——需加中间继电器转换或选用负逻辑 DI 模块(140DDI84300)。接错表现：通道 LED 永远不亮。
Q2：通道偶尔闪 1 或 SOE 记到虚假动作怎么办？
A：典型为现场电缆感应噪声或触点弹跳。解决：① Unity Pro → Hardware Config → 该 DI 模块改 Input Filter 从 1ms → 4ms 或 8ms；② 查现场屏蔽层单端接地（推荐接柜内 SG 条→柜体接地排）；③ 强电/弱电电缆分开走槽。如果仍抖可能是现场辅助接点氧化压降 <15V ON 阈值——清触点或换干接点继电器。
Q3：现货有吗？交期多久？
A：我们常态备原厂原封及测试合格余货，通常当日发。原厂新订目前交期 4～10 周波动，建议关键装置按 DI 槽位数 × 1 件留冷备。
Q4：换新需要注意什么？
A：断电拔旧→记录端子接线位（拍照）→新模块插 Quantum I/O 机架→装回（建议换新）可拆卸端子块→上电察 Module Ready LED 绿→Unity Pro → PLC → Identify 确认 Slot Type 识别一致→强制短接 DI+ 到 24V 确认对应 LED 亮 & 在线状态 1 → 恢复现场线。注意 DO NOT 将 24V 误接 0V 反接——84100 有反极性保护但通常只到 -30V，长时间反接可能损通道。
