描述
产品详情

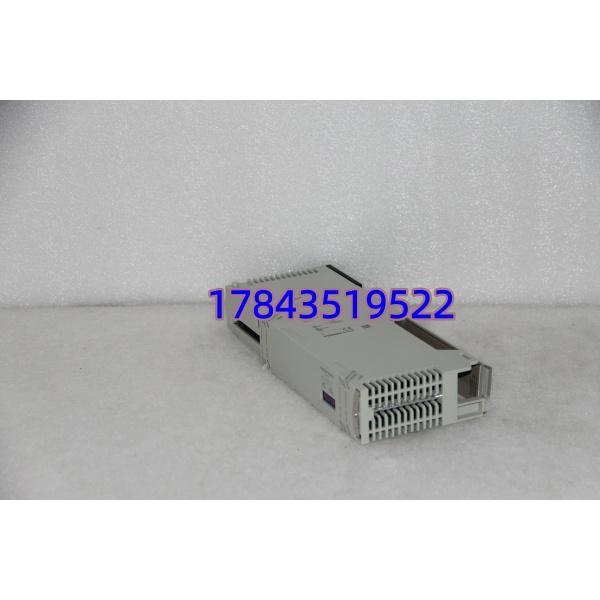

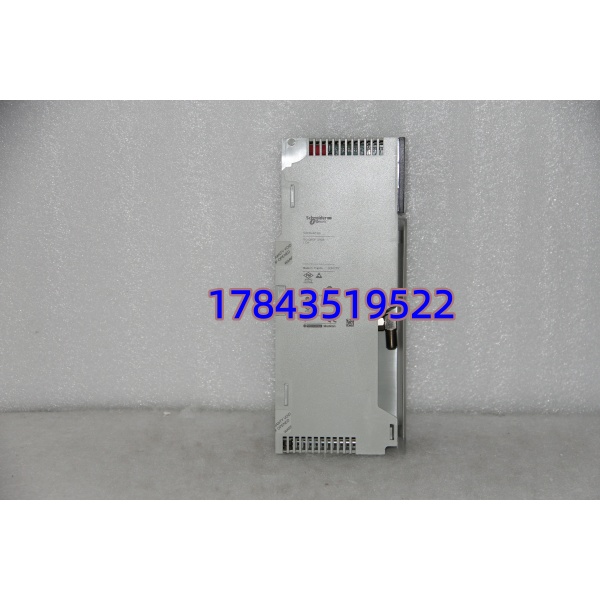

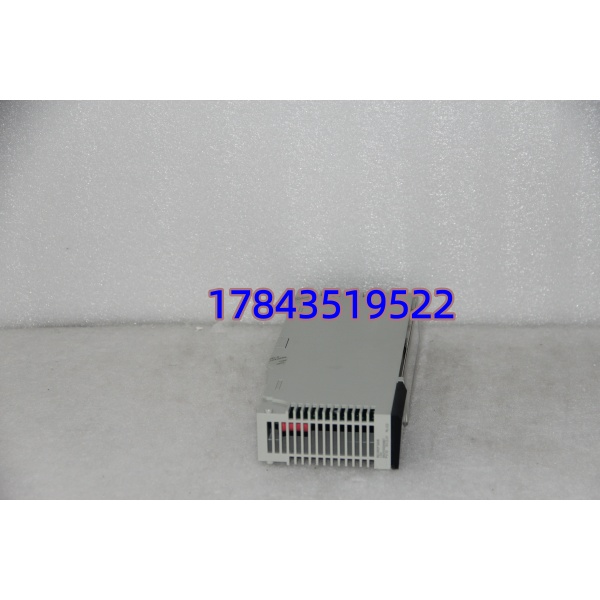

· 型号：140CRA32100
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum Remote I/O — RIO Head Module (DIO type, Coaxial)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140CRA32100（Remote I/O Adapter — DIO version, Coaxial S908 RIO） |
| 制造商 | Schneider Electric — Modicon Quantum |
| 模块类型 | 远程 I/O 头模块（Drop Interface），插于远程机架 Slot 1 |
| 通信介质 | RG-6 / RG-59 同轴电缆（75Ω），S908 RIO 协议（曼彻斯特 II 编码） |
| 最大主干长度 | 标准 S908 RIO 规范 ≤ 1500 m（主站↔最远 Drop），依分支与中继器配置 |
| Drop 地址设置 | 通过模块面 DIP 开关或软件（通常 2–31，须与主站组态一致） |
| 支持 I/O 模块数 | 本地机架最多 10 个 I/O 模块（依电源背板 140XBP0100/140XBP0200 槽位） |
| 扫描周期 | 典型 5–20 ms/Drop（依 I/O 点数与 Drop 总数，由主 CPU 参数设定） |
| 隔离 | 通信口↔背板光电隔离 ≥ 500 Vrms |
| LED 指示 | PWR / RUN / COM / ERR / I/O ACT（依 Rev 面板） |
| 热插拔 | 支持（更换时建议先确认主站未因该 Drop 丢失触发全局停机——通常远程 Drop 丢失可设 “Ignore Drop Loss” 或报警） |
| 供电 | 由远程机架背板 +5V（通过 140PSxx 电源模块） |
| 配套主站模块 | 140CRP93100（Coax RIO 主站接口）或 140CPU31xx/43xx 内置 RIO 口 |
| 编程软件识别 | Concept / Unity Pro — 在 “Configure → Drops → Add Drop 140CRA32100” |
| 工作温度 | 0℃ ～ +60℃ |
| 认证 | CE / UL / CSA / IEC 61131-2 / ABS（部分批次） |
| 生命周期 | Legacy — 原厂全新基本绝迹，流通为 NOS & 测好拆机件 |
产品介绍
（切入策略：场景痛点——远程 Drop 全灰）
化工厂或电厂老 Quantum 系统里最让维护头疼的不是 CPU 坏而是”某个远程 Drop 突然全点变 ? “——十有八九是 140CRA32100 同轴头氧化或 Firmware 与组态 Drop ID 对不上。现场实测发现 S908 RIO 对同轴头屏蔽层接地要求极高，柜内变频器干扰大时偶发 CRC 错帧导致 Drop 闪断，先查 BNC 头镀层与终端电阻（通常 50Ω 或 75Ω 终端器）再疑模块坏。严格来说 140CRA32100 本身极少坏，换板后必须在 Concept/Unity 里确认 Drop Number 与 DIP 开关或软件设定一致——常见坑是新板 DIP 全 0（地址 2 默认有时）与原组态不同导致主站报 “Unknown Drop” 一直不通讯。[请以原厂手册为准]
采购视角：Quantum RIO 平台虽 Legacy，但因 S908 同轴抗干扰强且老厂极多，短期内不会整体退出现场。140CRA32100 全新原包靠碰 NOS，测试良品反而是主力渠道——我们要求每片做 48h 烤机 + CRP93100 主站联调读 Drop ID + I/O 扫描验证通过才出库，到现场插上 DIP 设对地址基本一次跑通。
替换与升级建议
| 替换类型 | 型号 | 兼容性说明 | 改动工作量 |
|---|---|---|---|
| ✅ 直接替换 | 140CRA21100 / 140CRA31200（同 Coax DIO 系列） | 功能一致，均为 S908 RIO Coax Drop I/F；140CRA21100 是早期版，31200 为后期 Rev——均要求 Drop Address 一致且主站组态匹配。 | 无。插拔替换，注意 DIP 开关设回原 Drop No.，重新上电确认 COM LED 常亮。 |
| ⚠️ 需改介质（光纤/双绞线） | 140CRA93200（Fipway / 光纤 RIO 头） | 物理接口不同（光纤 ST/SC 或 RJ-45 依型号），背板兼容但需改现场缆线与主站接口卡（需 140CRP93x 对应光纤/Eth RIO 主卡）。 | 高。需换同轴→光纤缆、可能改主站 RIO 卡、重新 Qualify 网络。不推荐简单替换。 |
| ❌ 硬件不兼容 | 140CPS114x（电源）/ 140ACO02000（I/O 卡） | 非同类模块，不可互插。CRA 必须插远程机架 Slot 1（或指定头槽），I/O 卡插后续槽位。 | — |
