描述
产品详情

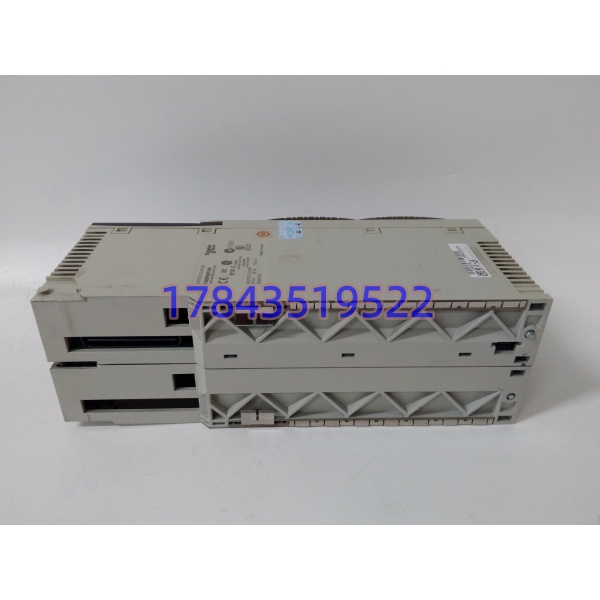

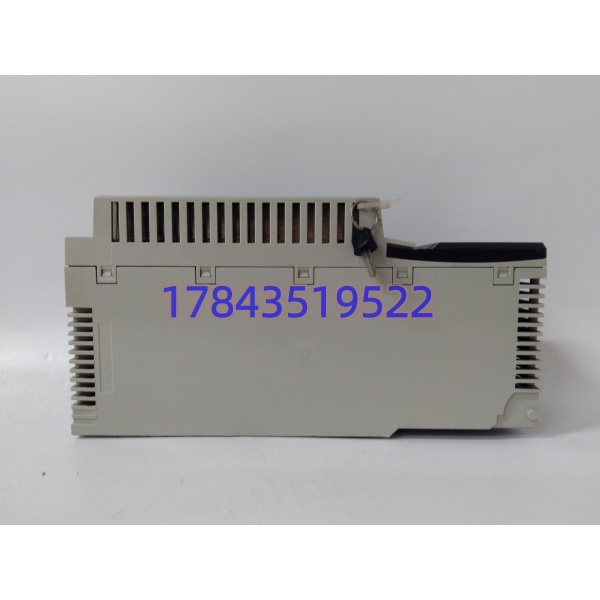

· 型号：140CPU67160
· 品牌：Schneider Electric（施耐德）
· 系列：Modicon Quantum（Unity 热备处理器）
规格参数
| 参数项 | 规格值 |
|---|---|
| 处理器 | 32 位 RISC，266 MHz（PowerPC 系） |
| 内部 RAM | 1024 kB（程序 512 kB + 数据 512 kB） |
| 扩展存储 | PCMCIA 卡扩程序至 7168 kB、文件至 8 MB（需核对卡型号） |
| 布尔速度 | 0.0525~0.075 µs/条；字 0.045~0.06 µs；浮点 0.4~0.5 µs |
| 集成口 | 1×10/100M 以太网 RJ45（Modbus TCP）、1×Modbus Plus 9 针 SUB-D、1×Modbus RS232/485 RJ45、1×USB-B、1×MT-RJ 多模光纤（热备同步，≤4 km）、1×PCMCIA |
| 热备 | 原生 HSBY，主 67160 + 备 67160S，光纤或 990NAD23000 CRP 电缆同步，切换 <30 ms（资料标 <100 ms 以实测为准） |
| 本地机架 | 2 个本地 Quantum 机架 |
| 远程 I/O | 31 站（S908）/ 31 站（以太网 Quantum）/ 16 站（X80 以太网） |
| 分布 I/O | 63 站（Modbus Plus），数字量远程 31744 入/31744 出，模拟 1984 入/1984 出 |
| 背板供电 | 5 V DC 2500 mA（由 140CPS 电源提供，功耗约 12.5 W） |
| 电池 | 板载 3 V 锂（保 RAM 与 RTC，Unity 项目存 Flash/PCMCIA，电池管数据 RAM） |

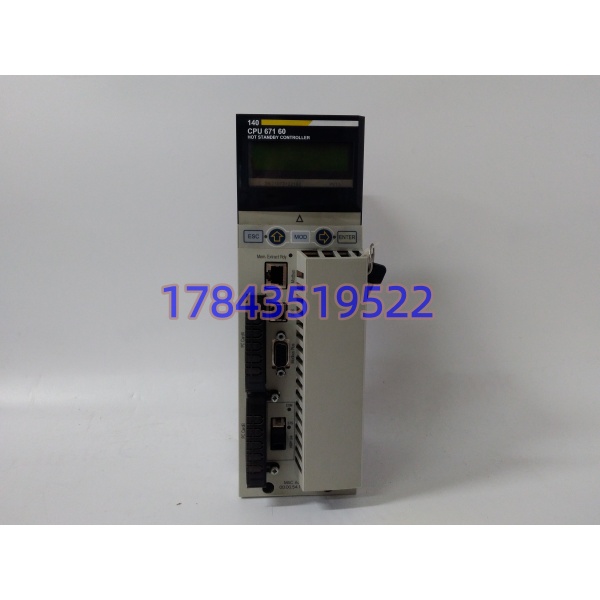

| 人机 | 前面板 2×16 LCD + 5 键 + 钥匙开关 + Reset |
| 软件 | Unity Pro（XL/LL/S 版），IEC 61131-3；不认 Concept 老项目，需迁移 |
| 机械 | 约 110×190×325 mm，1.447 kg，Quantum 机架 2 槽宽 |
| 环境 | 0~60℃运行，-40~85℃存储，IP20 柜内 |
| 生命周期 | 非 Unity Quantum CPU 2015 停售，67160 属 Unity 系转入备件服务期（原厂服务窗至 2023，现仅库存/拆机/维修）；官方接续平台为 M580 ePAC（非同背板替身） |
产品介绍
140CPU67160 是 Quantum 在 Unity 时代的高端热备主机。它和 140CPU67160S 硬件完全同版，靠 Unity Pro 里 HSBY 配置和前面板拨码分主备，不是两块卡有物理差异。266 MHz 在 2005-2016 年上的水电 LCU、污水厂主控、LNG 公用工程、玻璃造纸主线里够跑几万点 I/O+复杂 PID 批量。和 140CPU534（Concept 系 133 MHz）比，它吃 Unity 项目、内存翻倍、自带以太网口不用另插 NOE 卡；和 M580 BMEP58 比，Quantum 背板是 VME 衍生，M580 是背板以太网化，两者不混插，老 Quantum 架升 M580 是跨平台改造不是换 CPU。
在现场它解决的是“热备系统坏一块主机不敢动固件”的备件问题。很多电厂 BOP、水厂主控跑了十几年，Unity Pro 工程站版本锁在 V8.x，升 M580 要重做变量映射和通讯重构，停机批不下来。换同型号 67160 插进去，光纤同步链自动建、项目从备机或 PCMCIA 卡载入，是最低风险的路径。和 67160S 混用必须固件同版本——主 V2.6 备 V2.8 会报同步拒绝，这点现场最容易栽。
应用场景与行业案例
我在现场遇到过最误事的就是“主备固件差一个小版本”：业主污水厂 HSBY 主 CPU 雷击坏，手头备件 67160 是 V2.8，原备机是 V2.6，插上去光纤灯闪但同步状态卡在“Initializing”半小时，Unity Pro 报“Firmware mismatch on standby”。最后 ControlFlash 把新卡降到 V2.6 才链上，期间工艺靠单 CPU 硬扛。
典型场景：
- 水电 LCU 机组控制：双 67160+67160S 热备，S908 远程 I/O 扫调速器/励磁/辅机，光纤同步切换 <30 ms，机组不停。
- 大型污水厂泵站群控：主 CPU 走以太网 Modbus TCP 上 SCADA，MB+ 挂老 984 系远程站，Unity 里新老协议并存。
- LNG 接收站公用工程：ESD 旁路外的 BOP 控制（空压站、制氮、消防泵），HSBY 保证停气期不停机。
- 玻璃窑炉辅控：高温车间 Quantum 柜强制风冷，67160 的 LCD 比外接笔记本实用，老师傅看 RUN/Red 灯比进 Unity 快。
- 备件池：老 BOM 写“140CPU67160”采购发成 140CPU67160S（红安全款，SIL2/3 认证外壳不同）或 140CPU534（Concept 老系），插上去 Unity Pro 不认或 HSBY 配不起来。
真实案例：
前年大暑，云南某水电站 LCU 主 CPU 140CPU67160 报“ERR”红灯，光纤同步断，备机变单机运行。到现场拆前面板看电池仓——3 V 锂漏液蚀 RTL 晶振周边，RTC 走时慢 3 分钟/天，数据 RAM 部分清零但 Flash 项目完好。手头有块拆机同型号 67160（Series 3，固件 V2.6 与原备机一致），先不断电用 Unity Pro 从备机 Upload 整个项目（含符号、变量、HSBY 配置）到本地，再停主机架电源、拔旧卡、换电池、插新卡、下装项目、拨主备拨码（新卡拨 Primary）、光纤重连，备机 20 秒同步完，LCU 切回双机。事后记死：67160 换件前先拍①备机固件版本 ②前面板主备拨码位置 ③PCMCIA 卡有无项目备份 ④电池漏液情况——Quantum 的 RAM 项目断电超两周就没，光靠 Flash 不够，PCMCIA 卡才是老项目救命稻草。
