产品详情

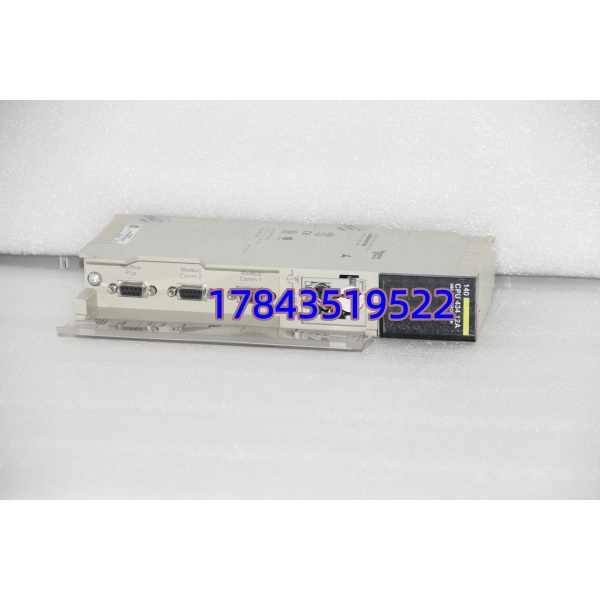

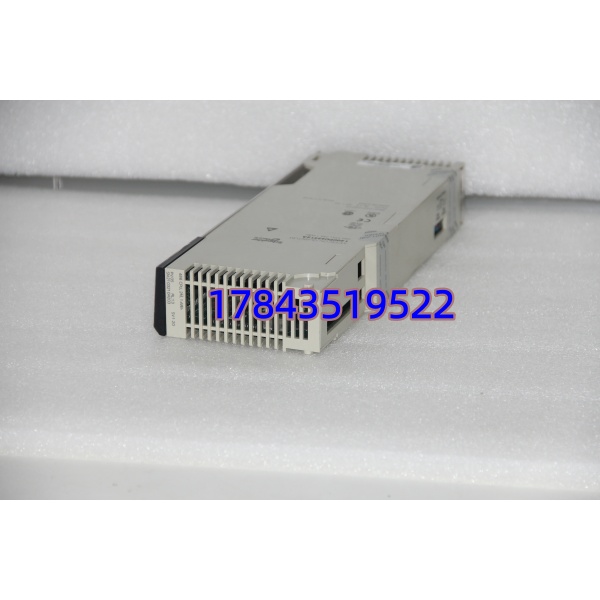

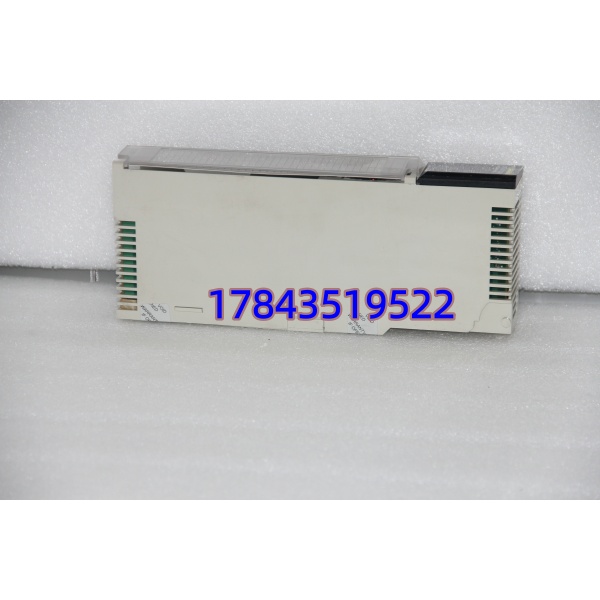

· 型号：140CPU43412A
· 品牌：施耐德电气 (Schneider Electric)
· 系列：Modicon Quantum — Unity Pro 平台 CPU 模块 (434 系列)
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 140CPU43412A（140CPU43412AU 为带 Unicode 支持版，硬件通常互通） |
| 制造商 | Schneider Electric |
| 处理器 | Intel 80486DX2 @ 66 MHz |
| 用户内存 | 2 MB 内部 RAM（带电池后备，典型 CR2032 或 142XCA006 锂电池保持） |
| 程序容量 | 约 16~20K 布尔指令 / 多语言支持（LD/FBD/ST/SFC/IL per IEC 61131-3） |
| I/O 管理能力 | 本地槽位最大 11 I/O 模块；远程：最多 31 Drop 机架 或 71 远程分站 (RIO) |
| 通讯端口 | 2× Modbus Plus (MB+)，1× RS-232 (TER 调试口)，1× RS-232 (AUX 辅助)，背板 Ethernet 通过 QEIC 模块扩展 |
| 热备冗余 | 支持 Quantum Hot Standby (需 140CHS11000/21000 双机架 + 140CRP93x00 缆线) |
| 扫描时间 | 布尔指令 0.1~0.3 ms/K 指令（典型 0.2 ms/K），浮点运算约 1.2 ms/K |
| 系统时钟 | 实时时钟 (RTC)，电池保持 |
| 状态指示 | RUN / STOP / I/O / COM / ERR / BAT / MB+ Link LED |
| 电池备份 | 需外配锂电池 (推荐 142XCA006 / TSXPLP01)，断电保持 RAM 典型 >5 年 @25℃ |
| 编程软件 | Unity Pro (现 EcoStruxure Control Expert) V2.0+；早期 Concept V2.5 可导入但需转换 |
| 工作温度 | 0 ~ +60℃ (IEC 60068-2-1/2)，存储 -40 ~ +85℃ |
| 认证标准 | CE / UL 508 / CSA C22.2 / IEC 61131-2 / FM RC |
| 安装槽位 | Quantum 机架 Slot 2 或 3（Slot 1 为电源），带导轨锁定 |
| 尺寸/重量(约) | 高 140mm × 深 190mm × 宽适配槽 (~25mm 前缘)，净重 ≈0.6 kg |
产品介绍
从现场救火经验看，老装置最怕的就是 CPU 挂掉后找不到同代备件硬升代——某水处理厂 2018 年 140CPU43412A 因电池漏液腐蚀底板焊盘导致偶发 I/O 超时，库房只有 140CPU65150（高端 Quantum Unity CPU），硬换需重验热备冗余配置并改部分系统位地址映射，多耗了大半班时间。43412A 的定位就是”够用的成熟主力”：66MHz 486 跑布尔逻辑绰绰有余，2MB 内存够大多数市政/冶金过程控制用，双 Modbus Plus 口在老厂 DCS 链路里仍是标配。它不像 650 系列带千兆以太网和更大的内存，但胜在原厂生命周期长、二手市场存量大、组态文件向下兼容性好。
对仍跑 Quantum 434 的存量客户，这块 CPU 是 ABC 分类 A 类——整机控制中枢，它挂了工艺全停。商业上建议按机架数 1:1 配冷备或签寄售代管，采购时一定索要已通过 Unity Pro “PLC → Stop → Read PLC Info → Battery Test” 的上电测试报告。市面上全新原厂新货稀少，主流是 NOS（原厂尾货）和拆机测试合格件，选后者务必确认电池座无腐蚀、RAM 读写正常、MB+ 口可 Link。
替换与升级建议
| 替代型号 | 兼容性 | 差异说明 | 改动工作量/成本 |
|---|---|---|---|
| 140CPU43412A | ✅ 直接替换 | 同型号，插回原机架、插原锂电池、从 Unity Pro 重新下载应用即可运行。建议先做 RAM 校验。 | 无（最低） |
| 140CPU53414B / 140CPU65150 | ⚠️ 软件兼容（需验证） | 高端 Quantum Unity CPU，硬件槽位兼容，需确认 Unity Pro 工程可下载（通常可直接下装），但热备冗余对需重新配置 Rack & Cable Mapping，部分系统位/系统常量可能有差异需复核。 | 中（需停机能下装验证，热备配置可能需调整） |
| 140CPU31110 / 140CPU31304 | ❌ 硬件不兼容（固件/软件代差） | Concept-only 老 CPU，背板兼容但工程文件格式不同，434 的 .stu (Unity) 工程无法直接下装，逆向转换困难且不支持部分新指令。仅当全系统重建可考虑。 | 高（需重新编程/移植） |
| 140CPU67160 (Premium/M340 误配) | ❌ 完全不兼容 | 不同物理背板总线，物理无法插入 Quantum 机架。 | — |
