描述
产品详情

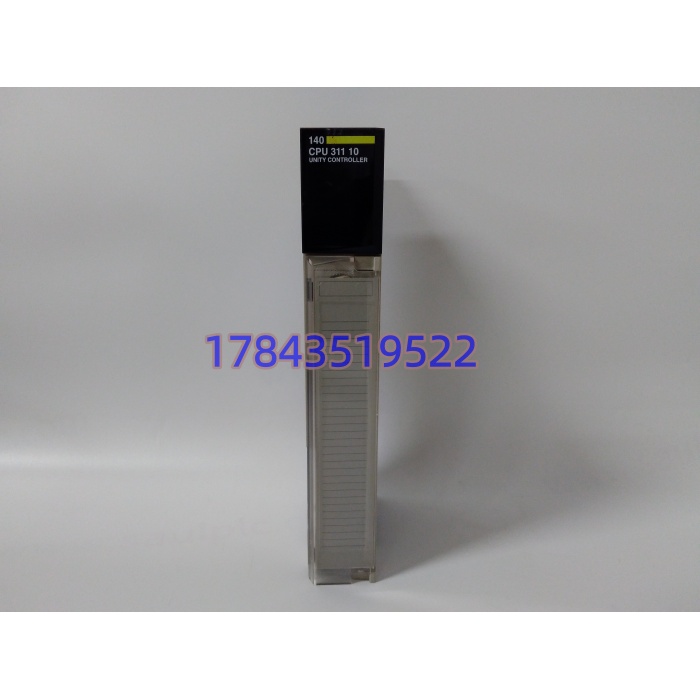

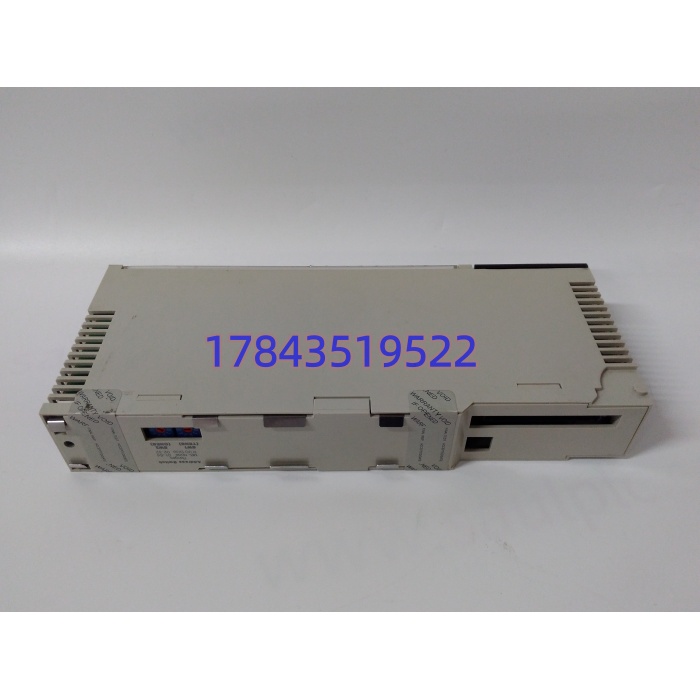

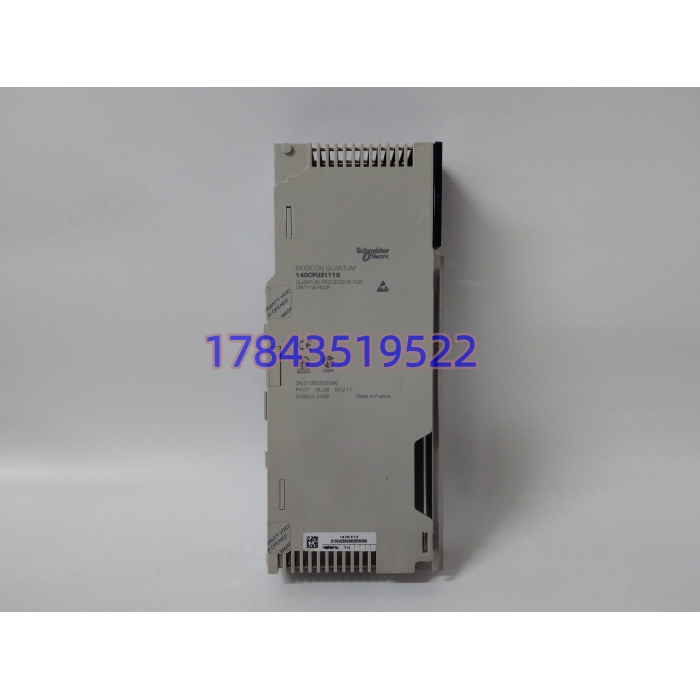

· 型号：140CPU31110
· 品牌：Schneider Electric
· 系列：Modicon Quantum Unity Processor
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | 140CPU31110 |
| 处理器 | 32 位 RISC，66 MHz，集成算术协处理器 |
| 用户内存 | 548 KB 内部 RAM（140CPUBAT 锂电保持时钟与保持变量） |
| 程序存储 | 768 KB Flash（程序永久存，不需电池） |
| 指令速度 | 布尔 0.12~0.585 μs/条；定点 0.1~0.27 μs；浮点 0.1~0.27 μs；约 1.86 Kinst/ms 纯布尔 |
| 任务架构 | 1 主循环（1ms 开销）+1 快任务（0.2ms）+16 定时中断+64 I/O 中断+64 通用中断 |
| 本地 I/O | 最多 2 个本地机架（单架 16 槽），离散点本地不限（27 槽上限） |
| 远程 I/O | S908 RIO 31 站，离散 1984 入/1984 出；分布 Modbus Plus 63 站 |
| 模拟量容量 | 本地不限（27 槽），S908 远程 1984 入/1984 出，Modbus Plus 分布 500 入/500 出 |
| 通信口 | 1×Modbus Plus（RJ45/DB9 依面板）、2×Modbus RS232/RS485（ASCII/RTU 可配）、前端滑动开关切端口模式 |
| 扩展通信 | 背板可选槽插以太网/Profibus DP/AS-i 等，最多 2 块可选模块 |
| 供电 | Quantum 背板 5VDC，典型 1800mA（约 9W），依赖机架电源 140CPS114 系 |
| 后备电池 | 140CPUBAT（3.6V 锂电），RAM 与 RTC 保持，建议 3~5 年换 |
| 指示 LED | RUN / Modbus Plus 活 / Modbus 活 / Mem 保护 / Bat 低 |
| 编程软件 | Unity Pro XL/L（现 EcoStruxure Control Expert），不兼容 ProWORX/Concept 工程 |
| 工作温度 | 0~+60℃（存储 -40~+85℃） |
| 尺寸重量 | 单槽 32mm 宽，约 0.77kg |
| 生命周期 | 2018-12-31 停止商业化；施耐德原厂技术服务终止 2026-05-07，BOL 备件流通为主 |
产品介绍
从 F 历史生命周期验证切：140CPU31110 是 Quantum 从 Concept 老系（140CPU11302/21303）迁到 Unity 平台的那批”过渡标杆”之一——它不像 140CPU534 14A 带以太网口，也不像 140CPU67160 做双机热备，就是最朴素的单槽 Unity 大脑，66MHz 跑中小型连续工艺够用，但原厂 2018 年底就关了商业化窗口，2026 年 5 月施耐德连电话技术支持都收了。严格来说，它只认 Unity Pro 工程文件，老 Concept 项目要迁过来得走代码转换向导，不是插卡即活；某个长江取水站碰过，原 140CPU11302 跑 Concept，换 140CPU31110 上去以为”同系列直接替”，结果工程打不开，现场连夜装 Unity Pro 做迁移，顺控里定时器基值还差一倍，泵阀节奏歪了被运行骂三天。
它的供应链价值在”Quantum 机架不敢动、Unity 工程还在跑”的存量水务/电力场景。TCO 算一笔：一套水厂取水泵房 Quantum 机架，重迁 M580 要换背板电源、改以太网拓扑、重绑 800 余点 FBD，工程师月人天比两张 140CPU31110 二手件贵十倍；而这块卡在库存商手里还有全新尾货和拆机件，国内现货当天~1 周，原厂 BOL 已不接单。所以在线单 CPU 节点归 A 类，备 1 张同固件代冷备；已是 140CPU67160 热备对的别拿 31110 凑数对——它不支持 HSB 冗余角色，硬插备机槽系统不认。锂电每 3 年强制换，别等 Bat 灯亮再动，RAM 掉电一次保持变量全回默认。
应用场景与库存策略
Quantum CPU 最阴的故障不是死机，是”锂电没报警但 RAM 里日历时钟停了”——SOE 时标从换卡那刻起全部错位，事故分析时运行和电气对不上秒，查一周以为 GPS 对时模块坏了。
- 水务取水泵房/污水厂：单 140CPU31110 跑 PID+时序，非它不可因 Unity 工程点和 Quantum 背板槽位绑死二十年。建议在线每节点备 1 张同代冷备，140CPUBAT 按 3 年周期批量换。
- 电厂辅网（除灰/水处理）：Modbus Plus 挂老 140 系列 DI/DO/AI 机架。建议 A 类 Last-time-buy 2 张封库，Unity Pro 工程+变量符号表光盘归档。
- 冶金加热炉辅控：RS485 收多台智能仪表，不占以太网。建议备 1 张周转不拆封。
- 老厂改造混用场景：原 Concept 项目想升 Unity 但不换硬件——可以迁到 140CPU31110，但必须留停机窗口做 Concept→Unity 转换校验，别信”插上自动兼容”。
- 备件商混发高发：采购规范强制附”实物正面 140CPU31110 激光标 + 法国/美国产标 + 滑动开关位置照 + Unity 固件屏显版”，收货先对再签。
真实案例：2023 年苏北某自来水厂，取水泵房 Quantum 机架 140CPU31110 锂电到期未换，雷雨夜 UPS 切电 90 秒，RAM 掉电。恢复后三台潜污泵启动逻辑里”上次运行状态保持位”丢失，PLC 按默认全停，厂内低液位报警瘫痪 4 小时，城区降压供水。拆旧卡发现电池 2.0V 漏液腐蚀插座，顺便发现滑动开关被人误拨到”Memory”档导致在线修改写不进 Flash。库存那张冷备是同型号但固件代低一格，插上 Unity Pro 报版本错配，现场刷固件（需原厂账号下装包）耽误 6 小时。事后把”CPU 锂电纳入季度 PM 抄表””滑动开关位置拍照存档””备卡固件代写入 CMDB”三条写死，备件从 0 张提到 1 张。
