罗克韦尔-T9432罗克韦尔 ICS TRIPLEX T9432 | SIL3模拟量输入模块

描述

产品详情

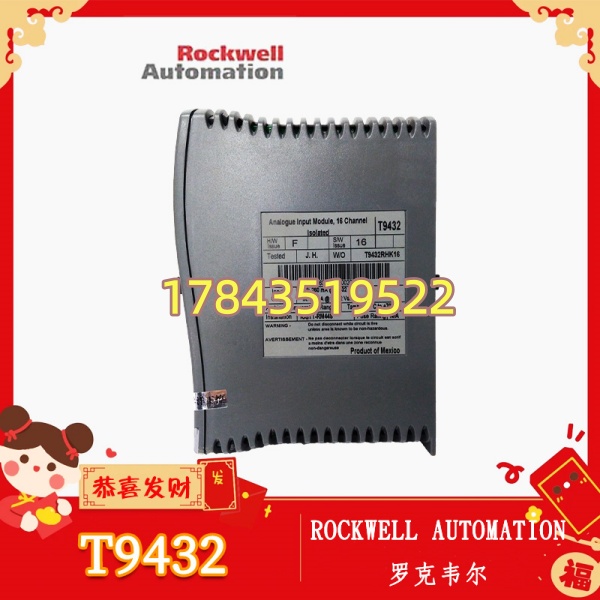

· 型号：T9432
· 品牌：Rockwell Automation / ICS TRIPLEX（罗克韦尔自动化旗下安全品牌）
· 系列：AADvance™ 可扩展安全系统

规格参数

产品介绍

碰过这样的情况吗？系统报警“模拟量输入通道漂移”，你查变送器没问题，查线路没问题，最后发现是输入卡上那个通道的采样电阻老化了。更糟的是——这块卡是单路的，坏一个通道整块都得换。

T9432就是为这事设计的。它本质上是罗克韦尔AADvance安全系统的“信号接收官”，专负责把现场的4-20mA电流信号变安全控制器能处理的数字量。和其它输入模块最大的区别是它的表决架构：你可以把它配成1oo1D（一选一+诊断）、1oo2D（二选二）或2oo3D（三取二）。这个后缀“D”是关键——带诊断的冗余，意思是模块内部多个处理通道同时采样，结果不一致时由硬件自己判断哪个可信。用2oo3D配置，坏一个通道模块继续干活，坏两个它才报故障。

从库存角度看，T9432有几个烦人的点。第一，固件版本直接影响输入信号的变化率限制——固件v15及以下版本对输入信号的电压转换速率有严格要求，超出会导致通道误报故障。第二，官方手册公布的精度漂移数据很有参考价值：25°C时±0.21%，40°C运行一年后±0.22%，两年后±0.23%。这个漂移率很低，意味着模块寿命期内不需要频繁校准。但你如果买了不同批次的备件，上机前必须核对固件版本——跨代混用可能导致冗余配对失败。

应用场景与库存策略

痛点切入：
一个LNG接收站，SIS系统年度测试时发现某块T9432的一个通道读数偏了0.3mA。虽然还在SIL3允许的误差范围内，但用户心里没底。翻仓库——没有备件。问代理：新件交期8-10周。更要命的是现场在用的是固件v14，市面上买到的可能是v18，版本不匹配插上去系统不认。

典型场景与备货建议：

• 油气长输管线 – 压力变送器信号采集：管道压力信号直接参与ESD逻辑判断，通道失效意味着保护功能丧失。必须采用2oo3D冗余配置（三块T9432同时采同一个信号）。备件策略：每3块在用配1块同版本备件，且需提前确认固件版本号。
• 炼化加氢装置 – 温度联锁回路：反应器多点温度接入SIS，超温触发紧急泄压。现场常有高温振动，端子排松动导致的信号闪断很常见。的诊断功能能区分“信号真丢了”和“变送器故障”——前者触发报警但不跳车，后者才动作。建议每4个回路配1块备卡，且备件必须包含配套的端子板（T9831/T9832/T9833系列）。
• 海上平台 – 火气监测系统：可燃气体探测器输出4-20mA信号，浓度超过阈值触发关断。海洋环境腐蚀性强，模块需定期更换（官方建议每5-8年做一次精度复测，数据支持5年漂移推算）。建议做最后采购评估：如果平台计划继续运行5年以上，一次性采购2块同批次备件。
• 火电 – 汽轮机振动监测：振动探头信号进入SIS做超限保护。通道响应时间要求高——的6ms更新间隔能满足。但注意固件版本问题：v15及以下版本的输入变化率限制比新版本严格，用旧版固件配高动态信号可能误报。

真实案例：
去年华南一个炼化厂，加氢裂化装置的SIS系统做三年一度的大修。检测发现一块的第9通道输出值跳动——4mA信号显示4.12mA，波动±0.05mA。查下来不是变送器问题，是模块内部那个通道的采样电路老化。用户仓库里没有备件，而这个回路是反应器压力高高联锁的第一通道（1oo1D配置，非冗余）。

他们紧急调了一块同一批次的拆机件（之前另一套装置升级留下的），插上去自检通过。但有一个细节差点翻车：拆机件的固件版本是v15，原系统跑的是v12。按照官方2015年发布的文档，v15及以下版本的输入变化率限制存在技术差异，可能导致高频信号被误判。他们花了三天做信号对比测试，确认没问题才投用。

事后他们改了备件策略：每套SIS系统单独建立“备件版本档案”，记录每块在役模块的固件版本号。下次采购备件时，第一要求不是“型号对”，而是“版本号在±1以内”。同时跟代理商谈好了“备件托管”协议——代理商仓库里常备2块v15版本、2块v18版本，随用随补，不用占用他们的库存资金。

常见问题解答 (FAQ)

信官方手册。罗克韦尔官方《AADvance T9110解决方案手册》写的是T9431:8通道，。那些写32通道的供应商，很可能是把采样率1000样本/秒理解成32通道了，或者是另一个产品线的参数串台了。采购下单前，把你们现有模块的正面标签拍给我核对。

问：1oo1D、1oo2D、2oo3D这些配置什么意思？备件要考虑冗余配置吗？

这涉及到你买备件时要不要多买几块。简单说：

• 1oo1D：一块卡干所有活，坏了系统就停。备件按1:1配。
• 1oo2D：两块卡同时采样，任意一块报故障就触发动作（“或”逻辑）。备件建议按每2块在用配1块备。
• 2oo3D：三块卡同时采样，至少两块一致才输出（“与”逻辑）。这是最抗造的模式——坏一块不影响功能。备件策略：每3块在用配1块备，且三块最好同批次同版本。
  官方手册明确写了，不同配置会影响最终系统能达到的SIL等级。

问：固件版本怎么看？为什么这么重要？

模块侧面贴纸上印着“F/W Rev.x.x”。2015年罗克韦尔发过一个产品通知：固件v15及以下版本的对输入信号的变化率（电压转换速率）有限制，超出会导致通道误报故障。这意味着如果你系统跑的是老固件（v12、v13），买一块新固件（v18）的备件直接插上去，冗余配对可能失败，或者诊断行为不一致。建议买备件时要求供应商明确版本号，最好跟你现有模块的版本差不超过±1。

问：精度漂移数据对备件寿命有什么指导意义？

官方给了一组很实在的数据：25°C出厂时±0.21%；在40°C环境跑1年后±0.22%；2年后±0.23%；5年后官方没给数据，但推算应该在±0.3%以内。这告诉你两件事：第一，这模块稳定性好，5年内基本不需要重新校准；第二，超过8-10年的老模块，就算没故障也建议退役换新——不是你测不出它漂了多少，而是你不想在产线运行时赌那一两毫安。

T9431是8通道版本，是16通道版本。物理尺寸一样（166×42×118mm），功耗不同（T9431是3.3W，是4.0W）。不建议混用。如果你系统配置里用的，你用T9431插上去少8个通道，控制器会报“配置不匹配”。反过来更危险——多出来的8个通道在机架上悬空，可能引入噪声或导致背板总线故障。
