描述
产品详情

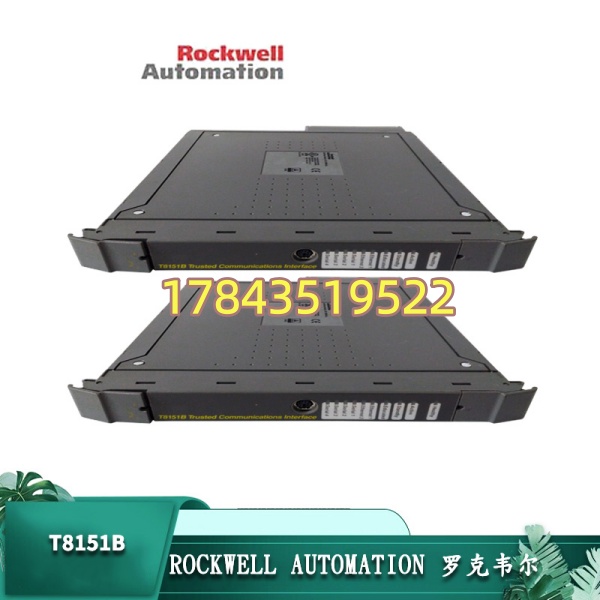

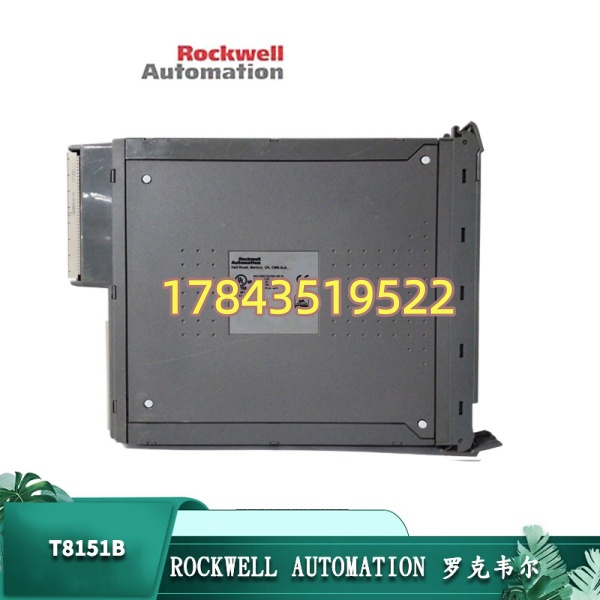

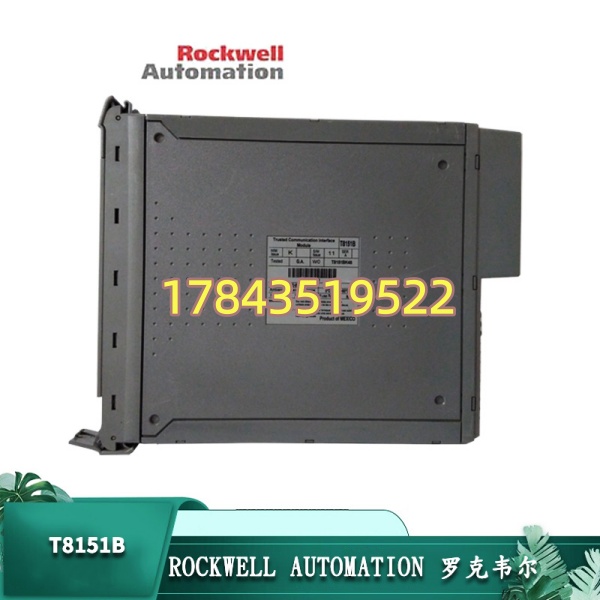

· 型号：T8151B
· 品牌：ICS Triplex（罗克韦尔自动化旗下）
· 系列：Trusted® T8150 系列 / T8100 系统
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Trusted 通信接口模块 (TCI) |
| 冗余架构 | 三重模块冗余 (TMR)，硬件容错表决 |
| 安全等级 | IEC 61508 SIL 3（TÜV认证） |
| 处理器 | Motorola PowerPC 32位 |
| 操作系统 | Trusted Operating System |
| 以太网接口 | 2×10/100Base-T RJ45，支持冗余网络 |
| 串行接口 | 4×RS-232/422/485（可编程） |
| 诊断端口 | 1×RS-232（前面板） |
| 支持协议 | Modbus RTU/TCP（从站标配，主站可选）、EtherNet/IP、PROFIBUS DP、DNP3、IEC 61850 |
| 供电方式 | 背板 20-32 VDC 双冗余供电 |
| 功耗 | 典型 10W，最大 40W |
| 工作温度 | 0°C ～ +60°C（工业现场级） |
| 存储温度 | -25°C ～ +70°C |
| 认证 | CE、UL、CSA |
产品介绍
说说 Trusted 系统的来龙去脉。这套系统最早是 ICS Triplex 的看家产品，主打“三重冗余”这个概念——三个处理器同时跑同一份逻辑，硬件级表决，一个挂了另外两个还在。后来罗克韦尔把它收编了，但 Trusted 这个产品线一直保留着，专门对付那些“不能停”的场景：炼油厂的紧急停车、管线的火气系统、核电站的保护系统。T8151B 是这个生态里的通信“管家”。
这模块干了件挺聪明的事：它把通信任务从主处理器那里“抢”过来自己扛。主处理器只负责跑安全逻辑，Modbus 请求、协议转换、数据打包这些杂活全交给 T8151B。结果是啥？主处理器的负荷降了，安全回路的扫描周期稳了。你想想，一个 SIL3 的系统，通信负载过大导致扫描周期抖动——这种风险不值得冒。从备件角度看，这块板子已经进入生命周期末端。罗克韦尔的政策是提供 12 个月停产告知期。一旦关闭 LTB 窗口，你只能在二手市场碰运气，价格和风险都不可控。
应用场景与库存策略
某海上平台曾因为一块 T8151B 的以太网口烧了，导致安全系统与中控室之间的数据通道断了一条。虽然冗余口还在工作，但操作员那周每晚交接班都要专门确认“那个口修好了没”——这种精神压力，比备件贵多了。
- 炼油/石化 / ESD 系统：T8151B 负责将 ESD 系统的状态传给 DCS 操作站。非它不可，因为 Trusted 系统的通信协议栈是封闭的，第三方网关无法解析安全数据的完整性标签。库存策略：双以太网已做冗余，中央仓库备 1 块即可。但注意——如果是孤网运行（没有第二块 T8151B），现场必须留 1 块冷备。
- 天然气长输管线 / 站场控制：连接 PLC 和 SCADA，转发 Modbus 数据。非它不可，因为 支持 Modbus Master 模式（需配 T812X 适配器），能主动轮询现场仪表。库存策略：生命周期末期预警，立即评估 LTB 数量。公式：在用数量 × 15% × 预期维护年限（建议 5 年）。
- 核电 / 常规岛保护系统：安全级与非安全级数据的隔离网关。非它不可，因为 TMR 架构和 SIL3 认证是与整个系统的安全分析报告绑定的。库存策略：不讨论“备不备”，只讨论“备几块”。严格执行 1:1 冗余 + 现场 1 块冷备。
真实案例
背景：某大型化工企业，Trusted 系统投运 10 年。一个 模块在例行巡检时被发现“ERR”灯闪烁，诊断报“以太网控制器自检失败”——没完全死，但随时可能挂。
应急：幸运的是，该机架上还插着第二块 ，配置了双网冗余。维修人员将故障模块拔出后，系统自动切到第二块，通信未中断。
解决：采购从授权渠道调货，8 周后到货。但中间这 8 周，整个安全系统处于“单通信模块”运行状态——一旦剩下那块也出问题，中控室就彻底看不到安全系统的状态了。
反思：那 8 周，生产副总每天开早会第一句话就是“新模块到了没”。一块 的钱，抵不上这种“提心吊胆”的运营成本。双模块冗余不是万能的——备件是冗余的后备，冗余是备件的缓冲，两样都得有。
常见问题解答 (FAQ)
答：ICS Triplex 遗留产品的生命周期是逐模块评估的。 目前尚未全线停产，但交期明显拉长是事实。罗克韦尔官方的政策是提供 12 个月停产告知期。我的建议：立刻联系你的罗克韦尔供应商，索要 的最新“产品生命周期状态”。如果是“Active – Mature”，放心下单；如果是“Active – Limited Manufacturing”或标了“Last Time Buy”，窗口期可能只剩几个月。别等通知，等通知的时候就晚了。
答：不能。T8152B 是不同配置的变体（通常是不同的端口组合或协议授权）。Trusted 系统的组态软件里，硬件型号是精确匹配的。插错了，系统可能拒绝识别，或者通信功能不全。唯一的例外情况：查 Trusted 系统的“硬件替换指南”或 Release Notes，确认官方是否将 T8152B 列为 的替代件。没确认之前，别动手。
问：Modbus Master 功能是标配吗？
答：不是标配。 出厂时只带 Modbus Slave（从站）模式。如果需要它主动轮询第三方设备（作为 Master），必须加配 T812X 处理器接口适配器。采购二手模块时，问清楚对方是否包含这个授权。没有的话，后期再加的成本可能比模块本身还贵。
答：最怕四样：固件版本不匹配（你系统跑的是 v3.5，拿到的是 v2.0）、网口物理损伤（PHY 芯片被静电打过）、串口烧毁（现场接线错误导致）、内部配置被锁（前任设了密码）。验货时要求对方：
- 上电后自检通过：PWR 绿、RDY 绿、ERR 不亮。
- 用网线连接两个以太网口，能 ping 通默认 IP。
- 用串口调试工具回环测试至少一个 RS-232 口。
- 提供固件版本照片（通过诊断端口可读取）。
能做到这四条的，可以考虑。做不到的，价格再低也别碰。
