描述
产品详情

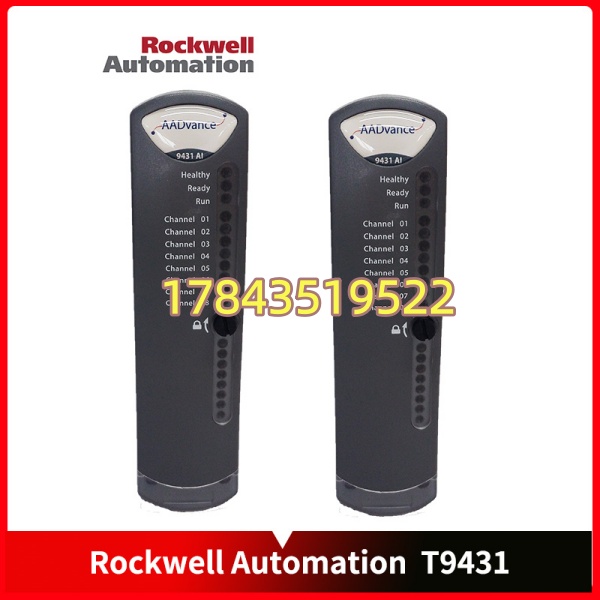

· 型号：T9431（完整的 AADvance 系统通常需配合 T9110 处理器和 T9451 输出模块）
· 品牌：罗克韦尔自动化 (Rockwell Automation)
· 系列：AADvance 9000 / ICS Triplex
规格参数
| 参数项 | 规格 |
|---|---|
| 输入通道数 | 8 路，独立隔离 |
| 输入信号类型 | 0-20mA / 4-20mA / 可配置电压/温度 |
| 量程范围 | 0~24mA（最大允许过载） |
| 分辨率 | 15-16 位（0.98 μA/LSB） |
| 测量精度（25°C） | ±0.05 mA（±0.21% + 10μA @ 1年/40°C） |
| 安全精度限值 | 200 μA（IEC 61508 SIL 3 要求） |
| 通道隔离耐压 | ±1500 Vdc @1 分钟 |
| 模块功耗 | 3.3 W |
| 供电电压 | 24 Vdc 冗余供电（18-32 Vdc 范围） |
| 自检间隔 | <1 小时 |
| 采样更新（无滤波） | 6 ms |
| 工作温度 | -40°C 至 +70°C |
| 尺寸（高×宽×深） | 186 mm × 42 mm × 118 mm |
| 重量 | 约 280 g / 0.28 kg |
产品介绍
这套东西要是在2012年那会儿买，你得祈祷它别搁在超过40度的机柜间里。罗克韦尔自己发过产品通告——T9431 内部有个熔断器，环境温度一高（>40°C）就可能永久性挂掉，模块直接“所有输出关断”，而且用户换不了，只能返厂 。这不是黑它，这是当年那批货（2009.10-2011.8生产，设计版本号 F5 至 G9）的真实硬伤。
T9431 是 AADvance 系统的“耳朵”。现场的压力、温度、流量变送器把物理量变成 4-20mA 电流，它负责听清楚、听准确，然后交给 T9110 处理器做逻辑判断。它最大卖点是 安全等级够硬——IEC 61508 SIL 3，通道间全隔离，TMR 架构下坏一块板子系统还能撑 。
供应链视角看，AADvance 系列目前处于 Active Mature 阶段，还没正式宣布停产，但备件交期已经开始拉长。罗克韦尔官方建议用 AADvance 新一代控制器做系统升级，但不是单模块替换 。
应用场景与库存策略
这东西装在哪？紧急停车系统 (ESD)、火灾和气体监测 (F&G)、锅炉安全保护。它坏了，轻则触发停车、重则安全功能失效。
典型场景与备货建议：
- 炼化装置紧急停车系统 (ESD)：SIS 回路的核心采集卡，采集反应器压力、罐区液位。这卡一坏，联锁逻辑缺输入，可能导致误停车或拒动——建议 TMR 配置已自带冗余（3块卡同时采集，2oo3 表决），但每种硬件型号至少备 1 件完整备品
- 海上平台火气监测 (F&G)：环境腐蚀性强，模块故障率高于陆地。盐雾会侵蚀连接器针脚——建议 2 件缓冲库存，并且每季度轮换上电测试
- 长输管道压降监测：现场无人值守，维修响应需要跨省调货。备件不到位，管道可能被迫降量运行——建议 供应商代管：在项目所在区域的备件库寄存 1-2 件
- 存量系统延寿期：如果你的 AADvance 系统已经跑了 8-10 年，并且计划继续用 3-5 年，现在就是 最后采购窗口。罗克韦尔产品生命周期查询工具显示，该系列未来 2-3 年内可能转入 End of Life
真实案例：
2018 年，华南一家炼厂的加氢裂化装置 AADvance 系统报警——一块 T9431 显示“通道偏差超限”。仪表工程师去查，8 个通道里有 3 个读数漂移超过 0.5mA，安全精度限值已经超了（要求 200μA）。拆下来用信号源测，发现是内部采样电阻老化。
库房有备件，但那是 2010 年出厂的老批次。换上之后，第二天系统又报警——还是 T9431，而且这次是整块模块“故障”红灯。
查了生产批号才发现：库房那两块备件正好属于受熔断器缺陷影响的批次（2009.10-2011.8 生产，设计版本 F5-G9）。环境温度稍微高一点，里面保险丝直接熔断。
教训有三：

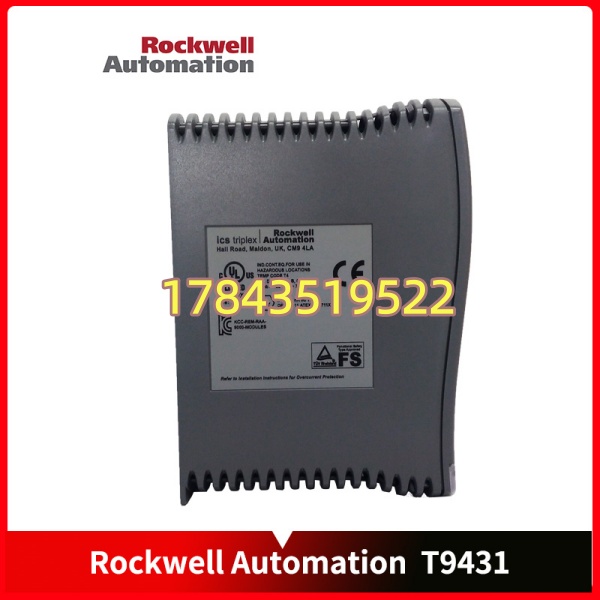

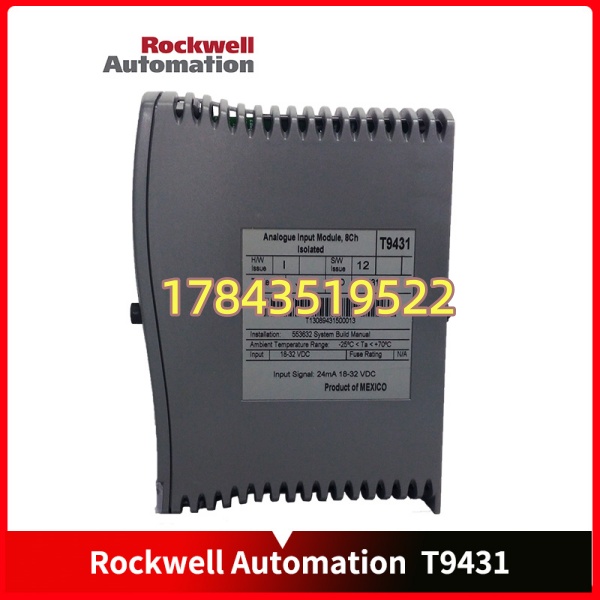

- 备件不是“有就行”，必须核对生产批次和硬件版本号（看侧面标签）
- 停产前最后一次采购（Last-time-buy），必须买最新硬件修订版（I16 及以上，固件 15 或更高）
- 高温环境运行的 AADvance 机柜，建议每半年检查模块环境温度，超过 40°C 要强制散热
那家炼厂后来做了什么？把所有 2012 年前生产的 T9431 全部返厂更换（利用罗克韦尔的保修更换政策），并且多订了 3 块最新批次的作为长储。
常见问题解答 (FAQ)
硬件核心完全一样，都是 8 通道模拟量输入，SIL 3。区别在于配套的端子板和连接方式：
- ：配标准端子板（如 9832），适用于常规 4-20mA 接线
- T9531：配高密度或特殊端子板
采购时不要只看模块型号，必须确认端子板型号与现场匹配。同机架内 和 T9531 可以混用，只要端子板对得上。
罗克韦尔官方产品生命周期查询显示，AADvance 9000 系列目前状态为 Active Mature —— 仍在供应，但已进入成熟期，未宣布停产但备件交期可能延长 。建议：如果确认未来 3-5 年继续使用该平台，立即做一次 Last-time-buy 评估。
问：什么硬件版本才是“安全的”？不受熔断器缺陷影响？
根据罗克韦尔 2012 年产品通告，受影响批次：设计版本号 F5 至 G9，生产日期 2009.10-2011.8。
根据固件兼容性表，硬件修订版 H16 或 I16，固件版本 15 或更高为最新稳定版本，不再有熔断器缺陷 。
采购二手件时，让卖家拍模块侧面标签，确认硬件版本号。如果卖家说“不知道版本”，直接跳过。
