描述
产品详情

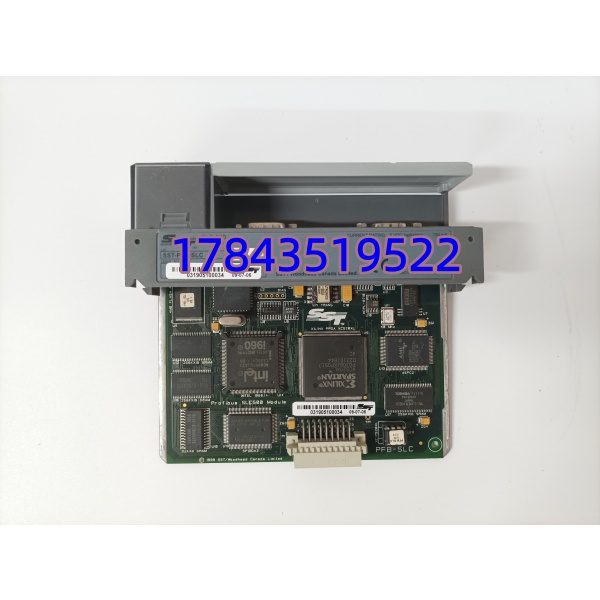

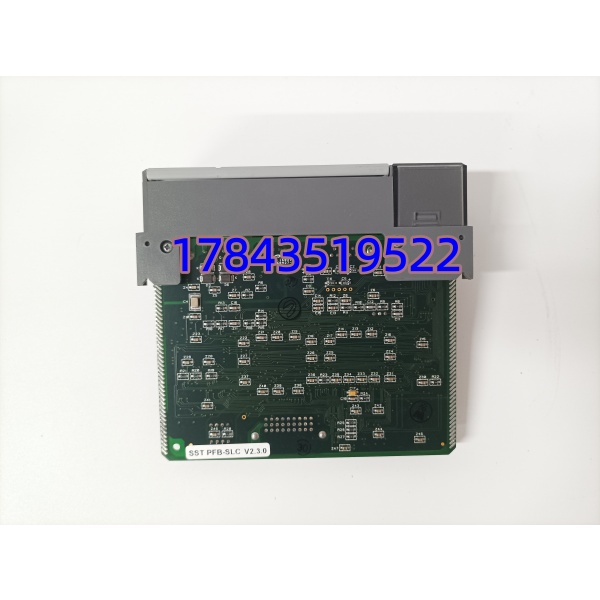

· 型号：SST-PFB-SLC（SST Profibus DP Scanner for SLC 500，PFB=Profibus，SLC=SLC 500机架）
· 品牌：Rockwell Automation（原SST Incorporated → AB）
· 系列：SLC 500 / SST Communication Cards（老架构，替by ControlLogix SST-PFB-CLX）
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | SST-PFB-SLC（SST Profibus DP module for SLC 500机架） |
| 系列归属 | SLC 500 / SST Cards，插SLC机架槽（单槽宽），兼容SLC 5/03/5/04/5/05 CPU |
| 协议与能力 | Profibus DP V0/V1（主站/从站可设），速率9.6k–12Mbps（全标准），最多96从站，每站244字节输入+244字节输出（I/O映射进SLC文件） |
| 接口与端子 | 前面9针D-sub（Profibus DB9母，CiA 303-1引脚定义），RS-232 DB9配置口（原厂null-modem线），终端电阻120Ω两端各一（Profibus必须） |
| 供电与功耗 | 背板供5 V DC（SLC机架总线），典型700 mA / 3.5 W，反向极性保护在机架电源（1746-P1/P2/P4等） |
| 安装形式 | SLC 500机架单槽（1746-Ax机架），插卡金手指进背板，前面面板M3螺钉锁紧，DIN需机架装 |

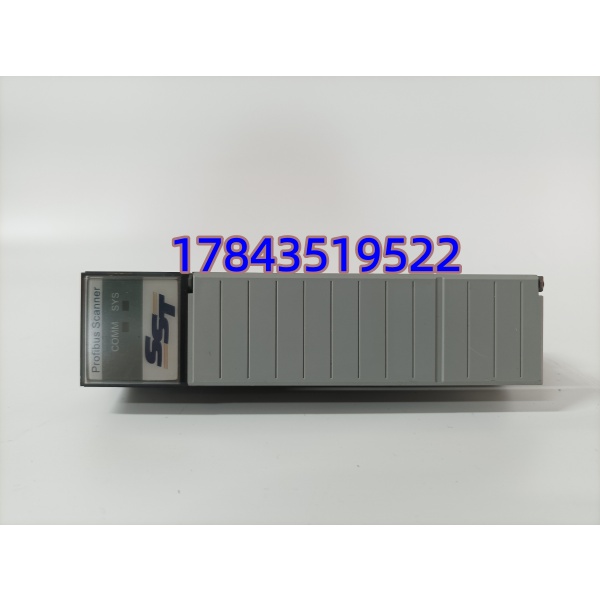

| 诊断LED | 前面PWR绿背板电，Run绿扫描运行，Com绿闪DP通信，Err红故障，Sys状态LED（SYS），DP Activity闪 |
| 工作温度 | 0°C至+50°C（标准柜内SLC非宽温），存储–40至+85°C，湿度5–95%非冷凝 |
| 数据映射 | 映射进SLC I/O文件（I: / O:）或M0/M1文件（最多1000字映射区），严格来说它只在RSLogix 500 v4.x以上支持96从站（老v3.x限32从站） |
| 隔离与保护 | Profibus口变压器隔1500V AC，背板光隔，过压/ESD保护9针口，终端电阻120Ω±1%原厂要求 |
| 认证 | CE、UL 508、cUL、RoHS（老批可能非），MTBF标称>12万小时（原厂Datasheet，现场9针头弯针/终端电阻松是头号故障） |
| 物理尺寸 | SLC单槽宽约44 mm×机架高140 mm×深115 mm，重量≈0.2 kg |
| 关键备注 | 二手混标严重：SST-PFB-SLC是SLC机架卡不是ControlLogix SST-PFB-CLX（物理不兼容），买时确认要SLC 500插卡不是CLX插卡，Profibus需终端120Ω两端各一/9针头无弯针，RSLogix 500工程需加载SST GSD文件 |
产品介绍
从维护者视角切入：SST-PFB-SLC就是老SLC 500柜里那张“Profibus出门证”——汽车厂/化工厂老线用SLC 5/04 CPU跑逻辑，插这卡进1746-Ax机架背板5V，前9针DB9连西门子MasterDrive或远程IO站，DP 12Mbps拖96从站数据进SLC I/O文件（I:/O:），不用重写第三方设备。现场实测发现，这货头号故障不是扫描器死是9针D-sub头弯针（柜门振动）或终端电阻120Ω一只脚松（Profibus两端各一，中段站无终端），Com闪断但PWR/Run绿，RSLogix 500报“SST Comm Loss”丢第三方驱动点引硬接线旁路。严格来说，它只在RSLogix 500 v4.x以上支持96从站（老v3.x限32，汽车焊线96机器人要v4），换时需加载SST GSD文件进RSLogix，SLC CPU 5/03以上才背板通（5/02无扫描口不认）。作为库存经理，属B类偏A通信件：单价两千多，DP断=第三方驱动盲但SLC主逻辑还在（非全瘫但安评/产量跟踪失联），原厂EOL交期找拆12周，建议柜顶留1件冷备做Buffer stock（含9针null-modem+终端120Ω×2），每18个月上电DP环回（T型+终端）测Com绿闪/RSLogix读GSD，别只备CPU不备通信卡第三方驱动盲。
供应链看，SST→Rockwell SLC 500早停产生物新用ControlLogix SST-PFB-CLX或1734-PROFINET，但老汽车/食品/化工厂还跑SLC+SST-PFB-SLC，二手NOS流转。TCO坑：Profibus需终端120Ω两端各一/9针头易弯，备件kit打包SST-PFB-SLC+9针null-modem原厂线+终端120Ω×2+RSLogix 500安装盘GSD文件，单买裸卡到现场发现9针弯或终端没带=DP假亮真断。ABC分类B+类（主SLC跑但第三方盲），安全库存SS=1件测试（DP环回Com闪/RSLogix加载GSD读ID）+终端/线备，资金占用<一次焊线机器人失联停线日损五万。
应用场景与库存策略
痛点切入：汽车焊线SLC 500用SST-PFB-SLC连96台西门子MasterDrive，9针头弯针DP断机器人失联硬接线旁路停线日损五万+节拍掉，原厂交期停产生物找拆12周第三方翻新品9针头插入损大DP误包引点跳零。
典型场景与备货建议：
- 汽车焊/涂装线SLC 500：机架1746-A7插SST-PFB-SLC连机器人/MasterDrive DP 12Mbps，非它不可因为96从站映射I/O老装置保产（新CLX用SST-PFB-CLX物理不兼容SLC机架），建议B+类设SS=1件SLC卡测试（DP环回Com闪/RSLogix v4.x加载GSD读96从站）+9针null-modem+终端120Ω×2，柜顶防潮柜每18个月上电DP T型+终端测Com/RSLogix读，每24月强检9针头直无弯。
- 化工厂批次SLC 5/04：柜内0–50°C，SST 9针积浆短路，建议备1测试+终端/线备，Last-time-buy囤2件（一个机架通常1 SST但DP断=第三方盲），资金<批次失联停线日损三万。
- 食品包装线SLC：高湿浆进9针，建议由Rockwell老授权做VMI，kit=SST-PFB-SLC+9针null-modem+终端120Ω×2+GSD文件软盘/USB，单买裸没终端/线/GSD现场DP假亮真断RSLogix不认。
- 偏远产线SLC：物流季冻，BOM展开备卡+终端+9针线+GSD盘，按ISA-95不是单件，免到现场发现终端50Ω射频混用（Profibus必须120Ω）或SLC CPU 5/03不是5/04背板通。
真实案例：晋南汽车部件厂焊线，SLC 500机架1746-A7 5/04 CPU+SST-PFB-SLC连96台MasterDrive，大修后启线前RSLogix报“SST Comm Loss 96 drives”，复位三仍Com闪Err红。登柜看9针DB9头弯针（柜门振动撞），临时直连但终端120Ω一只脚松中段站T型无终端两端各一。翻柜有裸SST-PFB-SLC无9针null/终端，原厂无。记关停老线拆套：SST-PFB-SLC测试+9针null-modem+终端120Ω×2（标“2023-10上电DP环回Com绿/RSLogix v4.x加载GSD读96从站ID OK”），断机架24V空开（SLC卡可热拔CPU RUN拔通信稳），拔旧SST（金手指防静电腕带），插新进槽拧M3，接9针直头MasterDrive链（T型主控端+终端120Ω拧死，中段站机器人无终端），上电PWR绿Run绿Com绿闪RSLogix读96 ID回启焊线。事后批B+类Buffer=1 test+9针null+终端120Ω×2每24月检9针直无弯，邻线互备，交期够停两次节拍。
