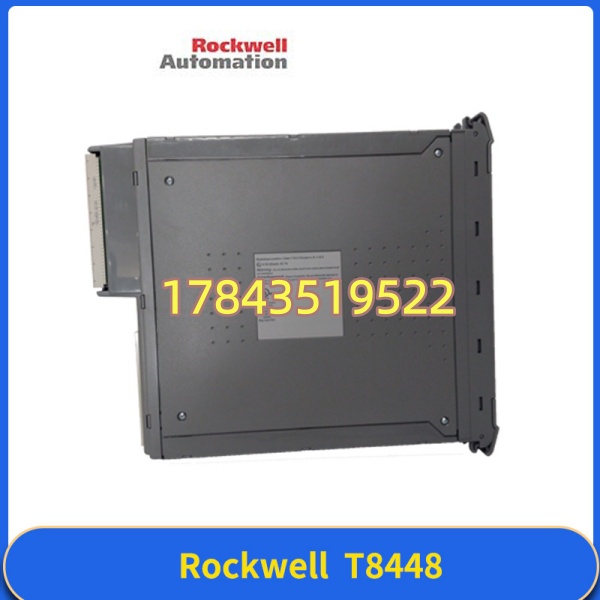

罗克韦尔 T8448 | Trusted TMR区域接口模块

描述

产品详情

· 型号：T8448
· 品牌：Rockwell Automation（原ICS Triplex，现属罗克韦尔自动化旗下）
· 系列：Trusted® TMR 安全控制系统

规格参数

产品介绍

防火和燃气系统（F&G）有个很讨厌的特点——平时从来不动，但你永远不知道它哪天会真动作。而T8448这块卡，就是专门伺候F&G这种“躺平但必须可靠”的场景的。

说它是区域接口模块，其实更像一个“瑞士军刀”——40个通道，每个都可以独立配置成数字输入或数字输出。接烟感探头时是DI，接灭火电磁阀时是DO，不用换卡。而且它把40个通道分成5个电源组，每组独立供电——意思是某一路短路了，只影响那8个通道，不会把整块卡拖死。

从供应链角度看，T8448的麻烦不在于它容易坏，而在于你很难在它坏之前知道它快坏了。F&G系统常年待机，继电器触点可能几年没动作过一次，氧化了也没人知道。严格来说，T8448虽然在硬件上支持热插拔（需要相邻槽位或SmartSlot配置），但很多人不敢在运行中拔——因为一旦误操作，整个区域的消防保护就没了。

应用场景与库存策略

讲讲我见过最离谱的一次。某个LNG接收站的火气系统做年度测试，测试团队用信号发生器模拟烟感报警，结果发现有一块T8448的第17~24通道（整整8个通道）没有任何反应。检查了半天——那组电源的保险丝没烧，模块状态灯也是绿的，就是没输出。后来拆下来才发现，PCB板上有明显的硫化物腐蚀痕迹。那个站靠海，空气中含硫量高，加上机柜密封条老化，几年下来把板子腐蚀了。

典型场景与备货建议：

• 海上油气平台F&G系统：高盐雾、高湿度环境，电子元件腐蚀风险极高 → 建议每块在线卡配1块冷备件，且每半年轮换一次（库存卡上机运行，拆下的卡做清洁保养后入库）
• 炼化厂ESD紧急停车：联锁回路涉及高温高压，误停和拒动的代价一样大 → 采用1:1在线冗余配置（TMR架构本身已冗余，但建议在机柜内留一个空闲槽位放备卡）
• 长输管线阀室：无人值守，火气探头分散，一块管一个区域的探测器 → 每个区域中心站备1~2块，签4小时紧急调货协议
• 老旧Trusted系统延寿：ICS Triplex品牌已被罗克韦尔整合，Trusted平台逐步进入生命周期后期 → 使用罗克韦尔官方Product Lifecycle Status工具查询当前状态，按在线数量×15%做Last-time-buy

真实案例：

去年帮一个炼油厂做备件盘点，他们有三套Trusted系统在运行，合计用了12块。库存里只有1块备卡，而且已经放了3年没动过。

我让仪表工程师把那块库存卡插到测试机架上跑48小时。结果跑到第30个小时，第5通道的DO输出开始随机跳变——没有指令，它自己在那里ON/OFF。换到DI模式测试，同一个通道读入的信号也不稳定。

拆开检查发现，库存卡的存放环境温度偏高（仓库没空调，夏天能到45℃），电解电容老化导致电源纹波过大，影响了第5通道的参考电压。这块“备卡”实际上是坏的——如果不是这次测试，它会在真正需要的时候失效。

从那以后，我给所有客户的建议都是：这类安全卡件，光备不行，必须定期上电测试。每6~12个月插到测试机架上跑一轮通道遍历，确认40个通道的DI读入和DO输出都正常。

常见问题解答 (FAQ)

两个都是，也两个都不是。它是一款可配置的I/O模块——每个通道都可以通过软件（Trusted Toolset）单独设置为数字输入或数字输出。输入支持干接点和24V有源信号，带线路监测；输出是高侧驱动，每通道2A，带电子自恢复过流保护。所以采购前先搞清楚你的现场需要什么——如果是纯DI场景，用可能浪费了DO功能，但反过来如果场景混合，它就是最优解。

C后缀代表改进版（Enhanced Version）。根据ICS Triplex的版本说明，T8448C主要优化了：①防腐蚀性能（更好的PCB涂层）；②继电器/输出器件的寿命管理；③诊断功能的细化。两者在功能上兼容，但建议同一系统内使用相同版本，避免诊断行为不一致。

ICS Triplex品牌已被罗克韦尔自动化整合，Trusted TMR平台处于“Active Mature”或逐步过渡阶段。建议你使用罗克韦尔官方的Product Lifecycle Status工具查询的当前状态——输入目录号即可看到Active / Active Mature / End of Life / Discontinued判断。如果是EOL状态，抓紧做Last-time-buy。

三步：①外观检查——看PCB板有无腐蚀、电容鼓包、继电器触点有无发黑；②上电自检——插到测试机架（或在线系统的空闲槽位），观察状态LED是否正常，模块是否被控制器识别；③通道遍历测试——逐个通道给DI信号或发送DO指令，用万用表/信号发生器确认40个通道都正常。最后一步很耗时（大约1小时），但做过一次就能放心三年。
