描述

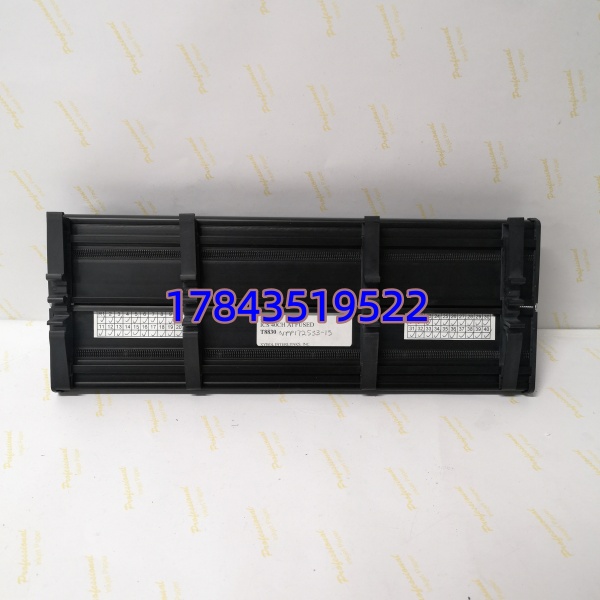

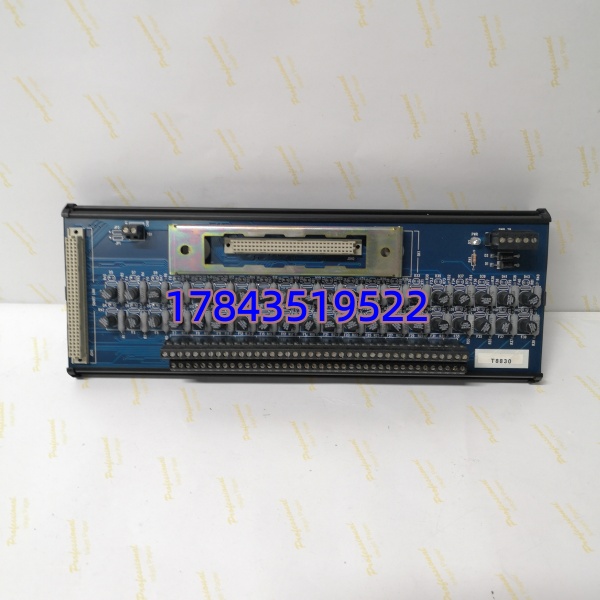

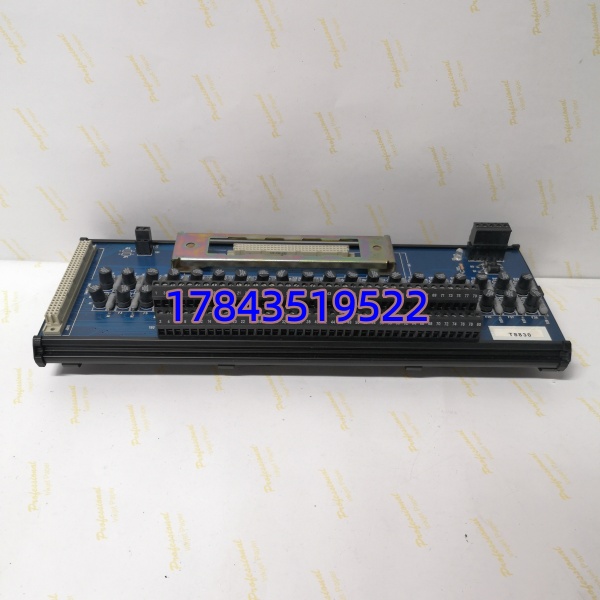

产品详情
· 型号：T8830
· 品牌：Rockwell Automation / ICS Triplex（Trusted® Series）
· 系列：ICS Triplex Trusted® — T8440/T8450 TMR System 安全数字输入模块
规格参数
- 产品类型：Trusted® TMR Safety Digital Input Module（40-Channel, 24 VDC）
- 适用系统：ICS Triplex Trusted® T8440（主控制器）、T8450（扩展机架）、T8110B等TMR架构
- 输入通道数：40路独立数字量输入（分为两组×20，共享公共端或分组公共依TA配置）
- 额定输入电压：24 VDC（工作范围 18.0～30.0 VDC，典型阈值 ON≥16V OFF≤5V，具体以Triplex Manual为准）
- 输入类型：正逻辑（Sinking/Sourcing均支持，现场通常为湿接点取自安全DI公共端）
- 线路监测：每通道支持 Line Monitoring（通过外部串联监测电阻，模块检测断线/短路并报警，不停机）
- TMR结构：三通道独立采样→表决比较→单通道故障自动屏蔽(Degraded Mode)，无伪安全状态
- 安全完整性：SIL 3 per IEC 61508/ IEC 61511（TÜV certified），PFDavg < 10⁻⁴
- 响应时间：典型 < 5 ms（输入滤波可组态 0~64 ms via Trident Configuration Tool）
- 隔离：通道-背板 ≥500Vrms，通道组间光电隔离；三路表决电路相互隔离
- 所需附件：必须配对应Trusted TA端子装配板（如TA 830系列或机架自带TA块，依机架型号T8440/T8450定），模块本体无现场接线端子
- 状态指示：模块面板上 PWR（电源）、RUN（运行/表决OK）、FAULT（模块故障）、每通道点灯或分组状态LED依机架版本
- 热插拔：支持在线插拔更换（TMR冗余配置下无扰切换；单模块更换时系统自动重同步）
- 供电：由Trusted机架背板 +5V DC 供电（典型消耗约 1.2~1.8W，不含外部传感器负载）
- 工作温度：0℃～+60℃（存储 -40℃～+85℃），部分资料标-20起始，以具体硬件版本铭牌为准
- 湿度：10%～90% RH 非凝露（G3污染环境需conformal coating版本）
- 认证：CE、TÜV SIL 3、cULus、部分版本 ATEX/IECEx Zone 2（需核对证书）
- 物理尺寸：标准Trusted模块宽度约 35.6 mm（1.4 in），插装于Trusted机架I/O槽位
- 软件组态：通过 Trident Configuration Tool / TriStation 设定滤波时间、线路监测使能、通道禁用、表决容错
产品介绍
T8830是ICS Triplex Trusted® TMR系统用的40点安全数字输入卡——它不像普通PLC DI卡只做电平采集，而是三路独立电路分别采同一现场信号再做表决，任意一路故障时自动进入降级模式（Degraded Mode）报通道健康告警但不影响安全功能，这是SIL 3的核心设计。每通道可开线路监测（Line Monitor），串个小电阻就能检出断线或短路，提前发现现场接线松动。
有一点要注意：T8830必须配Trusted系统TA（Terminal Assembly）端子板或机架自带TA块才有现场接线点，模块本体只有背板连接器。买备件时确认你柜内是T8440（主架）还是T8450（扩展架），TA型号要对上。另外它只用于Trusted TMR系统，不能插Rockwell ControlLogix/1756机架——外形完全不同。
应用场景与行业案例
痛点：炼油装置ESD按钮按下后SIS该跳不跳——老系统DI卡通道漂移或断线未被发现，联锁形同虚设。T8830的线路监测和三取二表决能在信号异常早期报警，且单通道故障不导致拒动。
典型场景：
- 炼油/乙烯装置ESD Level 1/2：T8830采集紧急停按钮、PSH/PISL压力开关、手动复位按钮，挂T8440 TMR控制器做SIL 3联锁，非它不可因需TMR表决+线路监测
- 海上平台火气系统(F&G)：与T8850安全DO配合，DI采集火焰/气体探测器接点，Line Monitor检出探测器回路断线
- 化肥/煤化工气化炉BMS：安全DI采集 burner management限位、吹扫完成接点，表决架构防单点故障导致误动/拒动
- 电厂汽轮机保护(ETS)辅助DI：真空低、轴承振动高、EH油压低等开关量进T8830参与三取二逻辑
真实案例：
某炼厂年检发现#2 ESD区域 通道13报”Line Open”但现场接点闭合正常。查TA端子发现对应DI公共端螺丝压接氧化导致回路电阻偏大（超Line Monitor阈值约1.5kΩ）。重新打磨端子、紧固、清报警——正确报出了线监异常让我们提前处理，而不是等接点真正断开时联锁拒动。老师傅说：”这线监功能救过我们好几次，年检别关掉Line Monitor图省事。”
