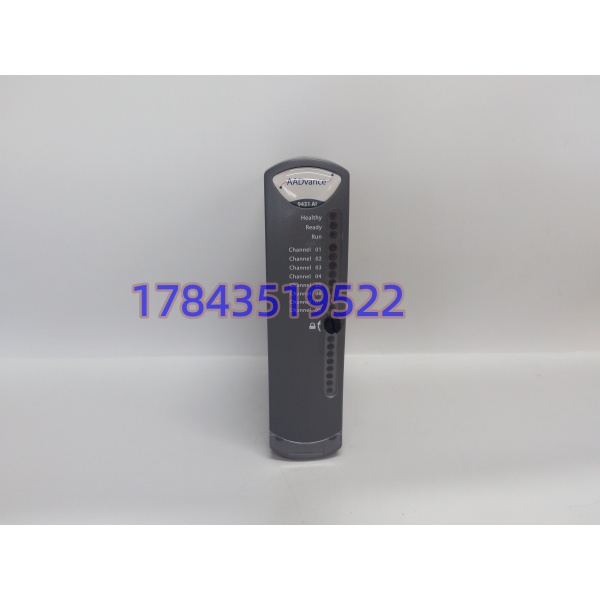

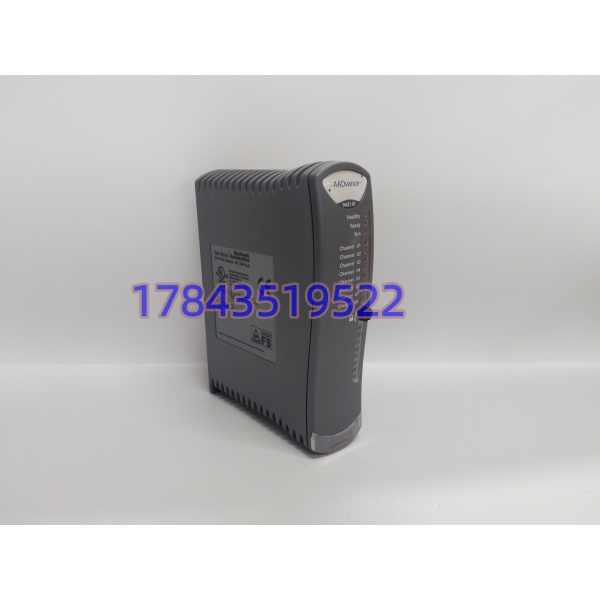

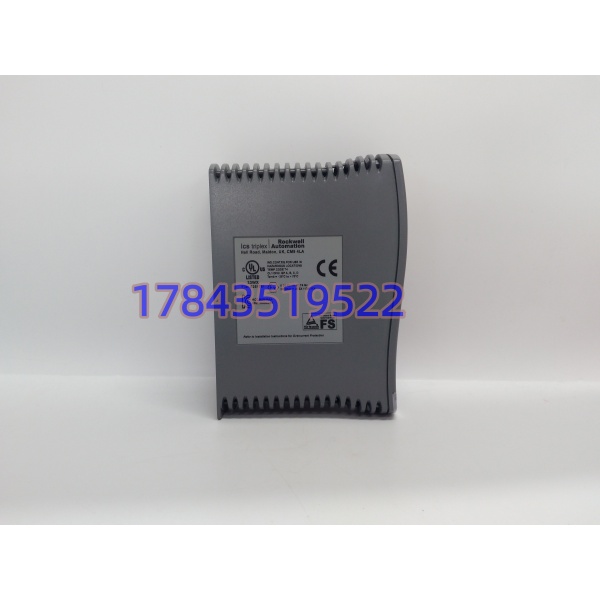

罗克韦尔 T9431 ICS Triplex | AADvance 8通道模拟输入模块

描述

关键技术规格

产品深度介绍

T9431 是原 ICS Triplex（现罗克韦尔自动化）AADvance 安全控制器系列的核心模拟输入模块 。在安全仪表系统（SIS）里，它的角色是“信号采集前端”——把现场变送器送来的4-20mA电流、0-10V电压、热电偶毫伏信号，转换成数字量传给安全控制器做逻辑判断 。

这个模块最值钱的地方是三重模块冗余（TMR）架构。三个独立的信号处理通道并行采样、实时投票（2oo3表决），单个通道故障自动隔离，切换时间小于1ms 。换句话说，坏一个通道系统照跑不误，用户甚至感觉不到异常。

另外它支持在线热插拔——运行中换模块不用停机 。在化工装置、电厂锅炉这类不能停产的场景里，这个功能意味着少停一次机就省下几十万。

8个通道全隔离设计，通道间隔离电压500Vdc，共模抑制比>120dB 。搞过现场的人都知道，模拟信号长距离传输最怕地环流和电磁干扰——隔离做不好，采回来的数据就是废的。

有一点要特别注意：网上关于T9431的说法非常乱。有的说它是8通道AI，有的说是16通道，还有的说是数字输出模块 。经核对罗克韦尔官方技术文档和多个可靠来源，T9431的标准配置是8通道隔离模拟输入，16通道、数字输出等说法明显是错误信息 。采购时认准SIL3和TMR这两个核心特征，别被不靠谱的参数带偏。

应用场景与行业案例

这东西装在哪、干什么用？

T9431装在AADvance机架的槽位里，前端接现场仪表——压力变送器、温度变送器、流量计、液位计。后端通过背板把数据传给T9110或T9400控制器 。

它干的事就一件：把现场过程变量采进来，精准地交给安全逻辑用。正常工况它安静地工作，工艺值越界了它提供的数据是安全联锁动作的第一手依据——DCS可以靠不住，但SIS采集的数据不能错。

典型应用场景

1. 石油化工 – 紧急停车系统(ESD)
   炼油厂、乙烯装置反应器的压力、温度、液位采集。工艺参数触发安全限值时，T9431的数据直接决定切断阀动作不动作 。
2. 电厂 – 锅炉安全保护
   锅炉汽包水位、蒸汽压力、炉膛负压的采集。水位三取中、压力三取中这些安全逻辑，靠的就是多块并行采集、冗余投票 。
3. 天然气 – 长输管道压力监测
   输气站进出站压力、压差监测。压力过高触发ESD关断，压力过低报警——这类场景对SIL等级要求高，的SIL3认证正好满足 。
4. 火气监控系统(F&G)
   可燃气体探测器、火焰探测器的4-20mA信号采集。把浓度值转换成数字量，系统根据浓度分级报警或触发消防 。

一个真实的替换提醒

去年西南某天然气处理厂，AADvance系统里一块偶发通道故障报警，值班的仪表工从备件库拿了一块新模块换上。插上去之后系统报警消失，看起来正常。结果第二天工艺参数波动时，对应通道的安全联锁没触发。

后来查了才发现：新模块固件版本和系统内其他模块差了两个版本，虽然能通讯，但在TMR表决时数据校验方式有差异，导致该通道的数据被系统判定为“不可用”，实际投票逻辑已经变成了2oo2（双通道表决），容错能力下降了一档，但操作员界面上没有明显提示。
